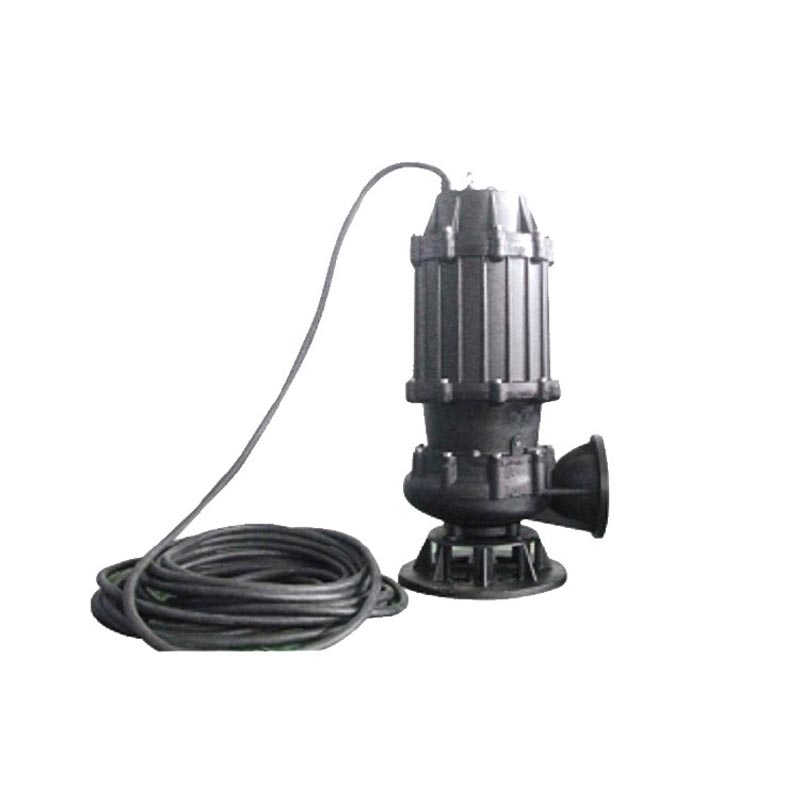

Jako zkušený výrobce čerpadel,AOTEposkytujeNeucpávající ponorné čerpadlo na odpadní vodupro čištění komunálních odpadních vod, průmyslové odvodnění a náročné aplikace při manipulaci s odpadními vodami. Jeho specializovaná konstrukce oběžného kola, flexibilní možnosti instalace a přizpůsobivé konfigurace materiálů pomáhají snižovat riziko ucpání a podporují spolehlivý přenos odpadních vod.
Neucpávající ponorné kalové čerpadlo je určeno k dopravě odpadních vod obsahujících nerozpuštěné látky, měkká vlákna a další nečistoty při minimalizaci přerušení způsobených ucpáním. Je široce používán v komunálních kanalizačních stanicích, průmyslových zařízeních, komerčních budovách, staveništích a projektech ochrany životního prostředí. Výběr správného čerpadla vyžaduje pečlivé vyhodnocení průtoku, dopravní výšky, kapacity průtoku pevných látek, charakteristik kapaliny, podmínek instalace a výkonu motoru. AOTE nabízí široký provozní rozsah, různé způsoby instalace a materiálové možnosti pro různé systémy odpadních vod. Pochopení těchto faktorů pomáhá projektovým manažerům a odborníkům na nákup zlepšit provozní spolehlivost, zjednodušit údržbu a kontrolovat náklady životního cyklu.
Neucpávající ponorné čerpadlo na odpadní vodu je čerpací jednotka určená k provozu pod vodou a přepravě odpadní vody obsahující pevné částice, suspendované látky a vláknité nečistoty. Na rozdíl od běžných čerpadel na čistou vodu, která mohou mít potíže s manipulací s nečistotami, kalová čerpadla používají hydraulické kanály a konfigurace oběžného kola přizpůsobené kontaminovaným kapalinám.
Ponorná konstrukce integruje čerpadlo a motor do kompaktní sestavy. Při správné instalaci jednotka pracuje v odpadní jímce, sběrné nádrži nebo jímce odpadní vody, což snižuje potřebu samostatné nadzemní čerpací stanice.
Neucpávající se design je zvláště cenný v systémech, kde odpadní voda obsahuje vlasy, měkká vlákna, úlomky papíru a další materiály, které se mohou hromadit kolem rotujících součástí nebo omezovat úzké průtokové kanály. Výkon proti ucpávání však závisí na konstrukci oběžného kola, rozměrech pevných látek, povaze odpadní vody a zvolených provozních podmínkách.
Pro projektanty není cílem pouze pohybovat vodou. Má udržovat stabilní hydraulický výkon za proměnlivých podmínek odpadních vod a zároveň udržovat zvládnutelné požadavky na údržbu.
Hlavním principem činnosti je spojení technologie ponorného čerpání s vodní stavbou vhodnou pro odpadní vody obsahující nečistoty. Informace o produktu společnosti AOTE identifikují otevřené oběžné kolo s lopatkami se zametacími zpětnými lopatkami jako konstrukční přístup ke snížení rizika zapletení a zablokování vláken.
Vhodně navržené oběžné kolo a průchod čerpadla umožňují volnější pohyb pevných látek hydraulickým systémem. Skutečná maximální velikost částic závisí na zvoleném modelu a jeho konfiguraci výboje.
Vláknité materiály se mohou obalovat kolem rotujících částí nebo se shromažďovat v omezených průchodech. Vhodná geometrie oběžného kola, která neucpává, pomáhá toto riziko snížit, zejména v odpadních vodách obsahujících měkká vlákna a suspendované nečistoty.
Ponorná instalace umístí čerpací jednotku blízko zdroje odpadní vody, což pomáhá zjednodušit uspořádání systému a snížit potřebu dlouhého sacího uspořádání. Správné ponoření, výtlačné potrubí a ochrana motoru zůstávají zásadní pro spolehlivý provoz.
Je důležité odlišit neucpávající se čerpadlo od řezacího kalového čerpadla. Neucpávající se model je navržen tak, aby procházel vhodnými pevnými látkami skrz své hydraulické průchody, zatímco řezací model používá vyhrazený mechanismus k redukci určitých vláknitých nebo vláknitých materiálů na menší kousky. Nejlepší možnost závisí na složení odpadních vod a požadavcích systému.
Při hodnocení kalového čerpadla by kupující měli přezkoumat jeho provozní rozsah spíše než spoléhat pouze na výkon motoru. AOTE uvádí následující rozsahy parametrů pro své neucpávající se ponorné čerpadlo na odpadní vodu.
| Parametr | Publikovaný rozsah | Zvážení výběru |
|---|---|---|
| Průtok | 4–5 500 m³/h | Přizpůsobte požadovaný objem převáděné odpadní vody. |
| Celková hlava | 5–80 m | Zohledněte výškový rozdíl a ztráty v potrubí. |
| Výstupní průměr | 40–600 mm | Slaďte výstup čerpadla s výtlačným systémem. |
| Výkon motoru | 0,37–550 kW | Potvrďte provozní bod, účinnost a provozní zatížení. |
| Možnosti napětí | 380 V / 6 000 V / 100 000 V, jak je uvedeno | Před objednáním si u výrobce ověřte přesné jmenovité napětí. |
| Frekvence | 50 Hz / 60 Hz | Přizpůsobte místní napájení a konfiguraci motoru. |
Technická poznámka:Toto jsou publikované řady produktů, které nezaručují, že každá kombinace průtoku, hlavy, výstupního průměru a výkonu motoru je k dispozici v jednom modelu. Uvedená hodnota napětí 100 000 V je pro tuto kategorii zařízení neobvyklá a měla by být potvrzena přímo společností AOTE. Před dokončením specifikací si vyžádejte příslušný datový list modelu a výkonnostní křivku.
Další informace o produktu naleznete na produktové stránce AOTE Neucpávající ponorné čerpadlo na odpadní vodu.
Zablokování může přerušit odvodnění, spustit nouzovou údržbu a zvýšit náklady na pracovní sílu. Správně zvolené čerpadlo, které se nezanáší, snižuje pravděpodobnost přerušení způsobených kompatibilními pevnými látkami a měkkými vlákny, což pomáhá systémům odpadních vod fungovat konzistentněji.
Odpadní voda se výrazně liší mezi komunálními systémy, výrobními zařízeními a provozy chemického zpracování. AOTE uvádí výběr materiálů včetně litiny, SS304, SS316, SS316L a duplexní nerezové oceli. Vhodný výběr závisí na vystavení korozi, koncentraci chloridů, obsahu abraziva, teplotě a dalších charakteristikách kapaliny.
Různé čerpací stanice mají různé požadavky na přístup, potrubí a údržbu. Vícenásobná instalační uspořádání umožňují inženýrům přizpůsobit zařízení stávající infrastruktuře nebo novým stavebním projektům.
Snížení frekvence zablokování může snížit potřebu neplánovaných kontrol a čištění. Automatické uspořádání spojky může také usnadnit demontáž, pokud je instalace navržena pro zvedání vodicích kolejnic a přístupnou údržbu.
Díky řadě hydraulických kapacit, velikostí vývodů a jmenovitých výkonů lze tuto produktovou řadu hodnotit pro projekty od menších systémů sběru odpadních vod až po velká komunální čerpací zařízení. Konečná vhodnost musí být stanovena pomocí technických výpočtů specifických pro daný model.
Neucpávající ponorná kalová čerpadla se používají všude tam, kde je třeba převádět odpadní vodu i přes přítomnost pevných látek a vláknitých nečistot.
Pro aplikace zahrnující dlouhé látkové proužky, lana, plastové fólie nebo jiný vysoce zamotaný odpad by kupující měli posoudit, zda je vhodnější čerpadlo řezacího typu. U korozivních průmyslových odpadních vod by měla být před výběrem zařízení potvrzena kompatibilita materiálu.
Instalace ovlivňuje provozní stabilitu, přístup k údržbě a celkové náklady projektu. AOTE identifikuje několik konfigurací instalace pro svou řadu neucpávajících čerpadel odpadních vod.
| Způsob instalace | Typická konfigurace | Nejvhodnější situace |
|---|---|---|
| Automatická spojka | Čerpadlo klesá podél vodicích kolejnic a připojuje se k výtlačnému zařízení. | Stálé čistírny odpadních vod vyžadující pohodlné odstranění a údržbu. |
| Pohyblivá tvrdá trubka | Čerpadlo spočívá na základu a je připojeno k pevnému výtlačnému potrubí. | Aplikace vyžadující stabilní potrubí a přemístitelné čerpadlo. |
| Pohyblivá ohebná trubka | Podporované čerpadlo se připojuje k flexibilní výtlačné hadici. | Dočasné odvodnění a místa, kam musí být čerpadlo přemístěno. |
| Pevná suchá instalace | Čerpadlo se instaluje do vhodné suché komory nebo určeného potrubí. | Systémy určené pro kontrolu a servis přístupných zařízení. |
| Opravená mokrá instalace | Čerpadlo je zajištěno v odpadní jímce s výstupem napojeným na výtlačné potrubí. | Stálé instalace s odpovídajícím přístupem a opatřeními pro zvedání. |
Podrobnosti instalace by měly být potvrzeny podle výkresů a pokynů vybraného modelu. Technici by také měli ověřit opatření pro zdvihání, zpětné ventily, izolační ventily, elektrickou ochranu, minimální ponoření a přístup pro běžnou kontrolu.
Správné dimenzování je nezbytné pro dosažení spolehlivého provozu a zamezení zbytečné spotřeby energie. Než požádáte o cenovou nabídku, připravte si následující informace.
Jakmile jsou tyto údaje k dispozici, může výrobce identifikovat vhodné modely a ověřit provozní bod podle výkonové křivky čerpadla. Je-li odpadní voda abrazivní nebo korozivní, měl by být současně přezkoumán výběr materiálu a povolená hodnota opotřebení.
Neucpávající konstrukce snižuje určitá rizika zablokování, ale neeliminuje potřebu kontroly. Praktický program údržby chrání motor, těsnění, oběžné kolo a výtlačný systém.
Nikdy nevstupujte do kanalizační jímky nebo uzavřeného prostoru bez požadovaných postupů v omezeném prostoru, atmosférických testů, izolace a vyškoleného personálu. Elektrická izolace a bezpečné postupy zvedání jsou nezbytné, kdykoli je čerpadlo demontováno za účelem údržby.
Neucpávané kalové čerpadlo je navrženo tak, aby čerpalo odpadní vodu obsahující vhodné pevné látky a vláknité nečistoty. Jeho geometrie oběžného kola a průtokové kanály pomáhají snižovat rizika ucpání, která mohou ovlivnit běžná čerpadla čisté vody. Skutečná schopnost průchodu pevných látek závisí na modelu a vlastnostech odpadní vody.
AOTE publikuje rozsah průtoku řady produktů 4–5 500 m³/h, s rozsahem dopravní výšky 5–80 m. Dosažitelný průtok a dopravní výška závisí na zvoleném modelu a pracovním bodu. Vyžádejte si výkonnostní křivku pro potvrzení požadovaných provozních podmínek.
Materiálové možnosti zahrnují třídy nerezové oceli a duplexní nerezovou ocel v závislosti na konfiguraci. Vhodnost závisí na konkrétních chemikáliích, pH, teplotě, koncentraci chloridů a dalších provozních podmínkách. Před výběrem materiálů poskytněte tyto údaje výrobci.
Ne. Otevřená oběžná kola mohou nabídnout výhody, když odpadní voda obsahuje pevné látky a vlákna, zatímco uzavřená oběžná kola mohou v určitých aplikacích poskytovat vyšší špičkovou účinnost. Nejlepší návrh závisí na kapalině, požadované účinnosti, průchodu částic, podmínkách opotřebení a provozním bodu.
Začněte s požadovaným průtokem, celkovou dopravní výškou, velikostí pevných částic, složením odpadní vody, teplotou, napětím a způsobem instalace. Výrobce pak může vyhodnotit kompatibilní modely a doporučit konfiguraci na základě požadavků na výkon systému.
Uveďte požadovaný průtok v m³/h, celkovou dopravní výšku v metrech, teplotu kapaliny, pH, obsah pevných látek a velikost částic, napájení, způsob instalace a očekávaný provozní plán. Nákresy jímky a výtlačného potrubí jsou také užitečné, pokud jsou k dispozici.
Neucpávající ponorné čerpadlo na odpadní vodu může pomoci provozovatelům odpadních vod snížit přerušení související s ucpáním, zjednodušit instalaci a udržet spolehlivý přenos kapalin v komunálních, komerčních a průmyslových prostředích. Nejlepší výsledky pocházejí z přizpůsobení hydraulického výkonu čerpadla, kapacity průchodu pevných látek, materiálů a uspořádání instalace skutečným pracovním podmínkám. Rutinní kontrola a správný provoz zůstávají zásadní pro dlouhodobý servis.
AOTE nabízí řadu konfigurací neucpávajících ponorných kalových čerpadel pro různé požadavky na přečerpávání odpadních vod, podporovaných technickou pomocí při výběru a materiálovými možnostmi. Pokud plánujete čerpací stanici odpadních vod, modernizujete stávající zařízení nebo získáváte přizpůsobené řešení průmyslového odvodnění, prozkoumejte specifikace produktu akontaktujte náss vaším průtokem, dopravní výškou, charakteristikami kapaliny a požadavky na instalaci. AOTE vám může pomoci vyhodnotit vhodnou konfiguraci čerpadla pro váš projekt.
