Elektrické ponorné čerpadlo Umělý výtah

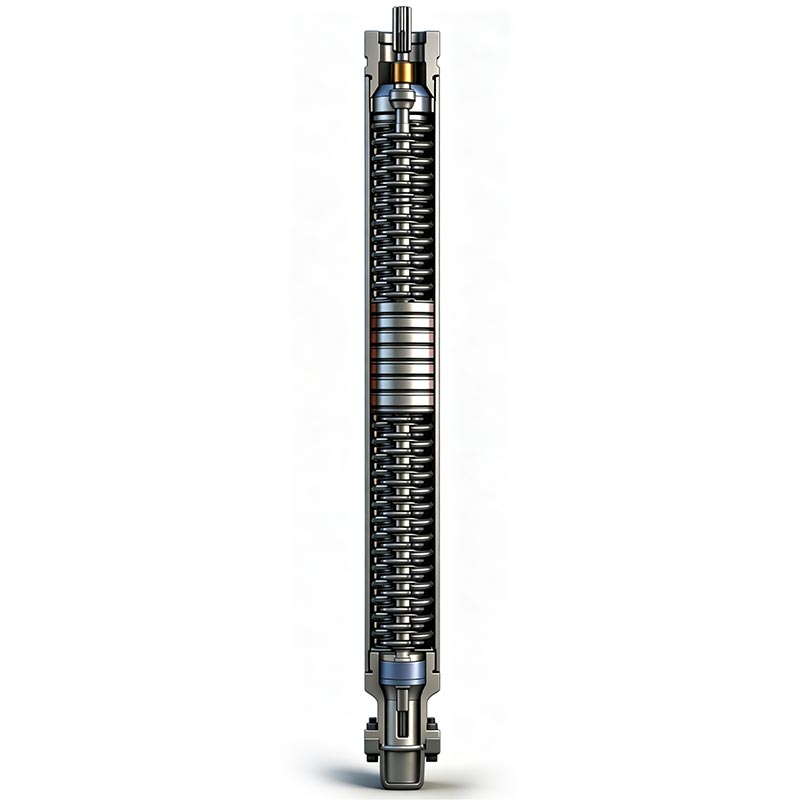

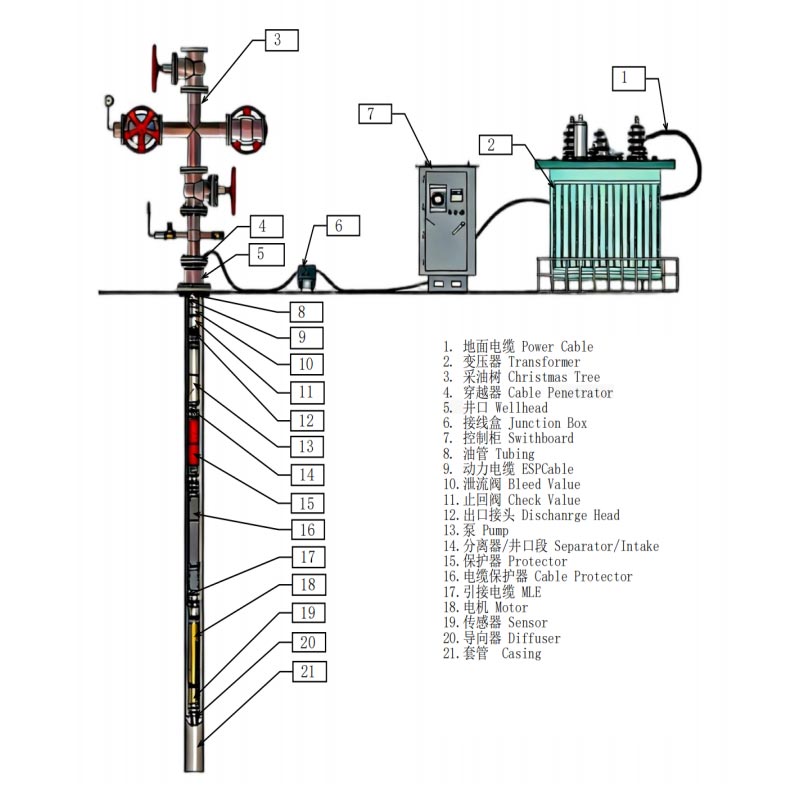

Elektrické ponorné čerpadlo Artificial Lift (ESP) není jedinou čerpací jednotkou, ale kompletním umělým výtahové řešení, primárně složené z ponorného motoru, chráničů, separátoru plyn-kapalina, vícestupňového odstředivé čerpadlo, kabely a zařízení pro povrchovou kontrolu.

Tento systém využívá hlubinný motor k pohonu vícestupňového odstředivého čerpadla, které nepřetržitě dopravuje ropu vrt na povrch. Je vhodný pro hluboké studny, studny s vysokou vodou, odchylné vrty a těžbu vrty na pobřežních plošinách, kde tradiční čerpací jednotky nemohou splnit výrobní požadavky.

Ve srovnání s tradičními metodami umělého zvedání, jako je čerpání tyčí a zvedání plynu, nabízí ESP výhody, jako jsou: vysoká jednovrtová výrobní kapacita, malá plocha povrchového vybavení, vhodnost pro vysoce vychýlené a hluboké studny a schopnost plnit dlouhodobé potřeby nepřetržité výroby.

Proto je široce používán v pobřežních ropných polích, pobřežních plošinách a v rozvinutých projektech na zvýšení produkce ropná pole.

Řešení ESP šitá na míru potřebám zákazníků

1. Vysoce produkční řešení studní

U ropných vrtů s vysokými požadavky na denní produkci tekutin mohou být konvenční metody ručního zvedání omezeny velikost zařízení a provozní účinnost.

Systém ESP využívá strukturu vícestupňového odstředivého čerpadla. Zvýšením počtu stupňů čerpadla a optimalizací konstrukce oběžného kola dosahuje: vyšší kapacity přivádění kapaliny, stabilní regulace tlaku ve vrtu a neustále rostla produkce ropy.

Vhodné pro: nově vyvinuté vysokovýnosné ropné vrty, rozsáhlé projekty rozvoje ropných polí a nádrže vyžadující zvýšenou produkci jedné studny.

2. Řešení hlubokých studní a vysokotlakých nádrží

Jak se hloubka studny zvyšuje, tradiční čerpací zařízení je snadno ovlivněno faktory, jako je hmotnost tyče a mechanické opotřebení.

ESP, prostřednictvím hlubinného pohonu, lze konfigurovat podle hloubky vrtu pomocí: vysoce výkonných ponorných motorů, vícestupňové kombinace čerpadel a vysoce pevné spojovací konstrukce. To pomáhá zákazníkům vyřešit problém snížená účinnost výtahu v hlubokých vrtech.

Vhodné pro: Hluboké zásobníky, vrty s vysokým statickým tlakem a produkční vrty přesahující konvenční rozsahy zdvihů.

3.Řešení pro vysoce řezané a komplexní kapaliny

V pozdějších fázích vývoje se na vyspělých ropných polích obvykle vyskytuje zvýšený výpadek vody a zvýšený plyn výroby, a změny vlastností vyráběných tekutin.

Systémy ESP lze zlepšit ve složitých prostředích s tekutinami pomocí konfigurací, jako jsou separátory plyn-kapalina, konstrukce proti zablokování plynu, materiály odolné proti korozi a optimalizované typy čerpadel.

Materiál a technologie výroby

Oběžná kola a difuzory vícestupňových čerpadel jsou vyrobeny z legované oceli odolné proti opotřebení přesným CNC obráběním, zajišťuje hladký tok tekutiny a vysokou účinnost zdvihu. Ponorný motor využívá vinutí odolné vůči vysokým teplotám izolace pro udržení dlouhodobého vystavení teplu ve vrtu.

Chránič je naplněn speciálním izolačním dielektrickým olejem, který blokuje korozní tvorbu vody, ropy a související plyn z poškození vnitřních částí motoru.

Všechny součásti jádra jsou opatřeny anti-sirným antikorozním povrchovým nátěrem a vícevrstvou těsnící úpravou. Automatizované párování komponent a montážní linky zaručují pevné usazení každého modulu. Každá dokončená sada kvalitní elektroinstalace Ponorná pumpa Artificial Lift prošla před dodáním úplným simulačním testem výkonu.

Oblasti použití

Elektrické ponorné čerpadlo Systémy umělého zdvihu se používají především v: Pobřežních těžebních vrtech na ropná pole
Pobřežní plošinové ropné vrty
Projekty výroby hlubokých vrtů
Zralá ropná pole těžená vodou
Projekty tepelné obnovy těžké ropy
Směrové a horizontální studny

Podpora projektového zadávání zakázek

Nabízíme následující podporu pro různé projekty ropných polí:

1. Počáteční technická podpora

Na základě informací poskytnutých klientem: údaje o hloubce vrtu, požadavky na těžbu, parametry ropy a vrt informace o stavu, poskytujeme doporučení konfigurace ESP.

2. Dokončete sady dodávek

Můžeme poskytnout: čerpací agregáty ESP, ponorné motory, chrániče, separátory plyn-kapalina, odpovídající kabely a ovládání systémy.

3. Podpora dodání projektu

Podporujeme: hromadný nákup, konfiguraci OEM, dodávky náhradních dílů pro projekty a dlouhodobé technické služby.

Výrobní schopnosti a kontrola kvality

Systémy ESP fungují v prostředích s vysokými teplotami, vysokými tlaky a korozivními kapalinami z vrtů; proto přesnost výroby zařízení přímo ovlivňuje provozní cyklus vrtu. Klíčové kontrolní body během výroba zahrnuje:

1. Přesné obrábění

Klíčové hydraulické komponenty, jako jsou oběžná kola a vodicí kola, jsou přesně opracovány, aby zajistily konzistentní průtokový kanál rozměry a zlepšit účinnost čerpadla.

2. Výroba motorů

Izolační systémy odolné vůči vysokým teplotám a přísné testování vinutí snižují riziko selhání motoru během dlouhodobý provoz.

3. Těsnění a ochrana proti korozi

Pro prostředí vrtů s obsahem síry, vysokým obsahem soli a vysoce korozivním prostředím nabízíme: výběr antikorozních materiálů, povrchové úpravy a vícevrstvé ochrany těsnění.

4. Tovární testování

Každý systém ESP prochází před dodáním následujícím testováním:

Testování izolace motoru, testování výkonu čerpadla, testování výkonu těsnění a simulace nepřetržitého provozu testování.

FAQ

Q1: Čím se liší umělé zvedání elektrického ponorného čerpadla od jiných režimů umělého zvedání?

A1: Jedná se o plně ponořený integrovaný zvedací systém s vysokým průtokem a vysokou nosností. Na rozdíl od tyčových čerpadel omezena hloubkou a odchylkou studny, pracuje stabilně v ultra hlubokých a odchylných studnách bez povrchových čerpacích jednotek.

Q2: Dokáže tento systém umělého zvedání ESP odolat korozivní kapalině se sírou?

A2: Ano. Všechny klíčové části, které přicházejí do styku s kapalinou, používají materiály ze slitiny síry se speciálním antikorozním povlakem. The vestavěná ochrana účinně izoluje korozivní média a chrání vnitřní součásti motoru.

Q3: Poskytujete přímé tovární dodávky pro hromadné projekty ropných polí?

A3: Jasně. Poskytujeme kompletní servis Factory Direct Electrical Ponorné čerpadlo Umělý výtah bez zprostředkující prodejci a přijímají objednávky velkých projektů s elektrickými ponornými čerpadly flexibilní dodací lhůty.
