Jak ponorné axiální čerpadlo zlepšuje přenos vody s vysokým průtokem?

Přehled článku

Pro inženýry, dodavatele, obecní úřady, průmyslové operátory a vlastníky zemědělských projektů není výběr velkoprůtokového čerpadla pouze otázkou výběru největšího dostupného motoru. Čerpací systém musí odpovídat požadovanému průtoku, celkové dynamické výšce, kvalitě vody, provoznímu prostředí, struktuře instalace, napájení a očekávanému pracovnímu cyklu.

• Pochopit hydraulickou roli axiálního čerpání.
• Zjistěte, proč ponorná konstrukce může zjednodušit návrh čerpací stanice.
• Vyhodnoťte kapacitu čerpadla podle skutečných podmínek projektu.
• Snižte rizika instalace a údržby správným plánováním.
• Vyberte vhodné materiály, ochranné systémy a monitorovací funkce.
• Přizpůsobte konfiguraci čerpadla aplikaci pro přenos vody.

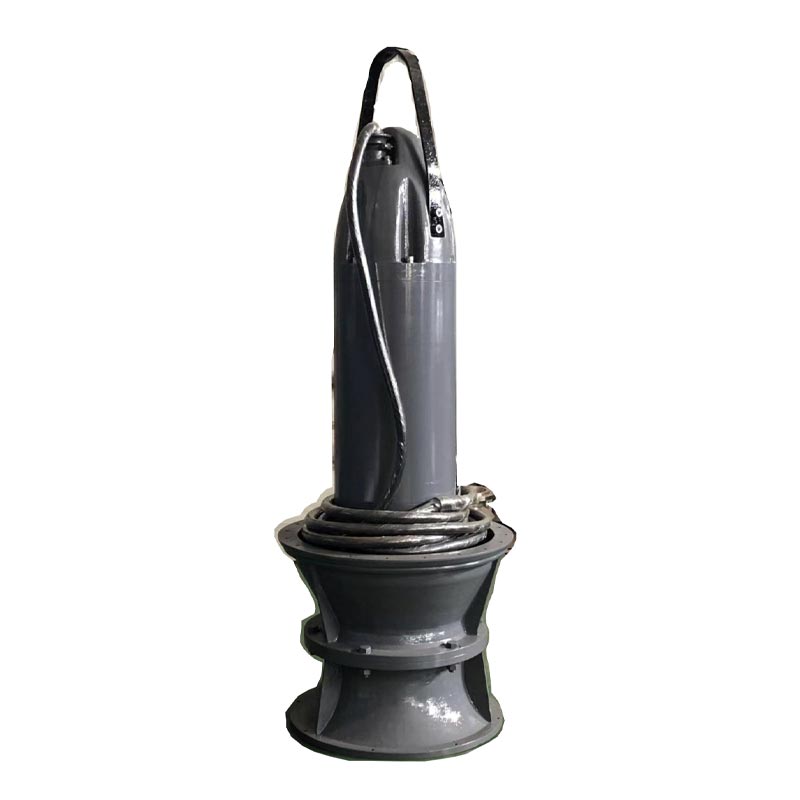

Co je ponorné axiální průtokové čerpadlo?

A Ponorné axiální průtokové čerpadloje vysokokapacitní čerpací stroj určený především k přepravě velkého množství vody přes relativně nízké zdvihací hlavy. Na rozdíl od konvenčních odstředivých čerpadel, která obecně spoléhají na radiální pohyb vody, axiální průtokové čerpadlo používá oběžné kolo vrtulového typu k pohybu vody v podstatě rovnoběžně s hřídelí čerpadla.

Tato hydraulická konfigurace činí technologii axiálního průtoku zvláště vhodnou, když projekt vyžaduje spíše vysoký průtok než vysoký tlak. Typické příklady zahrnují odvodňování povodní, zavlažovací kanály, čerpání dešťové vody, cirkulaci chladicí vody, převádění říční vody a komunální odvodňování.

Slovo „ponorný“ popisuje uspořádání instalace. Čerpadlo a elektromotor jsou spojeny do jednoho celku a pracují pod vodní hladinou. To eliminuje mnoho požadavků na mechanické vyrovnání spojené se samostatně instalovanými sestavami čerpadla a motoru.

Moderní ponorná zařízení s axiálním průtokem mohou obsahovat utěsněné motory, mechanické ucpávky, detekci netěsností, monitorování teploty vinutí, monitorování teploty ložisek a ochranu řídicí skříně. Tyto funkce pomáhají operátorům spravovat zařízení pracující pod vodou a zároveň omezují zbytečné ruční zásahy.

Jak funguje čerpací systém

Provozní proces začíná, když voda vstoupí do sání čerpadla. Motor otáčí hřídelí a oběžným kolem vrtule a vytváří axiální hydraulickou sílu, která pohybuje vodou přes čerpadlo a do výtlačného kanálu.

Protože je motor ponořený, okolní voda může napomáhat odvodu tepla. To je zvláště cenné během dlouhých provozních cyklů, protože řízení teploty motoru je důležitým faktorem spolehlivosti elektrického zařízení.

Integrovaná konfigurace také odstraňuje potřebu dlouhé exponované hřídele mezi povrchově namontovaným motorem a ponořeným čerpadlem. Méně externích součástí mechanické převodovky může znamenat méně starostí souvisejících s vyrovnáním a kompaktnější uspořádání instalace.

1. Voda vstupuje do vstupní zóny:Hydraulická konstrukce směřuje vodu k rotujícímu oběžnému kolu.
2. Motor pohání oběžné kolo:Elektrická energie se přeměňuje na rotační mechanickou energii.
3. Oběžné kolo vytváří axiální tah:Velké objemy vody jsou tlačeny průchodem čerpadla.
4. Voda se pohybuje směrem k výtoku:Proud je směrován do výstupního kanálu, potrubí nebo systému čerpací stanice.
5. Ochranné systémy monitorují provoz:Senzory mohou identifikovat abnormální úniky, teplotní podmínky nebo jiná provozní rizika.

Skutečný hydraulický výkon závisí na geometrii oběžného kola, rychlosti otáčení, konfiguraci lopatek, průměru čerpadla, stavu vody, výšce systému a provozním bodu. Čerpadlo by proto mělo být vždy vybíráno z ověřených údajů o výkonu, nikoli pouze z výkonu motoru.

Hlavní komponenty a konstrukce

Spolehlivé ponorné axiální čerpadlo je více než jen oběžné kolo a motor. Jeho výkon závisí na interakci mezi hydraulickými komponenty, elektrickou ochranou, těsnícími systémy, ložisky, kabely a nosnou instalační konstrukcí.

Klíčové výhody pro moderní čerpací projekty

Majitelé projektů často čelí stejným praktickým výzvám: omezený prostor pro instalaci, rostoucí náklady na výstavbu, kolísající hladina vody, obtížný přístup k údržbě a potřeba rychle odstranit velké množství vody. Správně zvolené ponorné axiální průtokové čerpadlo dokáže vyřešit několik těchto problémů současně.

1. Vysoký průtok při nízké dopravní výšce

Konfigurace axiálního proudění je přirozeně vhodná pro pohyb velkých objemů, kde je požadovaná výška relativně skromná. Díky tomu je efektivní volbou pro odvodňovací a přepravní úkoly, kde je výkon důležitější než vysoký výtlačný tlak.

2. Kompaktní instalace

Čerpadlo a motor jsou integrovány do jedné ponořené sestavy. To může snížit množství nadzemních strojů a zjednodušit celkové uspořádání čerpací stanice.

3. Zjednodušená mechanická instalace

Konvenční čerpadlový systém může vyžadovat pečlivé vyrovnání jednotlivých součástí čerpadla a motoru. Integrovaná ponorná jednotka snižuje počet externích mechanických rozhraní, která musí být během instalace vyrovnána.

4. Efektivní chlazení motoru

Okolní voda poskytuje podstatné teplosměnné médium. Správně navrženými ponornými motory lze tedy dosáhnout účinného chlazení při nepřetržitém provozu.

5. Nižší provozní hluk

Ponořený provoz přirozeně izoluje většinu mechanického hluku. To může být výhodné pro městské odvodňovací stanice, podzemní instalace a zařízení umístěná v blízkosti obydlených oblastí.

6. Lepší přizpůsobení se kolísající hladině vody

Protipovodňová a odvodňovací zařízení často zažívají měnící se hladiny vody. Ponorné konfigurace mohou být zvláště praktické tam, kde by konvenční nadvodní zařízení byla vystavena riziku záplav.

7. Potenciálně nižší nároky na občanskou výstavbu

Kompaktní uspořádání čerpadla může snížit konstrukční prostor potřebný pro určité čerpací stanice. Skutečná úspora stavby závisí na geometrii projektu, stavebním řešení, uspořádání výtlaku a místních podmínkách instalace.

Typické aplikace

Díky všestrannosti axiálního čerpání je tato technologie užitečná v komunálních, průmyslových, zemědělských a ekologických vodohospodářských projektech.

Vhodnost aplikace by měla být vždy potvrzena podle skutečných charakteristik kapaliny. Teplota, pH, nerozpuštěné pevné látky, korozivní složky, úlomky a další nečistoty mohou ovlivnit výběr materiálu a provozní spolehlivost.

Klíčové faktory pro výběr čerpadla

Výběr čerpadla pouze podle požadovaného průtoku je jednou z nejčastějších příčin špatného výkonu systému. Před dokončením specifikace by mělo být vyhodnoceno kompletní hydraulické a provozní prostředí.

Hydraulické výpočty by měly brát v úvahu skutečnou křivku systému spíše než spoléhat na nominální hodnoty. Nejlepší provozní bod je obecně takový, kdy čerpadlo může zajistit požadovaný provoz bez nadměrného škrcení, nestabilního provozu, vibrací nebo zbytečné spotřeby energie.

Ponorné axiální čerpadlo vs. konvenční čerpací jednotky

Jak ponorné, tak konvenční čerpací systémy mohou zajistit spolehlivý přenos vody, pokud jsou správně navrženy. Rozdíl spočívá především ve způsobu instalace zařízení a uspořádání motoru, čerpadla, chlazení a podpůrné infrastruktury.

Správná volba závisí na webu. Konvenční čerpadlo může zůstat výhodnější tam, kde dominuje snadný povrchový přístup, velmi vysoká dopravní výška nebo specifické procesní požadavky. Konfigurace ponorného axiálního proudění se stává obzvláště atraktivní, když jsou hlavními požadavky projektu vysoký průtok, nízká dopravní výška, kompaktní konstrukce a kolísající hladina vody.

Pokyny k instalaci

Správná instalace je nezbytná, protože i dobře navržené čerpadlo může trpět špatným výkonem, pokud je sací nebo výtlačný systém nesprávně nakonfigurován.

1. Zkontrolujte instalační komoru:Odstraňte stavební nečistoty a cizí předměty, které by se mohly dostat do čerpadla.
2. Zkontrolujte geometrii sání:Vstup by měl poskytovat stabilní a přiměřeně rovnoměrný průtok do čerpadla.
3. Potvrďte minimální ponoření:Čerpadlo by mělo pracovat při hladině vody specifikované výrobcem.
4. Chraňte napájecí kabel:Zabraňte ostrým ohybům, oděru, nekontrolovanému pohybu a mechanickému poškození.
5. Používejte vhodné zvedací zařízení:Ponorné jednotky mohou být těžké, proto musí být zvedací body a zařízení správně dimenzovány.
6. Ověřte elektrickou ochranu:Před spuštěním ověřte uzemnění, ochranu proti přetížení, monitorování úniku a řídicí funkce.
7. Zkontrolujte rotaci a podmínky uvedení do provozu:Před uvedením čerpadla do normálního provozu dodržujte postup uvedení do provozu výrobce.

Zvláštní pozornost si zaslouží design sání. Špatné podmínky přítoku mohou vytvářet víry, nerovnoměrné zatížení, turbulence nebo nadměrné strhávání vzduchu a nečistot. Tyto podmínky mohou snížit hydraulický výkon a zvýšit vibrace nebo opotřebení.

Postupy údržby a spolehlivosti

Ponorné zařízení je navrženo pro náročná prostředí, ale provoz ponořený neznamená, že lze ignorovat údržbu. Preventivní kontrola je stále nezbytná k ochraně elektrické izolace, těsnění, ložisek, hydraulických součástí a kabelů.

Praktický program údržby by měl zahrnovat:

• Kontrola izolačního stavu motoru podle postupu údržby výrobce.
• Kontrola napájecího kabelu, zda není proříznutý, odřený nebo poškozený.
• Monitorování signálů detekce netěsností a stavu mechanické ucpávky.
• Kontrola trendů vinutí motoru a ložisek.
• Kontrola lopatek oběžného kola z hlediska eroze, koroze, znečištění nebo fyzického poškození.
• Kontrola abnormálních vibrací, hluku, odběru proudu a změn průtoku.
• Kontrola sacích sít a odstraňování nahromaděných nečistot.
• Kontrola provozních záznamů za účelem zjištění postupného zhoršování výkonu.

Monitorování výkonu je zvláště cenné pro velké instalace. Postupné zvyšování spotřeby energie doprovázené klesajícím průtokem může indikovat hydraulické znečištění, poškození oběžného kola, zvýšený odpor systému nebo provoz mimo zamýšlený provozní bod.

Běžné provozní problémy a jejich řešení

Proč zvážit JINAOTE?

JINAOTEse zaměřuje na řešení ponorných čerpadel pro aplikace, kde je důležitý přenos velkého objemu vody, kompaktní instalace a spolehlivý provoz pod vodou. Nabídka ponorných axiálních čerpadel je umístěna pro náročná vodohospodářská prostředí, jako je komunální kanalizace, protipovodňová ochrana, zavlažování, průmyslové vodní systémy, těžební kanalizace, projekty loděnic a vodní aplikace související s energií.

Produktový přístup kombinuje čerpadlo a motor do integrované ponořené sestavy. V závislosti na konfiguraci a požadavcích projektu mohou ochranné prvky zahrnovat utěsněnou konstrukci motoru, uspořádání mechanického těsnění, detekci netěsností, sledování teploty vinutí a sledování teploty ložisek.

JINAOTE také rozlišuje požadavky na axiální průtok a smíšený průtok. Konfigurace s axiálním prouděním jsou obecně vhodné pro provozy s vysokým průtokem a nižší spádem, zatímco návrhy se smíšeným prouděním lze zvážit tam, kde projekt vyžaduje větší kapacitu hlavy a různé hydraulické charakteristiky.

Při zadávání zakázek na projekt není nejužitečnějším výchozím bodem pouhé vyžádání modelu čerpadla. Místo toho poskytněte dodavateli požadovaný průtok, dopravní výšku, teplotu kapaliny, kvalitu vody, obsah pevných látek, hloubku instalace, napájení, provozní plán a uspořádání instalace. Tyto informace umožňují dodavateli vyhodnotit hydraulické zatížení a doporučit vhodnější konfiguraci.

Často kladené otázky

1. K čemu se převážně používá ponorné axiální čerpadlo?

Používá se hlavně k přesunu velkých objemů vody při relativně nízkých spádech. Mezi běžné aplikace patří protipovodňová ochrana, komunální odvodňování, zavlažování, přečerpávání průmyslové vody, cirkulace chladicí vody, těžební odvodnění a čerpací stanice na břehu řeky nebo jezera.

2. Jaký je hlavní rozdíl mezi čerpadly s axiálním průtokem a čerpadlem se smíšeným průtokem?

Axiální průtokové čerpadlo primárně pohání vodu rovnoběžně s hřídelí a je obecně optimalizováno pro vysoký průtok a nízkou dopravní výšku. Čerpadlo se smíšeným průtokem kombinuje axiální a radiální hydraulické charakteristiky a ve vhodných aplikacích může poskytnout větší výkon.

3. Může ponorné axiální čerpadlo pracovat nepřetržitě pod vodou?

Ano, správně navržené ponorné jednotky jsou určeny pro provoz pod vodou. Nepřetržitý provoz však musí zůstat v rámci výrobcem specifikovaných limitů hladiny vody, teploty, elektrických, hydraulických a ekologických limitů.

4. Proč je chlazení motoru u ponorného čerpadla důležité?

Elektromotory během provozu vytvářejí teplo. Protože je motor ponořený, okolní voda může zajistit efektivní přenos tepla. Dodržení požadovaných podmínek ponoření a provozu je proto důležité pro tepelnou spolehlivost.

5. Jaké podmínky vody je třeba zkontrolovat před výběrem čerpadla?

Vyhodnoťte minimálně teplotu kapaliny, pH, nerozpuštěné pevné látky, hustotu, korozivní složky, abrazivní částice, vlákna a nečistoty. Tyto faktory ovlivňují hydraulický výkon, výběr materiálu, životnost těsnění a požadavky na údržbu.

6. Vyžaduje ponorné čerpadlo samostatný motor?

Ne. Jednou z definujících charakteristik ponorné čerpací jednotky je, že motor a čerpadlo jsou integrovány do jediné sestavy. To může zjednodušit mechanickou instalaci ve srovnání se samostatně namontovaným čerpadlem a motorem.

7. Jak lze udržet účinnost čerpadla v průběhu času?

Pravidelná kontrola, sledování výkonu, čištění sání, kontrola oběžného kola, elektrické testování, kontroly těsnění a sledování vibrací nebo teploty mohou pomoci identifikovat zhoršení dříve, než se stane závažnou poruchou.

8. Je ponorné axiální průtokové čerpadlo vhodné pro projekty protipovodňové ochrany?

Ano. Typickým případem použití pro axiální průtokové čerpání je velkoobjemový přenos vody s nízkou spádem. Ponořené uspořádání může být také praktické v místech, kde hladina vody výrazně kolísá a povrchová zařízení by vyžadovala dodatečnou ochranu.

9. Jak vybrat správný model čerpadla?

Začněte s požadovaným průtokem a celkovou výškou, poté vyhodnoťte vlastnosti kapaliny, hloubku instalace, provozní cyklus, napájení, podmínky sání a požadavky na ovládání. Konečný výběr by měl být založen na ověřených údajích o výkonu výrobce a na výpočtech specifických pro daný projekt.

10. Jaké informace by měly být poskytnuty při žádosti o cenovou nabídku?

Uveďte požadovaný průtok, dopravní výšku, charakteristiky kapaliny, teplotu vody, minimální a maximální hladiny vody, způsob instalace, elektrické napájení, provozní hodiny a jakékoli zvláštní požadavky na monitorování nebo materiál. Podrobné informace zlepšují přesnost výběru zařízení a cenové nabídky.

Závěr

A Ponorné axiální průtokové čerpadloje praktickým řešením pro projekty, které potřebují přenášet velké množství vody, aniž by vyžadovaly vysoké výtlačné výšky. Jeho integrovaná konfigurace čerpadla a motoru může zjednodušit instalaci, snížit nároky na zařízení, podporovat efektivní chlazení motoru a poskytnout robustní přístup pro náročná prostředí s odvodněním a přečerpáváním vody.

Nejlepší výsledky však závisí na správném inženýrství. Před výběrem zařízení je třeba zvážit průtok, celkovou dopravní výšku, podmínky sání, kvalitu vody, provozní teplotu, elektrické napájení, ponoření a pracovní cyklus. Správná instalace a preventivní údržba jsou stejně důležité pro udržení hydraulického výkonu a dlouhodobé spolehlivosti.

Pro komunální odvodnění, protipovodňovou ochranu, zavlažování, přenos průmyslové vody, důlní odvodnění, chladicí systémy nebo jiné aplikace s velkým průtokem,JINAOTEmůže poskytnout řešení ponorných axiálních čerpadel přizpůsobených požadavkům projektu. Podělte se s technickým týmem o svůj průtok, dopravní výšku, stav vody, podrobnosti o instalaci a provozní požadavky, abyste určili vhodnou konfiguraci a předešli nákladným chybám při výběru.
