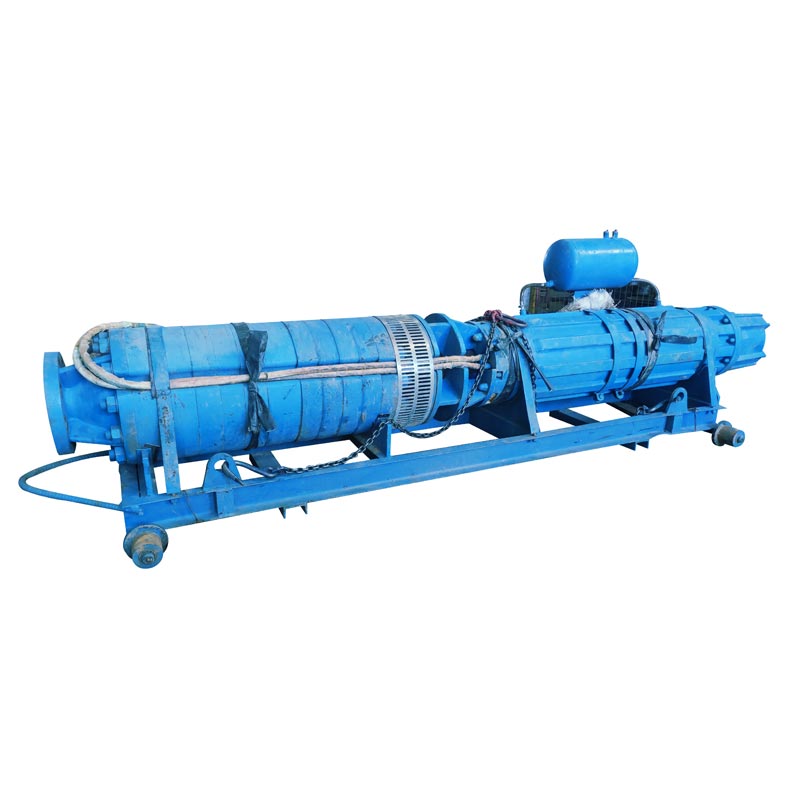

Ponorné čerpadlo na odvodnění důlní jámytechnologie hraje klíčovou roli při kontrole podzemní vody, dešťové vody, sedimentů a akumulované vody v náročných důlních prostředích.Aotevyvíjí vysoce výkonná ponorná čerpací řešení pro otevřené i podzemní aplikace, kombinující robustní hydraulický výkon, konstrukci odolnou proti opotřebení, spolehlivé těsnění a flexibilní instalaci pro podporu nepřetržitého odvodňování dolů.
Účinné odvodňování dolů je nezbytné pro udržení kontinuity výroby, ochranu zařízení a kontrolu rizik souvisejících s vodou. Na rozdíl od konvenčních povrchových systémů pracuje ponorné čerpadlo přímo ve vodě, což snižuje požadavky na nasávání a zjednodušuje nasazení v hlubokých jámách, jímkách, tunelech a omezených prostorách. Vhodný důlní odvodňovací systém musí zohledňovat požadavky na průtok, zvedací hlavu, kvalitu vody, nerozpuštěné látky, abrazivitu, korozi, hloubku instalace a provozní podmínky. Tato příručka vysvětluje, jak ponorná důlní čerpadla fungují, jejich hlavní výhody, scénáře použití, možnosti instalace a faktory, které by kupující měli zvážit před výběrem zařízení.
Obsah
- Co je ponorné čerpadlo na odvodnění důlních jám?
- Jak funguje ponorné důlní čerpadlo?
- Jaké vlastnosti jsou důležité při odvodňování dolů?
- Jaké technické faktory by měli kupující zvážit?
- Kde se používají ponorná čerpadla na odvodňování dolů?
- Jaký způsob instalace je vhodný?
- Proč zvážit Aote pro řešení těžby odvodnění?
- Často kladené otázky
Co je ponorné čerpadlo na odvodnění důlních jám?
Ponorné čerpadlo na odvodňování důlních jám je vysoce výkonný čerpací systém určený k odstraňování nahromaděné vody z povrchových dolů, podzemních těžebních oblastí, jímek, šachet, tunelů, lomů a dalších těžebních prostředí. Čerpadlo je umístěno přímo do vody a používá ponorný motor a hydraulickou sestavu k přečerpávání vody do určeného výtlačného místa.
Důlní voda je málokdy čistá. Může obsahovat písek, jíl, částice hornin, kal, minerální zbytky nebo jiné nerozpuštěné látky. To činí výběr čerpadla náročnějším než běžné aplikace pro dopravu vody. Hydraulické komponenty, těsnicí systémy, hřídelové sestavy a materiály pláště musí být vybrány podle skutečného provozního prostředí.
Pro aplikace ve velkém měřítku lze řadu ponorných důlních čerpadel Aote nakonfigurovat pro různé požadavky na průtok, dopravní výšku, výkon motoru, napětí, frekvenci a materiál. Širší produktová řada pokrývá průtokové kapacity od 80 m³/h do 2 200 m³/h a dopravní výšky až 1 700 m, v závislosti na zvolené konfiguraci.
Jak funguje ponorné důlní čerpadlo?
Základní pracovní princip je přímočarý: čerpadlo je ponořeno ve vodním zdroji, motor pohání oběžné kolo a rotující hydraulické komponenty vytvářejí tlak pro pohyb vody výtlačným potrubím.
- Voda vstupuje do čerpadla:Důlní voda přitéká do sací části ponorného čerpadla.
- Oběžné kolo generuje hydraulickou energii:Motor otáčí oběžným kolem, čímž zvyšuje rychlost a tlak vody.
- Pouzdro převádí rychlost na tlak:Hydraulický kanál nasměruje vodu k výpusti.
- Voda se zvedá potrubím:Generovaná výška umožňuje dopravu vody z jímky nebo jímky do požadovaného výpustného místa.
Vzhledem k tomu, že čerpadlo je instalováno přímo ve vodě, samostatný proces povrchového napouštění je obecně zbytečný. To může být užitečné zejména tam, kde jsou důlní jámy hluboké nebo kde je dostupný instalační prostor omezený.
Jaké vlastnosti jsou důležité při odvodňování dolů?
Vysoce účinný hydraulický výkon
Efektivní hydraulická konstrukce pomáhá přesunout velké objemy vody při zachování stabilního výkonu vypouštění. Správný výběr oběžného kola je zvláště důležitý, protože požadavky na průtok a výšku se značně liší mezi mělkými jámami, hlubokými důlními šachtami a dálkovými drenážními systémy.
Konstrukce odolná proti opotřebení
Abrazivní částice mohou urychlit opotřebení oběžných kol, skříní, hřídelí a dalších hydraulických součástí. V závislosti na chemickém složení vody a obsahu částic mohou vhodné konfigurace používat materiály s vysokým obsahem chrómu, tvárnou litinu, ocelolitinu, nerezovou ocel, duplexní nerezovou ocel, slitiny bronzu nebo jiné technické materiály.
Spolehlivé těsnění
Protože motor a hydraulická sestava pracují pod vodou, je těsnění základní součástí spolehlivosti čerpadla. Správně navržený systém těsnění pomáhá chránit kritické vnitřní součásti před vniknutím vody a podporuje delší provozní cykly.
Možnost nepřetržitého provozu
Důlní odvodňování je často kontinuální proces spíše než příležitostné čerpání. Robustní chlazení motoru, konstrukční pevnost, vhodné materiály a stabilní hydraulický výkon pomáhají zařízení pracovat během prodloužených odvodňovacích cyklů.
Flexibilní nasazení
Ponorná konstrukce umožňuje umístění zařízení blíže ke zdroji vody. To může zjednodušit instalaci v dočasných odvodňovacích oblastech, podzemních jímkách, nouzových záplavových zónách a měnících se rozvržení dolů.
Jaké technické faktory by měli kupující zvážit?
Výběr těžebního čerpadla pouze podle výkonu motoru může vést ke špatnému výkonu systému. Kupující by měli před potvrzením modelu vyhodnotit celý provozní bod a podmínky na místě.
| Faktor výběru | Proč na tom záleží | Typická úvaha |
|---|---|---|
| Průtok | Určuje, jak rychle lze odstranit nahromaděnou vodu | m³/h nebo L/s |
| Hlava | Definuje požadovanou schopnost vertikálního zdvihu a tlaku | Statická výška + ztráty v potrubí |
| Solidní obsah | Ovlivňuje otěr a výběr hydraulických komponent | Písek, kal, částice rudy |
| Chemie vody | Stanovuje požadavky na odolnost proti korozi | pH, salinita, minerální složení |
| Teplota | Ovlivňuje chlazení motoru, těsnění a výběr materiálu | Skutečná provozní teplota |
| Výkon a napětí | Musí odpovídat dostupné elektrické infrastruktuře | Výkon motoru, napětí, frekvence |
| Podmínky instalace | Ovlivněte umístění, zvedání, údržbu a přístup | Jímka, jáma, šachta, tunel |
Například čerpadlo čerpající relativně čistou podzemní vodu může vyžadovat jinou konfiguraci materiálu než čerpadlo kontinuálně zpracovávající abrazivní vodu obsahující písek a minerální částice. Pochopení média před nákupem proto může snížit předčasné opotřebení součástí a zbytečnou údržbu.
Kde se používají ponorná čerpadla na odvodňování dolů?
Správně nakonfigurovaný ponorný drenážní systém může podporovat širokou škálu těžebních a výkopových operací, včetně:
- Povrchová těžba:Odstraňuje spodní vodu a nahromaděnou dešťovou vodu z velkých výkopových ploch.
- Podzemní těžba:Podporuje odvodnění z jímek, tunelů, šachet a podzemních pracovních prostor.
- Těžba uhlí:Zvládá nahromaděnou vodu v podzemních drenážních systémech a důlních jímkách.
- Těžba kovů:Vhodné pro drenážní požadavky v mědi, zlatě, železe, cínu a dalších minerálních provozech.
- Provoz lomu:Pomáhá kontrolovat podzemní vodu a srážky v hlubokých lomech.
- Stavební výkop:Poskytuje kontrolu vody pro hluboké základy, tunely a velké projekty výkopů.
- Nouzové odvodnění:Může být nasazen, když náhlá akumulace vody vyžaduje rychlé odstranění.
Schopnost čerpadla pracovat přímo ve vodě je užitečná, když se místa odvodnění mění s postupem výkopu. Dočasné nebo mobilní konfigurace lze v případě potřeby přemístit mezi pracovními zónami.
Jaký způsob instalace je vhodný?
Vertikální ponorná instalace
Čerpadlo lze spustit přímo do důlní jámy nebo jímky pomocí vhodného zvedacího zařízení, vodítek nebo zvedacích řetězů. Tato konfigurace je užitečná tam, kde je vyžadována pravidelná kontrola nebo demontáž.
Pevná instalace jímky
Pro trvalou drenážní infrastrukturu může být čerpadlo instalováno na dně vyhrazené jímky. Toto uspořádání je vhodné pro dlouhodobé vodohospodářské systémy, kde zůstává čerpací místo relativně stabilní.
Mobilní nebo přenosné nasazení
Projekty dočasného odvodnění mohou vyžadovat přesun zařízení mezi různými důlními oblastmi. Mobilní konfigurace poskytuje větší flexibilitu pro sezónní srážky, měnící se úrovně výkopů nebo nouzové odstraňování vody.
Bez ohledu na konfiguraci by plánování instalace mělo zvážit přístup ke zvedání, vedení výtlačného potrubí, elektrické napájení, hloubku vody, hromadění sedimentů, přístup k údržbě a provozní bezpečnostní postupy.
Proč zvážit Aote pro řešení těžby odvodnění?
Aote Tianjin Pump Co., Ltd. se zaměřuje na výzkum, návrh a výrobu ponorných čerpacích systémů pro náročné průmyslové aplikace. Jeho řešení ponorných těžebních čerpadel jsou navržena podle skutečných provozních parametrů, spíše než podle konfigurace jedné velikosti.
V závislosti na požadavcích projektu lze čerpací systémy konfigurovat podle faktorů, jako jsou:
- Požadovaný průtok a dopravní výška
- Výkon motoru, napětí a pracovní frekvence
- Teplota vody a chemické složení
- Obsah nerozpuštěných látek a abrazivních částic
- Požadavky na odolnost proti korozi a opotřebení
- Podmínky instalace v otevřené jámě nebo v zemi
- Požadavky na trvalé, dočasné nebo nouzové odvodnění
Společnost Aote také poskytuje technické konzultace, pokyny k instalaci, případně podporu při uvádění do provozu, pomoc s náhradními díly, doporučení pro údržbu a podporu při odstraňování problémů. Tyto služby mohou pomoci těžařským dodavatelům vyhodnotit celý čerpací systém namísto toho, aby čerpadlo považovali za izolovanou součást.
Pro kupující srovnávající aponorné důlní čerpadlou konvenčního zařízení pro povrchovou montáž je klíčovým hlediskem požadavek na kompletní provoz: požadovaný průtok, celkový dopravní výška, vlastnosti vody, hloubka instalace, doba provozu a podmínky údržby by měly být vyhodnoceny společně.
Často kladené otázky
Q1: Dokáže ponorné čerpadlo na odvodnění důlních jám zvládnout kalnou vodu?
Ano. Důlní odvodňovací čerpadla lze konfigurovat pro vodu obsahující nerozpuštěné látky, sediment, písek a abrazivní minerální částice. Výběr materiálu a hydraulických komponent by měl být založen na skutečné koncentraci a vlastnostech pevných látek.
Q2: Lze použít ponorné důlní čerpadlo v podzemních dolech?
Ano. Díky své ponořené provozní konstrukci je vhodný pro podzemní jímky, drenážní komory, tunely a šachty, kde může být konvenční povrchová instalace obtížná.
Q3: Jak mohu zvolit správnou kapacitu čerpadla?
Začněte s požadovaným průtokem a celkovou dynamickou výškou. Poté vyhodnoťte kvalitu vody, obsah pevných látek, teplotu, elektrické napájení, průměr potrubí, vzdálenost vypouštění a očekávané provozní hodiny. Dodavatel čerpadla může tyto parametry použít k doporučení vhodné konfigurace hydrauliky a motoru.
Q4: Jaké materiály jsou vhodné pro abrazivní důlní vody?
Výběr materiálu závisí na konkrétním médiu. Slitiny s vysokým obsahem chrómu, lité materiály odolné proti opotřebení, nerezová ocel, duplexní nerezová ocel a další technické materiály mohou být zvažovány pro různé kombinace otěru a koroze.
Q5: Lze čerpadlo použít k nouzovému odvodnění dolu?
Ano. Přenosné nebo přemístitelné ponorné konfigurace mohou být užitečné pro nouzové odvodnění, zejména když se voda rychle hromadí v jámách, výkopových oblastech nebo podzemních pracovních zónách. Před výběrem zařízení je třeba určit požadovaný nouzový průtok a dopravní výšku.
Závěr
Spolehlivé řízení důlní vody závisí na přizpůsobení výkonu čerpadla skutečným podmínkám na místě. Ponorný design může zjednodušit nasazení tím, že pracuje přímo ve vodě, zatímco součásti odolné proti opotřebení, spolehlivé těsnění, vhodné hydraulické dimenzování a přizpůsobený výběr materiálu pomáhají řešit problémy důlní vody s abrazivními a usazeninami. Pokud plánujete nový drenážní systém, modernizujete stávající zařízení nebo se připravujete na velkoobjemové odstraňování důlní vody, sdílejte svůj průtok, spád, charakteristiky vody, podmínky instalace a elektrické požadavky s Aote.Kontaktujte náspro profesionální výběr čerpadel, přizpůsobenou konfiguraci, technické konzultace a řešení odvodňování těžby v souladu s požadavky vašeho projektu.
