TentoNapájecí kabelje vyhrazený odpovídající kabel pro ESP, s jedním koncem připojeným k přívodnímu kabelu a druhým koncem k povrchové spojovací krabici, což poskytuje spolehlivou podporu přenosu energie pro zařízení. Kabel je klasifikován podle tvaru průřezu vodiče a je k dispozici ve dvou konstrukčních typech: kruhový a plochý. Jeho struktura zevnitř ven je v následujícím pořadí: pevný (nebo laněný) kulatý měděný vodič, izolační vrstva, vrstva pláště, opletená vrstva (vrstva vnějšího pláště, výplňová vrstva) a ochranná vrstva z ocelové pásky.
Mezinárodní standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Národní standard: GB/T 16750
Průmyslový standard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-008
●Vysoký zatěžovací proud
● Odolnost vůči vysokým teplotám
●Snadná a spolehlivá instalace
● Odolnost proti korozi
| Řada AWG | Plocha průřezu (mm2) | Počet jader | Počet pramenů / Jmenovitý průměr jednoho pramene（mm） | Třída jmenovitého napětí (kV) | Provozní teplota（℃/℉） |

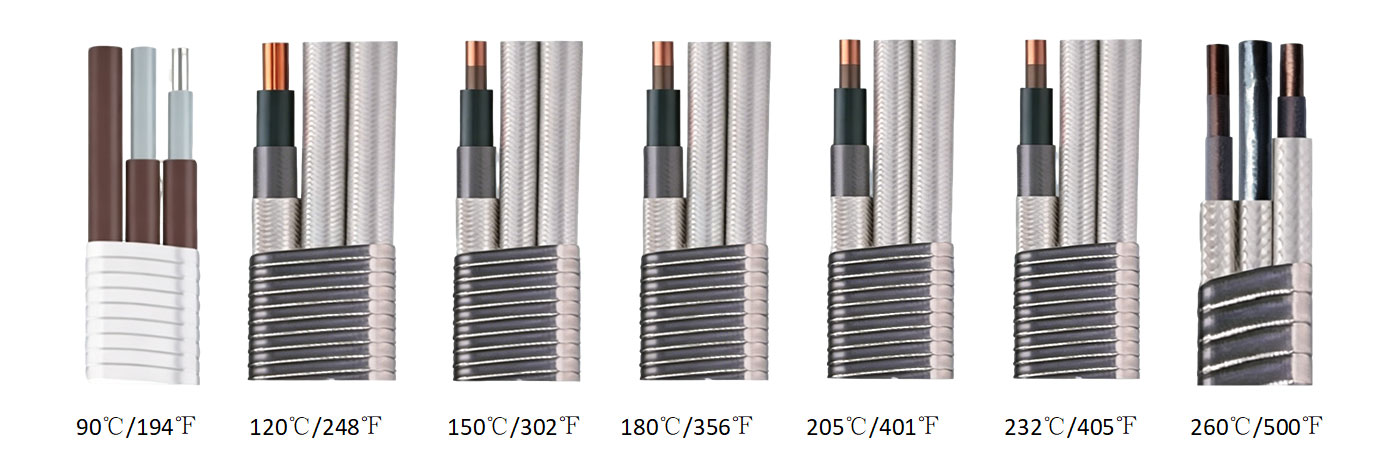

| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

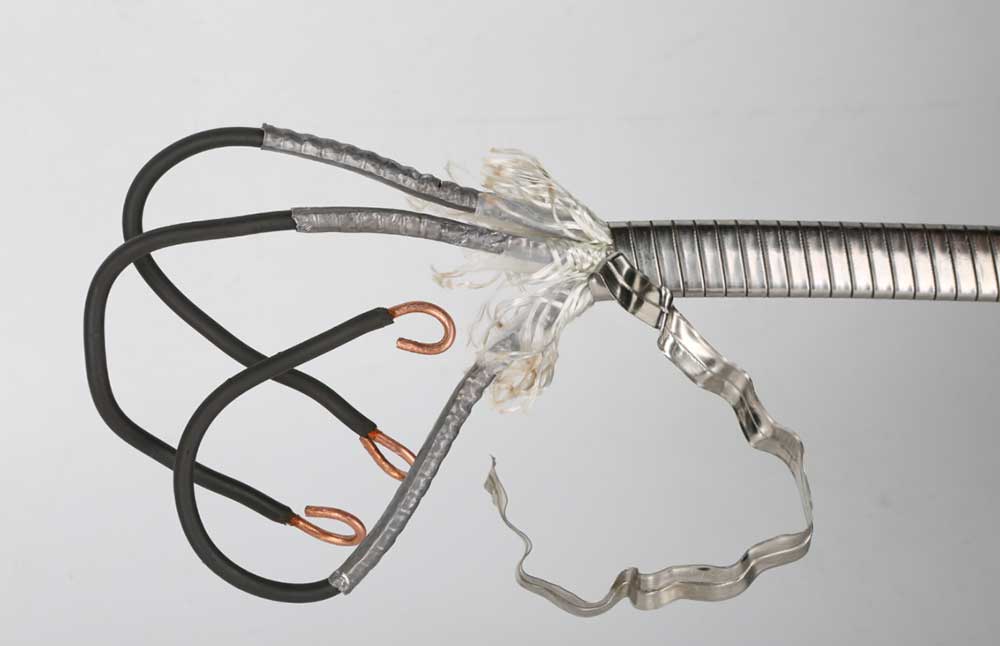

Kulatý kabel
| Kód | Vysvětlení | Zkratky | Kód | Vysvětlení | Zkratky |
| Materiál izolační vrstvy | Materiál pancéřové vrstvy | ||||
| P | Polypropylen (včetně modifikovaného polypropylenu) | PP(MPP) | - | Pozinkovaná ocelová páska | GST |
| E | Ethylen propylenový kaučuk | EPDM | M | Páska Monel | MA |
| YJ | Síťovaný polyetylén | XLPE | X | Páska z nerezové oceli | SS316 |
| VY | Kombinovaná izolace Polyimid-F46 + ethylen propylenová pryž | PI-FEP/EPDM | |||
| YF | Kompozitní fólie Polyimid-F46 + Kombinovaná izolace z perfluoretylenové propylenové pryže | PI-FEP | |||
| Materiál vrstvy pláště | Copánková vrstva (výplňová vrstva) | ||||
| Q | Slitina olova | Pb-slitina | Polytetrafluorethylen | PTFE | |
| E | Ethylen propylenový kaučuk | EPDM | |||
| H | Chlorsulfonovaný polyethylen | CSM | Páska z aramidových vláken | NA ZÁDI | |
| F | Perfluorethylen propylen | RVP | Páska z nylonových vláken | NFT | |
| N | Nitrilová pryž | NBR | Polypropylen (voda odolná proti oleji) | PP | |
| Řada AWGS | Maximální rozměr | |||||
| Plochý kabel (mm × mm) | Kulový kabel (mm2) | MLE kabel (mm×mm) | ||||
| 3 kV | 6 kV | 3 kV | 6 kV | 3 kV | 6 kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Speciální kabel ponorného čerpadla je navržen tak, aby poskytoval spolehlivý přenos energie v prostředí pod vodou. Ve srovnání se standardními elektrickými kabely se vyznačuje zvýšenou vodotěsnou izolací, flexibilní konstrukcí a odolností proti vlhkosti, což umožňuje stabilní provoz v hlubokých studních, kanalizačních systémech a dalších ponořených aplikacích.
A2: Ploché kabely jsou upřednostňovány v mnoha ponorných aplikacích, protože jejich kompaktní konstrukce vyžaduje méně instalačního prostoru a snáze se vejdou do úzkých studní nebo omezených prostor. Flexibilní konstrukce také pomáhá snižovat kroucení, namáhání v ohybu a mechanické poškození během instalace a údržby čerpadla.
A3: Kabel používá vysoce kvalitní izolační materiály a ochranný vnější plášť, aby se zabránilo pronikání vody, stárnutí a poškození životního prostředí. Před dodáním je každý kabel testován na izolační výkon, voděodolnost a mechanickou odolnost, aby byl zajištěn bezpečný provoz v náročných podmínkách pod vodou.
A4: Ano. AOTE TIANJIN PUMP CO., LTD. poskytuje možnosti přizpůsobení včetně délky kabelu, čísla žil, specifikací vodičů a materiálů vnějšího pláště. Konfigurace kabelu může být přizpůsobena různým jmenovitým výkonům čerpadla, instalační hloubce a provoznímu prostředí.
A5: Výběr kabelu by měl vzít v úvahu několik faktorů, včetně výkonu čerpadla, jmenovitého napětí, hloubky instalace, provozní teploty, kvality vody a mechanických požadavků. Výběr správné velikosti vodiče a ochranné struktury pomáhá zajistit účinný přenos energie a prodlužuje životnost.
AOTE TIANJIN PUMP CO., LTD. se specializuje na řešení pro ponorná čerpadla a související kabelové produkty. Díky praktickým zkušenostem s podvodními čerpacími aplikacemi rozumíme požadavkům různých čerpacích systémů a poskytujeme vhodné konfigurace kabelů pro různé pracovní podmínky.
Vybíráme vysoce kvalitní vodivé materiály a vodotěsné izolační systémy, abychom zajistili stabilní elektrický výkon a mechanickou odolnost. Každý kabel prochází před odesláním přísnými kontrolními postupy, včetně testování izolace, testování odolnosti proti vodě a kontroly vzhledu.
Naše kabely jsou vyvinuty pro náročná prostředí, kde je zásadní flexibilita, vodotěsnost a odolnost. Optimalizovaná struktura pomáhá snižovat četnost údržby a poskytuje spolehlivý výkon pro inženýrské projekty a komerční aplikace.
Poskytujeme standardní modely napájecích kabelů i přizpůsobená řešení na základě požadavků projektu. Od výběru produktu až po podporu instalace, náš technický tým pomáhá zákazníkům vybrat vhodné specifikace kabelů a zlepšit spolehlivost systému.
