Hlubinná ponorná čerpadla pro zavlažování řady A5QJ naší společnosti jsou určena pro čerpání podzemních vod z hlubinných studny, stejně jako projekty příjmu vody z řek, nádrží a kanálů. Široce se používá při zavlažování zemědělské půdy, domácí zásobování vodou pro lidi a hospodářská zvířata v horských oblastech, je k dispozici také pro kanalizaci ve městech, továrny, železnice, doly a staveniště.
1.Integrovaná konstrukce motoru a čerpadla, ponorný podvodní provoz s vysokou bezpečností a spolehlivostí.
2. Žádné zvláštní požadavky na pouzdro studny; stoupací potrubí musí vydržet pouze odpovídající pracovní tlak.
3. Snadná instalace, provoz a údržba, malá podlahová plocha; není nutná výstavba čerpací stanice.
4. Kompaktní struktura a nízká spotřeba surovin.
| Položka | Specifikace |
| Typ čerpadla | Vertikální hlubinné ponorné čerpadlo |
| Struktura | Vícestupňové odstředivé čerpadlo |
| Typ motoru | Třífázový asynchronní ponorný motor |
| Jmenovité napětí | 380V / 660V |
| Frekvence | 50 Hz |
| Rozsah průtoku | Přizpůsobené |
| Rozsah hlavy | Až 900 m |
| Typ instalace | Vertikální instalace |
| Způsob chlazení | Chlazení motoru naplněné vodou |
| Střední teplota | ≤20℃ |
| Rozsah PH | 6,5–8,5 |
| Obsah pevných částic | ≤0,01 % |
Napájení 1,3fázového střídavého proudu: frekvence 50Hz, jmenovité napětí 380V nebo 660V (přípustná tolerance ±5%).
1. Hmotnostní obsah pevných částic ≤ 0,01 %.
2.Hodnota PH čerpané kapaliny se pohybuje od 6,5 do 8,5.
3. Teplota média ≤ 20℃.
4. Vstup ponorného čerpadla pro zavlažování by měl být alespoň 1 m pod dynamickou hladinou vody; maximální hloubka ponoru je 70 m pod statickou hladinou vody; dno čerpadla udržuje minimální vzdálenost 1 m od dna studny.
5. Rovné pouzdro s hladkou vnitřní stěnou a bez dislokace pouzdra.

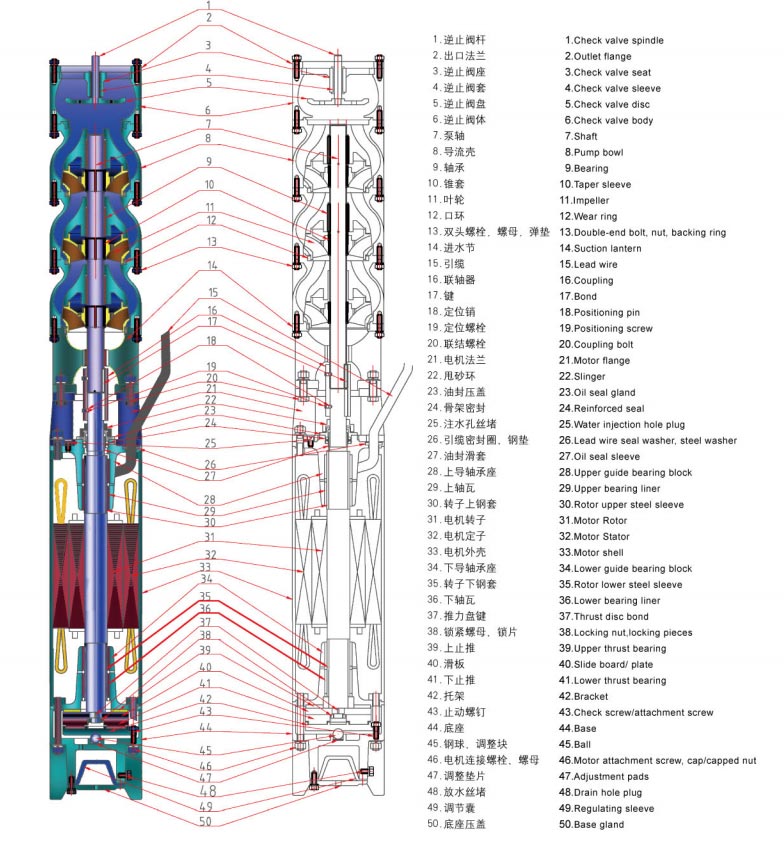

1. Hlubinné ponorné čerpadlo pro zavlažování se skládá z ponorného 3fázového asynchronního motoru a těla čerpadla. Motor je přímo spojen s horní čerpací jednotkou. Spolehlivé těsnění hřídele namontované na horní hřídeli motoru zabraňuje křížové netěsnosti mezi vnitřní chladicí vodou motoru a čerpaným médiem zajišťující dlouhodobě stabilní provoz.
2. Čerpadlo je jednosávací vícestupňové vertikální odstředivé čerpadlo; přizpůsobený motor je vodou plněný mokrý vertikální typ ponorný asynchronní motor, připojený přes sudovou spojku.
3. Vinutí motoru používá PE vodotěsný magnetický drát s nylonovým pláštěm; dutina motoru je naplněna čistou sladkou vodou.
4. U motoru se používají vodicí ložiska mazaná vodou. Axiální ložisko na spodku motoru nese obousměrné axiální tah z čerpadla. Verze s vysokou hlavou je vybavena měděnými vějířovitými přítlačnými podložkami s obsahem niklu, které odpovídají importovaným Kluzné desky Phylos pro axiální zatížení.
5. Mezi čerpadlem a motorem u modelů s vysokým zdvihem je instalována přídavná součást axiálního ložiska, maximální výška zdvihu do 900 m.
1.Před spuštěním naplňte prostor motoru čistou čerstvou vodou; vypusťte veškerou vnitřní vodu pro zimní uskladnění, aby nedošlo k popraskání mrazem.
2.Pravidelně testujte izolační odpor jednotky, hodnota nesmí být nižší než 0,5 MΩ.
3. Standardní záruční doba: 1 rok za normálního provozu.
Příklad: QJ80-100-37
| Kód | Význam |
| Q | Ponorný typ |
| J | Aplikace hluboké studny |
| 80 | Jmenovitý průtok: 80 m³/h |
| 100 | Jmenovitý spád: 100 m |
| 37 | Výkon motoru: 37 kW |
Před výběrem modelu čerpadla by si zákazníci měli ověřit následující informace:
Určete požadovaný výkon vody podle zavlažovací plochy a potřeby vody.
Vypočítejte požadovanou výšku zdvihu včetně:
• Hloubka studny
• Vertikální zdvihová vzdálenost
• Ztráta tlaku v potrubí
• Požadavky na tlak koncové vody
Vyberte průměr čerpadla vhodný pro stávající plášť studny.
Potvrďte napětí, frekvenci a dostupnou elektrickou kapacitu.
Zkontrolujte teplotu vody, hodnotu PH a obsah pevných částic.
Poskytnutí těchto parametrů pomáhá zajistit, aby vybrané čerpadlo podávalo očekávaný výkon.
| Porucha jevy | Důvody | Řešení |
| Hlava nedosažitelná, žádná voda nemůže být absorbována nebo nedostatečný odvod vody. | 1.Dynamická hladina vody klesne pod povolenou min. dynamická hladina vody; 2. Prasknutí ve výtahové trubce kloub; 3.Reverzní otáčení motoru; 4.Snížení napětí; 5.Zablokovaná voda vtok; 6.Poškozená spojka. |
1. Zvyšte stupeň čerpadla a zvedací potrubí, abyste zvýšili hloubku studny; 2. Opravte poškození; 3. Vyměňte drát konektor; 4.Zkontrolujte napětí; 5.Přívod promývací vody; 6. Vyměňte spojku. |
| Motor se při spuštění nerozběhne a ozve se bzučení. | 1.Zadření ložiska; 2.Jednofázový chod motoru. |
1. Zkontrolujte a opravte poškozené díly; 2.Zkontrolujte připojovací vodič a najděte poruchu fáze. |
| Příliš velký výkyv ukazatele ampérmetru | 1.Dynamická hladina vody klesá k absorpčnímu vstupu; 2. Dynamická hladina vody klesne pod povolenou hodnotu min.dynamická hladina vody; |
1. Snižte vypouštění vody a zvyšte hloubku ponoření. |
| Prudké vibrace jednotky | 1.Vřeteno čerpadla je ohnuté; 2. Opotřebení na části ložiska jednotky je příliš velké; 3. Příliš intenzivní škrticí klapka; 4.Poškozená spojka. |
1.Zkalibrujte vřeteno; 2.Vyměňte ložisko; 3.Zvětšete šoupátko; 4. Vyměňte spojku. |
| Pokles toku | 1.Opotřebení při nošení prstenu; 2.Zablokovaný přívod vody; 3.Netěsnost ve spoji mezi výtahovými trubkami popř skořápky. |
1. Opravte nebo vyměňte opotřebované díly; 2.Přívod promývací vody; 3. Zkontrolujte spojovací část. |
| Náhlé snížení izolačního odporu | 1. Špatná kvalita konektoru kabelu motoru; 2.Poškozená izolace kabeláže rotátoru motoru; 3. Nošené kabel. |
1.Znovu připojte konektor kabelu; 2. Opravte kabeláž motoru; 3. Opravte poškození. |
| Zvýšení spotřeby energie (indikace ampérmetru překračuje jmenovitou hodnotu hodnota) |
1.opotřebené oběžné kolo ložiska; 2.Vzájemný kontakt motoru po opotřebení ložiska; 3.Otěr mezi oběžným kolem a pláštěm. |
1. Zkontrolujte a opravte čerpadlo; 2. Zkontrolujte a opravte motor; 3.Ovládejte průtok a zkontrolujte tah motoru ložisko. |
Ponorné čerpadlo do hlubinných vrtů se používá hlavně pro čerpání podzemní vody z hlubinných vrtů a zásobování vodou pro zavlažování, domácí použití, průmyslové aplikace a další projekty přenosu vody.
Ano. Řada ATQJ je určena pro zavlažování zemědělské půdy, zavlažovací systémy, zavlažování skleníků a další zemědělské aplikace pro zásobování vodou.
Zákazníci by měli poskytnout:
• Požadovaný průtok
• Hlava čerpadla
• Hloubka studny
• Průměr studny
• Informace o zdroji vody
• Požadavky na napájení
Ano. Čerpadlo AOTE může přizpůsobit parametry čerpadla včetně průtoku, dopravní výšky, výkonu motoru, napětí a materiálů podle toho požadavky projektu.
Přípustná hloubka instalace závisí na zvoleném modelu a provozních podmínkách. Modely s vysokou hlavou mohou dosáhnout zdvihací hlavy až 900 metrů.
Doporučuje se provádět pravidelné kontroly izolačního odporu, stavu kabelů, provozního proudu a vodního výkonu stabilní výkon.
AOTE se již mnoho let specializuje na výrobu čerpadel a poskytuje ponorná čerpadla pro hluboké vrty zemědělské, průmyslové a komunální aplikace. Se zkušenými inženýrskými schopnostmi a flexibilní výrobou procesy, podporujeme standardní modely i přizpůsobená řešení čerpadel pro různé projekty zásobování vodou.
