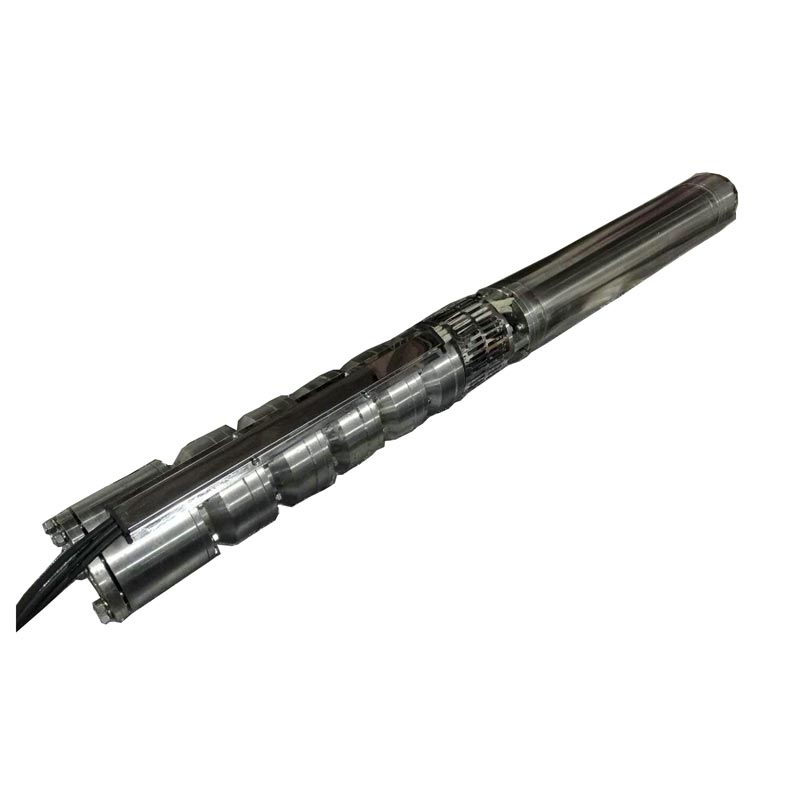

Když je spolehlivý příjem mořské vody nezbytný pro chlazení, hašení požáru, mytí paluby a další služby na palubě,AOTEposkytuje aPonorné čerpadlo na mořskou vodu pro plavidlonavrženo pro náročná námořní prostředí. Jeho plně ponořená konfigurace, konstrukce odolná proti korozi a flexibilní provozní možnosti z něj činí praktické řešení pro komerční lodě, rybářská plavidla, pobřežní zařízení a projekty námořního inženýrství.
Systém mořské vody na plavidle musí fungovat spolehlivě navzdory neustálému vystavení slané vodě, omezenému instalačnímu prostoru, vibracím a měnícím se provozním podmínkám. Správně navrženýPonorné čerpadlo na mořskou vodu pro plavidlomůže tyto problémy řešit umístěním čerpací jednotky přímo do zdroje mořské vody, snížením požadavků na sací potrubí a odstraněním potřeby samostatné čerpací místnosti ve vhodných instalacích.
Mořská voda je široce používána na palubách lodí, protože je snadno dostupná a může podporovat několik základních systémů. Mořská voda však také obsahuje rozpuštěné soli a další látky, které mohou urychlit korozi a ovlivnit životnost zařízení. Čerpací zařízení je proto třeba volit podle požadavků hydrauliky a mořského prostředí.
A Ponorné čerpadlo na mořskou vodu pro plavidloje navržen tak, aby fungoval zcela ponořený v mořské vodě. Namísto čerpání vody přes dlouhé sací uspořádání do vzdáleně instalovaného čerpadla může být čerpadlo umístěno přímo u zdroje mořské vody. Tato konfigurace může zjednodušit sací systém a pomoci lépe využít cenný palubní prostor.
Pro provozovatele lodí nejsou hlavními výhodami pouze čerpací kapacita. Spolehlivost, materiálová kompatibilita, těsnění, elektrická konfigurace, podmínky instalace, přístupnost údržby a požadavky na klasifikaci, to vše může ovlivnit celkový výkon systému mořské vody.
Základní princip fungování je jednoduchý. Ponorné čerpadlo a motor jsou instalovány pod vodou a oběžné kolo vytváří tlak potřebný k pohybu mořské vody výtlačným potrubím. Vzhledem k tomu, že čerpací jednotka je umístěna v blízkosti vodního zdroje, může být sací uspořádání kratší a systém lze přizpůsobit nádobám s omezeným instalačním prostorem.
Typická námořní konfigurace může zahrnovat korozivzdorné tělo čerpadla, oběžné kolo, hřídel, skříň motoru, mechanickou ucpávku, vypouštěcí přípojku, zpětný ventil a podpůrné elektrické/řídicí zařízení. Konkrétní uspořádání závisí na uspořádání plavidla a hydraulických požadavcích.
Tato konstrukce je zvláště užitečná, když plavidlo vyžaduje spolehlivou cirkulaci mořské vody bez vyčlenění nadměrného vnitřního prostoru pro konvenční čerpací infrastrukturu.
Jednou z nejdůležitějších výhod je plně ponořená konfigurace. Vzhledem k tomu, že čerpadlo pracuje pod vodou, nemusí být pro vhodné aplikace nutná samostatná čerpací místnost. To může snížit stopu palubního zařízení a poskytnout větší flexibilitu při navrhování systémů příjmu mořské vody.
Námořní čerpadla musí vydržet delší kontakt s mořskou vodou. AOTE nabízí materiálové možnosti včetně nerezové oceli SS316L, 904L, duplexní nerezové oceli 2205/2507 a bronzu. Tyto materiály jsou vybírány podle požadované odolnosti a projektových podmínek.
Podle informací o produktu lze čerpadlo nádoby nakonfigurovat pro napájení z380 V až 10 000 V AC při 50/60 Hz. Tento široký rozsah umožňuje elektrické přizpůsobení specifické pro daný projekt, spíše než nutit každou nádobu používat stejnou konfiguraci.
U větších námořních instalací může dosáhnout specifikovaná kapacitaprůtok 10 000 m³/ha až1000 m hlavyv závislosti na zvoleném modelu a konfiguraci projektu. Správný výběr hydrauliky zůstává zásadní, protože skutečný výkon závisí na požadovaném provozním bodu.
U námořních projektů je důležitým hlediskem při nákupu soulad s příslušnými požadavky na klasifikaci. Lodní čerpadlo AOTE je k dispozici s možnostmi certifikace spojenými s hlavními námořními klasifikačními společnostmi, včetně ABS, DNV a CCS, v závislosti na konkrétním projektu a modelu.
Výběr čerpadla mořské mořské vody pouze na základě výkonu motoru může mít za následek nevhodný systém. Kupující by měli před zadáním objednávky vyhodnotit kompletní hydraulické a environmentální provozní podmínky.
| Parametr | Referenční schopnost / možnost | Proč na tom záleží |
|---|---|---|
| Napájení | 380V–10 000V AC, 50/60Hz | Musí odpovídat elektrickému systému plavidla |
| Průtok | Až 10 000 m³/h | Určuje kapacitu dodávky mořské vody |
| Maximální hlava | Až 1000 m | Musí překonat statický odpor a odpor potrubí |
| Možnosti materiálu | SS316L, 904L, Duplex 2205/2507, Bronz | Ovlivňuje odolnost proti korozi a životnost |
| Instalace | Plně ponořený | Podporuje prostorově úsporná námořní uspořádání |
| Utěsnění | Mechanická ucpávka | Pomáhá chránit vnitřní součásti během provozu |
| Osvědčení | ABS, DNV, CCS a další platná schválení | Podporuje požadavky na shodu námořních projektů |
Tyto údaje by měly být považovány spíše za možnosti produktové řady než za zaručený výkon pro každý model. Konečný výběr čerpadla by měl být založen na požadovaném průtoku, dopravní výšce, charakteristikách mořské vody, provozní teplotě, instalační hloubce, elektrickém napájení a specifických požadavcích plavidla.
Výběr materiálu je jedním z nejdůležitějších faktorů při nákupu čerpadla na mořskou vodu. Prostředí se slanou vodou může vytvářet agresivní korozní podmínky, zvláště když zařízení běží nepřetržitě.
Informace o produktu AOTE uvádí několik možností výběru materiálů:
Správný materiál by neměl být vybírán pouze podle ceny. Při konstrukci je třeba vzít v úvahu složení mořské vody, dobu provozu, teplotu, galvanickou kompatibilitu, mechanické zatížení a požadavky na údržbu.
Námořní ponorné čerpadlo může podporovat více funkcí souvisejících s mořskou vodou. Mezi typické aplikace patří:
Stejná základní technologie čerpadel tedy může sloužit různým typům nádob za předpokladu, že je zvolený model správně navržen pro požadované provozní podmínky.
AOTE hlásí aplikaci plavidla v Indonésii pomocí aPonorné čerpadlo na mořskou vodu pro plavidlo. Uvedená konfigurace ukazuje, jak lze čerpadlo přizpůsobit konkrétnímu elektrickému a hydraulickému provoznímu bodu, spíše než se spoléhat na obecné specifikace.
| Parametr projektu | Hlášená hodnota |
|---|---|
| Aplikace | Loď v Indonésii |
| Model | AT300QH227-116/110KW |
| Elektřina | 460V / 60Hz |
| Rated Flow | 1 000 GPM |
| Ohodnoceno Head | 380 stop |
| Moc | 110 kW |
Tento příklad ilustruje, proč by proces výběru profesionálního čerpadla měl vzít v úvahu celý provozní bod. Elektrické napětí, frekvence, průtok, dopravní výška, výkon motoru, instalační prostředí a požadavky na nádobu musí spolupracovat jako jeden systém.
Pro majitele lodí a nákupní týmy hledající spolehlivéPonorné čerpadlo na mořskou vodu pro plavidlododavatele, může následující kontrolní seznam pomoci snížit rizika výběru:
Kvalifikovaný výrobce by měl být schopen projednat výběr čerpadla z hlediska hydrauliky i námořního inženýrství. To je zvláště důležité pro velká plavidla a projekty na moři, kde selhání zařízení může mít závažné provozní následky.
Pro kupující srovnávající aČínský výrobce, místní dodavatel nebo mezinárodní poskytovatel námořního vybavení, technická podpora a schopnost přizpůsobení by měla být posouzena spolu s počáteční kupní cenou. Čerpadlo, které je správně dimenzováno a konstruováno pro danou aplikaci, může poskytnout dlouhodobější hodnotu než levnější jednotka, která neodpovídá provozním požadavkům nádoby.
Primárně se používá k dodávání a cirkulaci mořské vody pro chlazení plavidel, hašení požárů, mytí palub a další námořní aplikace.
Ponorná konfigurace může pracovat přímo ve zdroji mořské vody, což potenciálně snižuje sací potrubí, složitost instalace a požadavky na palubní prostor.
Mezi běžné možnosti patří nerezová ocel SS316L, 904L, duplexní nerezová ocel 2205/2507 a bronz. Vhodný materiál závisí na podmínkách mořské vody a požadavcích projektu.
Ano. V závislosti na projektu lze parametry, jako je průtok, dopravní výška, napětí, výkon motoru, materiál a uspořádání instalace, upravit tak, aby splňovaly specifické požadavky nádoby.
Námořní projekty mohou vyžadovat schválení klasifikace, jako je ABS, DNV nebo CCS. Příslušná certifikace závisí na nádobě, specifikacích projektu, požadavcích na klasifikaci a vybrané konfiguraci zařízení.
SpolehlivýPonorné čerpadlo na mořskou vodu pro plavidlokombinuje hydraulický výkon, odolnost proti korozi, podvodní těsnění, elektrickou kompatibilitu a námořní inženýrství. Jeho plně ponořená konstrukce může být zvláště cenná tam, kde je omezený prostor na palubě, zatímco možnosti materiálů jako SS316L, 904L, duplexní nerezová ocel a bronz poskytují flexibilitu pro různá prostředí s mořskou vodou.
Díky možnostem, které se rozšiřují na aplikace s vysokým průtokem a vysokým spádem, plus konfigurovatelné elektrické a materiálové možnosti, může AOTE poskytovat projektově orientovaná řešení pro komerční lodě, rybářská plavidla, zařízení na moři a další námořní aplikace. Pokud vybíráte čerpadlo pro nové plavidlo, náhradní projekt nebo upgrade námořního systému,kontaktujte náss požadovaným průtokem, spádem, napětím, podmínkami mořské vody a podrobnostmi instalace, abyste získali vhodné technické řešení a cenovou nabídku.
