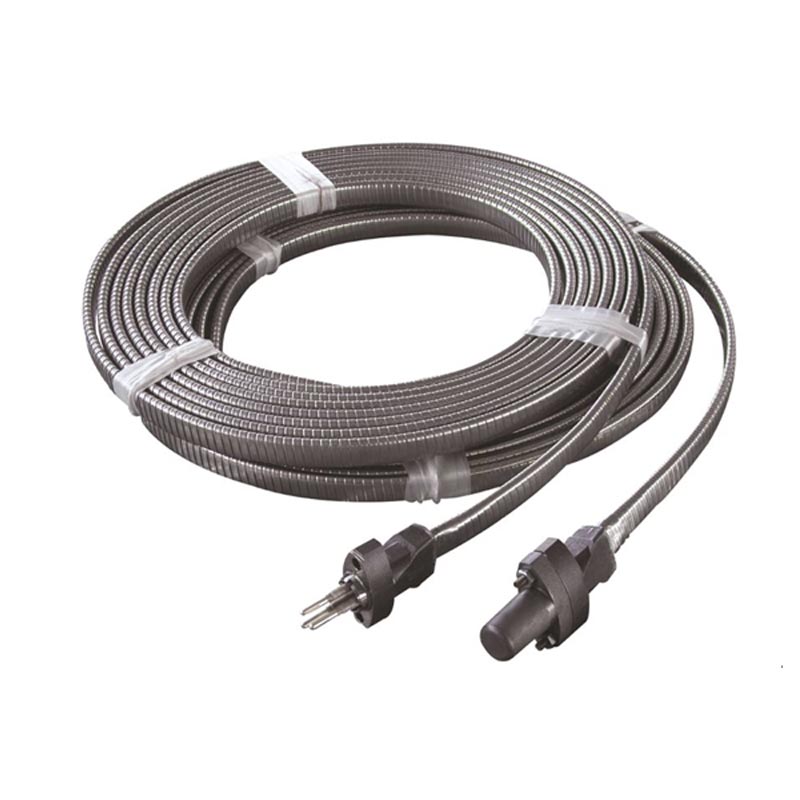

API Standard MLE je specializovaný plochý pancéřovaný kabel určený pro pobřežní ropná pole a podporu na moři platformy. Vyznačuje se paralelní vícežilovou plochou strukturou a je opatřen galvanizovanou ocelovou páskou pancíř (tloušťka 0,3 mm, přesah ≥90 %), účinně odolává nárazu, rozdrcení a poškození hlodavci během pole operace.
V porovnání s tradičními kulatými pancéřovanými kabely jeho plochý a kompaktní tvar šetří ≥30 % prostoru pro kabeláž – zejména vhodné pro mezery zařízení užší než 15 mm a mělké kabelové žlaby s omezeným prostorem. Dirigent je vyrobeno z pocínovaného měkkého měděného lanka a izolace je ze zesítěného polyetylenu XLPE s odolností vůči oleji splňující normy ASTM D471.
Všechny produkty procházejí přísnou celoprocesní kontrolou podle požadavků API. Náš sklad udržuje zásoby více než 5000 metrů na podporu potřeb nouzového nasazení při vrtání a štěpení.
| Položka | Specifikace |
| Název produktu | API Standard MLE Mini Flat Armored Cable |
| Typ kabelu | Mini plochý pancéřovaný kabel |
| Izolace | XLPE odolný vůči oleji |
| Brnění | Pozinkovaná propletená ocelová páska |
| Konfigurace jádra | Přizpůsobené (k dispozici 2–12 jader) |
| Velikost vodiče | Přizpůsobeno podle požadavků projektu |
| Jmenovité napětí | Přizpůsobené na základě aplikace |
| Minimální poloměr ohybu | V závislosti na struktuře kabelu |
| Instalace | Pevné nebo kontinuálně se pohybující aplikace |
| Odolnost vůči plameni | K dispozici na vyžádání |
| Chemická odolnost | Olej, bláto, solanka, vrtná kapalina, hydraulická kapalina |
| UV odolnost | Ano |
| OEM a ODM | Podporováno |
Používá vysoce čisté pocínované měkké měděné vodiče s jemně lankovou strukturou, která podporuje ≥10 milion ohybových cyklů (testováno podle normy ISO 1456, poloměr ohybu je 8násobek vnějšího průměru kabelu).
Izolační vrstva ze zesíťovaného polyetylenu XLPE odolná vůči oleji (podle normy ASTM D471, lze ponořit do ropa, solanka a štěpná kapalina po delší dobu) chrání každé jádro.
Kabel využívá dvojitou ochrannou strukturu:
První vrstva: Pozinkovaný ocelový páskový pancíř
Druhá vrstva: Vnější plášť odolný proti oděru
Naše výrobní dílna je vybavena plně automatizovanými linkami na výrobu plochých kabeláží a blokovacích pancířů. Měření průměru laseru v reálném čase a detekce jisker jsou implementovány v každé fázi výroby. Každá šarže hotových výrobků musí před opuštěním továrny projít 12 povinnými kontrolními body.
API Standard MLE, ověřený laboratořemi třetích stran, má následujících pět základních výkonnostních výhod:
1. Plochá struktura šetřící prostor – Plochý design s poměrem stran až 5:1 šetří ≥30 % instalačního prostoru ve srovnání s kulatými kabely se stejným průřezem vodičů, což umožňuje instalaci do mezer mezi zařízeními užšími než 15 mm.
2. Špičková mechanická ochrana – Pancéřování s ocelovou páskou v souladu s normami API účinně chrání před nárazem, rozdrcením a poškozením hlodavci.
3. Prodloužená životnost v ohybu – Kombinace jemně splétaných pocínovaných měděných vodičů a ohebného pláště podporuje ≥10 milionů ohybových cyklů při poloměru ohybu 8násobku vnějšího průměru kabelu, ověřeno testováním únavy v ohybu ISO 1456.
4. Odolnost proti chemikáliím a korozi – Izolace a plášť XLPE prošly 72hodinovým nepřetržitým testem ponořením.
5. Stínění proti elektromagnetickému rušení – Pancéřová vrstva z ocelových pásů poskytuje ≥85% účinnost elektromagnetického stínění a přizpůsobuje se složitému elektromagnetickému prostředí ropných polí.
API Standard MLE je nasazen v celé řadě operací na ropných a plynových polích, včetně:
| Aplikace | Typická konfigurace | Klíčový požadavek |
| Řetěz těžebního vozíku | 4×2,5 mm² + signály | Vysoká životnost, stínění EMI |
| Řízení automatizace studny | 8-12 × 1,0 mm² | Úzký prostor, odolnost proti oleji |
| Mělký příkop pohřben pokládání | 4-6 × 2,5 mm² | Odolnost proti rozdrcení, ochrana proti hlodavcům |
| Pobřežní pomocné řízení | 4-12 × 1,5 mm² | Odolnost proti korozi v solné mlze |
| Lomovací jednotka pohyblivé vedení | 3×4mm² + 2×2,5mm² | Odolnost proti oděru, časté navíjení |
| Instrumentace a signální vedení | 4-8×0,75 mm² | Stabilní signál, nízká kapacita |
Vyrábí se pod přísným systémem řízení kvality a splňuje následující normy:
1. Specifikace API 7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092
Naše továrna prochází každoročními audity nezávislými auditorskými agenturami. SGS zkušební zprávy a tovární kontrola certifikáty mohou být poskytnuty pro každou šarži produktů na vyžádání. Celý proces, ze surovin (měď tyče) na hotové kabely, je sledovatelný.
| Proč si vybrat nás | Důkaz |
| Výrobce s certifikací API | Certifikace API Spec 7-2 a API Q1. Každoroční audity třetích stran zajišťují průběžnou shodu. |
| Zkušenosti ověřené v praxi | Od roku 2020 je dodáváno více než 15 projektům ropných polí v Číně, na Středním východě a v jihovýchodní Asii. dosavadní nároky na odpovědnost za výrobek. |
| Přísná kontrola kvality | 12 povinných kontrolních bodů na šarži. Dodávány jsou protokoly o zkouškách SGS a certifikáty mlýna každou zásilku. |
| Flexibilní kapacita dodávky | 5 000 m+ spotových zásob + 3 vyhrazené výrobní linky API MLE = stabilní dodávka pro velká výběrová řízení. |
| Technická podpora jedním tahem | Zahrnuty předprodejní porovnávání parametrů, pokyny k instalaci a poprodejní analýza selhání. Přímý podpora továrního inženýra dostupná prostřednictvím videohovoru. |
Primárně se používá v systémech pro těžbu ropných polí, ovládacích zařízeních ústí vrtu, kabelových jednotkách, přístrojové obvody a další aplikace vyžadující kompaktní, mechanicky chráněný plochý kabel. to je zvláště vhodné pro instalace s omezeným prostorem a častým pohybem kabelů.
Na rozdíl od standardních plochých kabelů má náš produkt galvanizované ocelové pancéřování a olejivzdorné vnější plášť pro zvýšenou ochranu proti rozdrcení, oděru, nárazu a drsnému prostředí ropných polí. Jeho konstrukce je navržena pro náročné průmyslové aplikace, kde je zásadní dlouhodobá spolehlivost.
Ano. Kabel využívá flexibilní pocínované lankové měděné vodiče třídy 5 a zesílenou plochou strukturu, díky čemuž je vhodné pro aplikace zahrnující opakované ohýbání, kabelové navijáky, vlečné řetězy a mobilní zařízení pro ropná pole.
Ano. Kabel je určen pro instalace na pevnině i na moři. Jeho bunda poskytuje vynikající odolnost vůči oleji, vlhkosti, UV záření, vrtným kapalinám a běžným průmyslovým chemikáliím, což zajišťuje spolehlivost výkon v drsném prostředí.
Nabízíme přizpůsobené velikosti vodičů, čísla žil a rozměry kabelů na základě požadavků projektu. naše technický tým může doporučit nejvhodnější konfiguraci podle napětí, proudu, instalace podmínky a požadavky na aplikaci.
Ano. K dispozici jsou OEM a zákaznické výrobní služby, včetně velikosti vodiče, počtu jader, izolace materiál, typ pancíře, materiál vnějšího pláště, délka kabelu, barva a identifikace specifická pro zákazníka.
Každý kabel prochází před dodáním komplexní kontrolou kvality. Typické testy zahrnují odpor vodičů, izolační odpor, zkouška odolnosti proti vysokému napětí, kontrola rozměrů, kontrola integrity pancíře, ohyb hodnocení výkonu a vizuální kontrola kvality.
