Shrnutí článku:AnElektrická ovládací skříňje centrální elektrická a řídicí platforma, která propojuje rozvody energie, automatizační komponenty, ochranná zařízení, monitorovací systémy a polní zařízení. Správně navržená skříň může zlepšit provozní bezpečnost, zjednodušit údržbu, chránit citlivé elektrické komponenty a zajistit stabilnější ovládání průmyslových strojů. Tento článek vysvětluje strukturu, pracovní principy, klíčové komponenty, faktory výběru, úvahy o instalaci, postupy údržby a možnosti přizpůsobení, které pomáhají průmyslovým uživatelům vybrat si vhodnou elektrickou řídicí skříň pro náročné aplikace.
Obsah
- Co je elektrická ovládací skříň?
- Proč je elektrická ovládací skříň důležitá?
- Jaké součásti jsou uvnitř elektrické ovládací skříně?
- Jak funguje elektrická ovládací skříň?
- Jak byste měli vybrat elektrickou ovládací skříň?
- Jaké konstrukční faktory ovlivňují výkon skříně?
- Kde se používají elektrické ovládací skříně?
- Proč je přizpůsobení důležité pro průmyslové řídicí skříně?
- Jak můžete udržovat elektrickou ovládací skříň?
- Kontrolní seznam pro výběr elektrické ovládací skříně
- Proč pracovat s Aote Tianjin Pump Co., Ltd.?
- Často kladené otázky
- Závěr

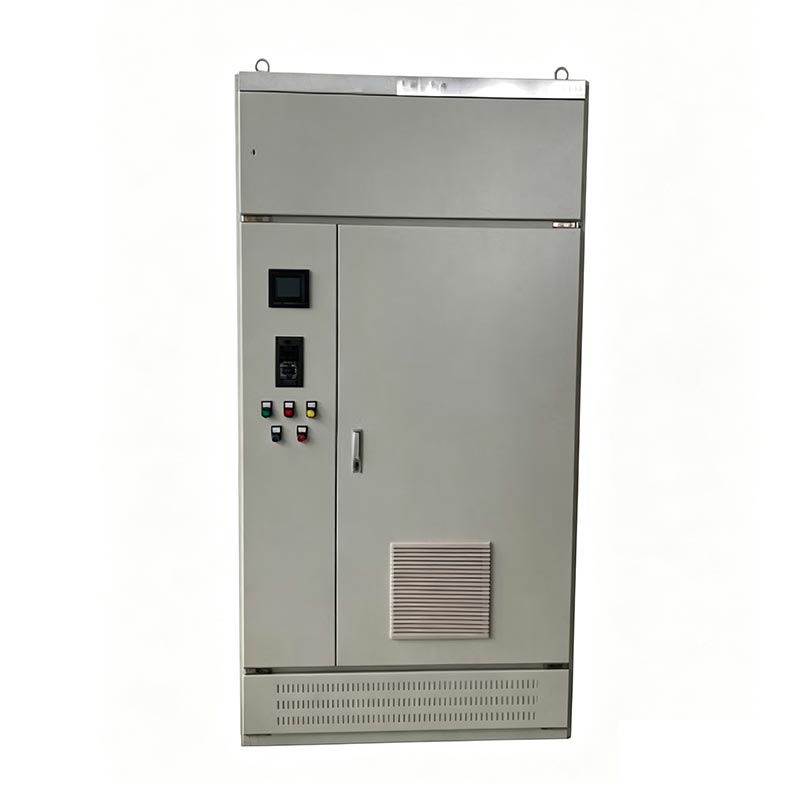

Co je elektrická ovládací skříň?
AnElektrická ovládací skříňje uzavřená sestava používaná k umístění elektrických, elektronických, ochranných, řídicích a komunikačních komponent pro průmyslová zařízení a automatizované systémy. Namísto instalace jednotlivých elektrických zařízení v celém objektu rozváděč organizuje hlavní řídicí funkce v jednom chráněném krytu.
V závislosti na aplikaci může skříň obsahovat jističe, stykače, relé, ochranná zařízení motoru, programovatelné logické automaty (PLC), frekvenční měniče (VFD), svorkovnice, napájecí zdroje, monitorovací přístroje, komunikační moduly, spínače, chladicí zařízení a další elektrické komponenty.
Skříň v podstatě funguje jako řídicí centrum mezi příchozí elektrickou energií, řídicím systémem a zařízením provádějícím skutečnou práci. Například v čerpacích systémech může skříň přijímat signály z tlakových snímačů, snímačů hladiny kapaliny, průtokoměrů nebo jiných provozních zařízení a poté řídit motory čerpadel podle naprogramovaných provozních podmínek.
Kvalitní skříň je tedy více než jen kovová skříň. Jde o integrované inženýrské řešení, které musí vzít v úvahu elektrickou bezpečnost, požadavky na zátěž, podmínky prostředí, tepelné hospodářství, organizaci elektroinstalace, dostupnost a budoucí údržbu.
Proč je elektrická ovládací skříň důležitá?
Průmyslové stroje často pracují nepřetržitě a v náročných podmínkách. Nekontrolované elektrické instalace mohou vytvářet zbytečná rizika, včetně přehřátí, zkratů, závad v elektroinstalaci, obtížného odstraňování problémů a neplánovaných odstávek. Vhodně navržená elektrická řídicí skříň řeší tyto výzvy tím, že do strukturovaného systému přináší základní elektrické a automatizační funkce.
- Vylepšená elektrická ochrana:Ochranná zařízení mohou odpojit vadné obvody dříve, než se poškození rozšíří na další zařízení.
- Centralizované ovládání:Operátoři mohou řídit více elektrických zátěží a strojů z jasně organizovaného kontrolního bodu.
- Lepší správa kabeláže:Správné koncovky, vedení kabelů a označení usnadňují odstraňování problémů.
- Ochrana zařízení:Kryt pomáhá chránit vnitřní součásti před prachem, vlhkostí, náhodným kontaktem a dalšími vlivy prostředí, je-li správně specifikován.
- Schopnost automatizace:PLC, senzory, VFD a komunikační zařízení lze integrovat do jedné koordinované řídicí architektury.
- Účinnost údržby:Technici mohou kontrolovat a opravovat elektrické komponenty, aniž by museli prohledávat rozptýlené instalace.
- Škálovatelnost:Pečlivě naplánovaná skříň může poskytnout prostor a kapacitu připojení pro budoucí úpravy.
U zařízení, kde jsou pro výrobu nezbytná čerpadla, motory, ventilátory, kompresory, dopravníky nebo zpracovatelská zařízení, může mít spolehlivé elektrické ovládání přímý vliv na provozní kontinuitu.
Jaké součásti jsou uvnitř elektrické ovládací skříně?
Přesná konfigurace závisí na vybavení a strategii ovládání. Malá řídicí skříň motoru může obsahovat pouze několik ochran a spínacích zařízení, zatímco sofistikovaná automatizační skříň může integrovat desítky elektrických a elektronických součástek.
| Komponent | Primární funkce | Typický přínos |
|---|---|---|
| Jistič | Chrání obvody před nadměrným proudem a poruchami | Zlepšuje elektrickou bezpečnost |
| Stykač | Spíná motory a jiné elektrické zátěže | Umožňuje spolehlivé dálkové spínání |
| PLC | Provádí naprogramovanou řídicí logiku | Podporuje automatizaci a sekvenování |
| VFD | Řídí otáčky motoru a provozní vlastnosti | Zlepšuje řízení procesů a hospodaření s energií |
| Relé | Poskytuje funkce přepínání a signálového rozhraní | Zjednodušuje logiku ovládání |
| Svorkovnice | Propojuje polní kabeláž s vnitřními obvody | Usnadňuje identifikaci a servis kabeláže |
| Napájení | Převádí vstupní výkon na požadované řídicí napětí | Poskytuje stabilní ovládací výkon |
| Chladicí nebo ventilační zařízení | Řídí vnitřní teplo | Pomáhá předcházet tepelnému stresu |
Výběr komponent by nikdy neměl být založen pouze na pořizovací ceně. Je třeba vzít v úvahu elektrické jmenovité hodnoty, provozní podmínky, kompatibilitu, požadavky na ochranu, očekávaný pracovní cyklus a provozuschopnost.
Jak funguje elektrická ovládací skříň?
Princip činnosti je založen na koordinované interakci mezi distribucí energie, řídicí logikou, ochranou a zpětnou vazbou pole.
Nejprve elektrická energie vstupuje do skříně přes určenou vstupní přípojku. Hlavní ochranné zařízení poskytuje izolaci a nadproudovou ochranu. Výkon je pak distribuován do jednotlivých okruhů podle návrhu systému.
Řídicí komponenty zpracovávají signály ze senzorů, spínačů, operátorských rozhraní nebo automatizovaných řídicích systémů. Když jsou splněny předem stanovené podmínky, řídicí systém odešle příkazy stykačům, relé, VFD, ventilům, motorům nebo dalším připojeným zařízením.
Například v instalaci automatického čerpadla může snímač hladiny detekovat, že hladina vody dosáhla předem definovaného bodu. PLC může tento signál interpretovat a vydat příkaz ke spuštění příslušnému čerpadlu. Pokud tlak, teplota, přetížení nebo jiný sledovaný parametr překročí stanovený limit, řídicí systém může zastavit zařízení nebo aktivovat alarm.
Tento uzavřený proces lze shrnout takto:
- Do skříně vstupuje proud.
- Ochranná zařízení distribuují a chrání elektrické obvody.
- Senzory a provozní zařízení poskytují provozní informace.
- PLC nebo řídicí systém vyhodnocuje příchozí signály.
- Ovládací zařízení provádějí požadované příkazy.
- Signály zpětné vazby potvrzují provozní stav.
- Ochranné funkce reagují na abnormální podmínky.
Tato architektura umožňuje, aby složité průmyslové procesy fungovaly s větší důsledností a menší závislostí na ručním zásahu.
Jak byste měli vybrat elektrickou ovládací skříň?
Výběr správné skříně začíná pochopením celé aplikace spíše než pouhým výběrem skříně na základě fyzické velikosti. Elektrické a mechanické požadavky by měly být hodnoceny společně.
1. Určete elektrické zatížení.
Identifikujte napájecí napětí, frekvenci, celkovou připojenou zátěž, jmenovité hodnoty motoru, startovací proud, řídicí napětí a počet obvodů. Nedostatečná elektrická kapacita může vést k přehřátí a nespolehlivému provozu.
2. Definujte požadavky na ovládání.
Určete, zda aplikace vyžaduje ruční ovládání, automatické řazení, řízení PLC, provoz VFD, vzdálené monitorování, funkce alarmů nebo komunikaci s nadřazeným řídicím systémem.
3. Zhodnoťte prostředí.
Teplota, vlhkost, prach, působení vody, korozivní látky, vibrace a místo instalace – to vše může ovlivnit výběr skříně a vnitřní tepelné řízení.
4. Zvažte požadavky na ovládání motoru.
Velké motory mohou vyžadovat speciální metody spouštění, ochranu proti přetížení, softstartéry nebo VFD. Skříň by měla poskytovat odpovídající elektrickou kapacitu a odvod tepla pro zvolenou architekturu řízení motoru.
5. Naplánujte přístup údržby.
Komponenty by měly být uspořádány logicky, aby je technici mohli efektivně identifikovat, testovat, vyměňovat a kontrolovat. Skříň, která je technicky funkční, ale náročná na obsluhu, může zvýšit dlouhodobé provozní náklady.
6. Umožněte přiměřenou kapacitu rozšíření.
Průmyslové systémy se po instalaci často mění. Poskytnutí vhodných náhradních svorek, elektrické kapacity, fyzického prostoru a možností kabelových vstupů může značně usnadnit budoucí úpravy.
Jaké konstrukční faktory ovlivňují výkon skříně?
Dobrý design skříně vyžaduje pozornost k detailům, které nemusí být zvenčí zřejmé. Spolehlivost může ovlivnit vnitřní uspořádání, tvorba tepla, vedení kabelů, uzemnění a oddělení součástí.
| Design Factor | Potenciální problém v případě ignorování | Doporučený přístup |
|---|---|---|
| Odvod tepla | Přehřívání součástí a zkrácení životnosti | Vypočítejte tepelnou zátěž a zajistěte vhodné větrání nebo chlazení |
| Vedení kabelů | Obtížné odstraňování problémů a rušení signálu | V případě potřeby oddělte napájecí a řídicí kabely |
| Základy | Obavy o bezpečnost a elektrické rušení | Použijte správně navržené uzemnění |
| Rozestup součástí | Akumulace tepla a náročná údržba | Udržujte odpovídající povolení a servisní přístup |
| Ochrana životního prostředí | Prach nebo vlhkost vnikající do krytu | Vyberte kryt vhodný pro prostředí instalace |
Dalším důležitým aspektem je elektromagnetická kompatibilita. VFD a další výkonová elektronická zařízení mohou generovat elektrický šum. Vhodné vedení kabelů, uzemnění, stínění a fyzické oddělení může pomoci snížit interferenci s citlivými řídicími signály.
Kde se používají elektrické ovládací skříně?
Elektrické ovládací skříně se používají v celé řadě průmyslových a komerčních aplikací. Jejich konfigurace se mění podle ovládaného zařízení.
- Vodovodní a čerpací systémy
- Zařízení na čištění odpadních vod
- Zařízení pro průmyslové procesy
- HVAC a systémy automatizace budov
- Výroba výrobních linek
- Dopravníkové systémy
- Průmyslové ventilační systémy
- Stanice pomocných čerpadel
- Systémy požární ochrany a vodního hospodářství
- Zemědělské zavlažovací zařízení
- Energetická a inženýrská infrastruktura
- Automatizované stroje a výrobní zařízení
V čerpacích aplikacích může skříň koordinovat více čerpadel, tlakových senzorů, hladinových senzorů, ventilů, alarmů a komunikačních funkcí. Díky tomu je možné sestavit kompletní řídicí řešení namísto pouhého zapínání a vypínání motoru čerpadla.
Proč je přizpůsobení důležité pro průmyslové řídicí skříně?
Neexistuje žádná univerzální konfigurace skříně elektrického ovládání vhodná pro každou průmyslovou instalaci. Dvě zařízení mohou používat podobné motory, ale mají velmi odlišné požadavky na řízení kvůli rozdílům v provozním tlaku, požadavku na průtok, konfiguraci snímače, napájení, podmínkách prostředí nebo architektuře automatizace.
Přizpůsobení umožňuje, aby skříň byla vyvinuta podle skutečného vybavení a provozního procesu. V závislosti na projektu může přizpůsobení zahrnovat:
- Rozměry skříně a konfigurace skříně
- Specifikace vstupního napájení
- Počet a jmenovitý výkon řízených motorů
- Výběr PLC a požadavky na programování
- VFD nebo integrace soft-startu
- Připojení snímačů a přístrojů
- Místní operátorské kontroly
- Poplachové a indikační systémy
- Vzdálené monitorování a komunikační rozhraní
- Uspořádání kabelových vstupů
- Řešení chlazení a ventilace
- Značky komponentů a elektrická architektura
U mezinárodních projektů by inženýrské týmy měly také potvrdit, že elektrický návrh, jmenovité hodnoty součástí, konstrukce krytu, postupy zapojení, označování a zkušební postupy jsou vhodné pro cílový trh a požadavky projektu.
Jak můžete udržovat elektrickou ovládací skříň?
Preventivní údržba je nezbytná, protože elektrické poruchy jsou často snazší a levnější, než se stanou závažnými poruchami. Údržbu by měl vždy provádět kvalifikovaný personál za použití vhodných elektrických bezpečnostních postupů.
- Zkontrolujte kryt:Zkontrolujte korozi, fyzické poškození, uvolněná dvířka, poškozená těsnění a známky vnikání vlhkosti nebo prachu.
- Zkontrolujte elektrické připojení:Zkontrolujte svorky, kabeláž a přístupná připojení, zda nejsou uvolněné, nezbarvené nebo přehřáté.
- Sledujte teplotu:Hledejte nadměrné teplo v okolí měničů, stykačů, napájecích zdrojů a dalších vysoce zatěžovaných součástí.
- Zkontrolujte chladicí zařízení:Podle potřeby vyčistěte filtry, ventilátory, ventilační otvory a výměníky tepla.
- Zkontrolujte stav součásti:Poškozená relé, stykače, pojistky, indikátory nebo jiné součásti vyměňte podle doporučení výrobce.
- Kontrola budíků:Prozkoumejte opakující se alarmy přetížení, teploty, komunikace nebo poruch namísto jejich opakovaného resetování.
- Ověřte označení:Ujistěte se, že vodiče, svorky, jističe a součásti zůstávají jasně identifikovatelné.
- Zkontrolujte parametry zálohování a ovládání:Pokud se používají programovatelná zařízení, veďte příslušné záznamy o konfiguracích a programech.
Intervaly údržby by měly být stanoveny podle provozního prostředí, kritičnosti zařízení, doporučení výrobce a příslušných bezpečnostních postupů.
Kontrolní seznam pro výběr elektrické ovládací skříně
Před objednáním nebo konstrukcí skříně mohou kupující použít následující kontrolní seznam, aby snížili riziko výběru nevhodné konfigurace.
| Požadavek | Otázky k potvrzení |
|---|---|
| Napájení | Jaké jsou napětí, frekvence, fáze a dostupné podmínky zkratu? |
| Zatížení | Kolik motorů nebo elektrických zátěží bude řízeno? |
| Ovládání motoru | Je vyžadováno přímé spouštění, hvězda-trojúhelník, pozvolný rozběh nebo řízení s proměnnou rychlostí? |
| Automatizace | Je vyžadováno PLC, HMI, vzdálené monitorování nebo komunikační rozhraní? |
| Prostředí | Bude skříň vystavena teplu, vlhkosti, prachu, chemikáliím, vibracím nebo venkovním podmínkám? |
| Údržba | Mohou technici bezpečně přistupovat k vnitřním součástem a identifikovat je? |
| Rozšíření | Je potřeba další kapacita pro budoucí zařízení nebo senzory? |
Proč pracovat s Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pump Co., Ltd.poskytuje řešení Electrical Control Cabinet navržená pro podporu aplikací pro čerpání a průmyslové řízení. Vzhledem k tomu, že ovládací skříň je úzce spojena s výkonem čerpadel a souvisejících zařízení, je pro dosažení spolehlivého provozu nezbytná správná integrace.
V případě čerpacího systému by vhodné řídicí řešení nemělo být považováno za izolovanou elektrickou skříň. Skříň musí odpovídat charakteristikám motoru, provozním požadavkům čerpadla, signálům čidel, ochranným funkcím, řídicí logice a instalačnímu prostředí zákazníka.
Projektově orientovaný přístup může zákazníkům pomoci řešit praktické problémy, jako jsou:
- Koordinace více čerpadel v rámci jednoho řídicího systému
- Správa podmínek automatického spuštění a zastavení
- Integruje tlak, hladinu, průtok a další signály senzorů
- Zajištění přetížení motoru a elektrické ochrany
- Podpora provozu čerpadla s proměnnými otáčkami v případě potřeby
- Zlepšení centralizovaného monitorování a ovládání operátora
- Přizpůsobení konfigurace skříně specifickým požadavkům projektu
Při výběru dodavatele by zákazníci měli poskytnout podrobné informace o napájecím zdroji, jmenovitých hodnotách motoru, množství čerpadla, způsobu ovládání, senzorech, instalačním prostředí, požadavcích na komunikaci a příslušných projektových normách. Tyto detaily umožňují, aby bylo řídicí řešení konfigurováno podle aktuální aplikace a nemuselo se spoléhat na nevhodné standardní uspořádání.
Často kladené otázky
Q1: Jaký je hlavní účel elektrické ovládací skříně?
Elektrická řídicí skříň centralizuje elektrickou distribuci, ochranu zařízení, řídicí logiku, monitorování a automatizační funkce. Poskytuje organizované rozhraní mezi napájecím zdrojem, řídicím systémem, senzory a průmyslovým zařízením.
Q2: Může elektrická ovládací skříň ovládat více čerpadel?
Ano. Správně navržená skříň může ovládat více čerpadel pomocí stykačů, zařízení na ochranu motoru, VFD, PLC, relé a dalších komponent. Přesná konfigurace závisí na počtu a jmenovitých hodnotách čerpadel a požadovaném pořadí provozu.
Q3: Vyžaduje elektrická řídicí skříň PLC?
Ne každá skříň vyžaduje PLC. Jednoduché systémy mohou používat spínače, relé, stykače a ochranná zařízení, zatímco pokročilejší aplikace těží z řízení založeného na PLC pro řazení, monitorování, alarmy, komunikaci a automatizaci.
Q4: Může být ovládací skříň instalována venku?
Ano, za předpokladu, že kryt skříně, chladicí systém, elektrické komponenty, kabelové průchodky a ochrana životního prostředí jsou vhodně zvoleny pro venkovní podmínky. Při navrhování je třeba vzít v úvahu vystavení povětrnostním vlivům, vlhkost, kolísání teploty, prašnost a přímé sluneční světlo.
Q5: Proč potřebuje elektrická ovládací skříň chlazení?
Elektrické součásti vytvářejí během provozu teplo. Pohony, napájecí zdroje, stykače a další zařízení s vysokým zatížením mohou produkovat významnou tepelnou energii. Pokud není teplo adekvátně řízeno, může se zvýšit teplota součástí a ovlivnit spolehlivost a životnost.
Q6: Jaké informace bych měl poskytnout při žádosti o přizpůsobenou skříň?
Užitečné informace zahrnují napájecí napětí, frekvenci, fázi, množství a výkon motoru, specifikace čerpadla, požadavky na ovládání, typy snímačů, požadavky na komunikaci, místo instalace, podmínky prostředí, rozměry skříně, pokud jsou specifikovány, a jakékoli elektrické požadavky specifické pro daný projekt.
Q7: Jak často by měla být kontrolována elektrická ovládací skříň?
Četnost kontrol závisí na provozních podmínkách, kritičnosti zařízení, expozici prostředí, doporučení výrobce a příslušných bezpečnostních postupech. Skříně v prašném, vlhkém, korozivním nebo vysokoteplotním prostředí mohou vyžadovat častější kontrolu než skříně instalované v čistých vnitřních zařízeních.
Q8: Může elektrická ovládací skříň podporovat vzdálené monitorování?
Ano. V závislosti na architektuře systému lze integrovat PLC, komunikační moduly, HMI, průmyslové sítě a další rozhraní, aby bylo zajištěno vzdálené monitorování stavu, alarmy, provozní data a řídicí funkce.
Q9: Proč je přizpůsobení skříně lepší než výběr obecné skříně?
Přizpůsobení umožňuje, aby elektrická architektura, jmenovité hodnoty součástí, řídicí logika, konfigurace skříně, chlazení, zapojení a komunikační funkce odpovídaly skutečné aplikaci. To může zlepšit provozuschopnost a vyhnout se zbytečným komponentům nebo nedostatečné kapacitě.
Závěr
AnElektrická ovládací skříňje kritickou součástí moderní průmyslové automatizace, protože spojuje funkce distribuce energie, ochrany, řízení, monitorování a komunikace v organizovaném systému. Správná skříň může usnadnit obsluhu průmyslového zařízení, jeho monitorování, ochranu a údržbu.
Nejlepší řešení závisí na více než rozměrech skříně. Před dokončením návrhu by měla být vyhodnocena elektrická zátěž, charakteristiky motoru, řídicí logika, podmínky prostředí, tepelné řízení, organizace kabeláže, požadavky na ochranu, komunikační funkce a budoucí rozšíření.
Pro čerpací stanice a vodohospodářské aplikace je zvláště důležitý vztah mezi čerpadlem, motorem, senzory, řídicí logikou a elektrickou řídicí skříní. Správně integrované řešení může operátorům pomoci dosáhnout spolehlivého automatického provozu a zároveň zjednodušit monitorování a údržbu systému.
Pokud plánujete nový čerpací systém, modernizujete stávající řídicí systém nebo hledáte přizpůsobenou elektrickou řídicí skříň přizpůsobenou vašemu zařízení,Aote Tianjin Pump Co., Ltd.může poskytovat aplikačně orientovanou podporu. Podělte se o své elektrické a řídicí požadavky s technickým týmem a prodiskutujte vhodnou konfiguraci akontaktujte náspro přizpůsobené řešení elektrické řídicí skříně.
