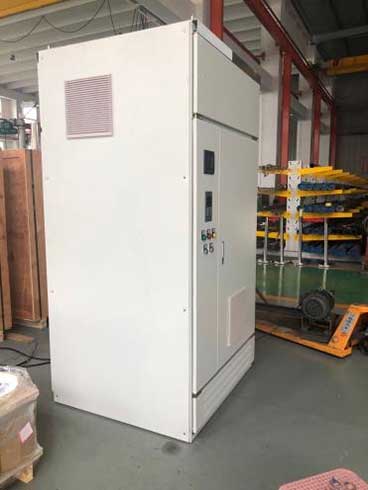

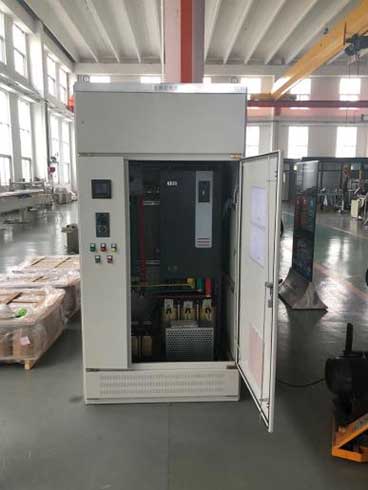

TheElektrická ovládací skříňje vyhrazené zařízení, které řídí spouštění a vypínání jednotky elektrického ponorného čerpadla (ESP), monitoruje a zaznamenává její provozní stav a automaticky provádí ochranu před vypnutím, když během provozu nastanou abnormální podmínky. V současné době se běžně používají čtyři typy rozvaděčů: výkonově-frekvenční rozvaděče, rozvaděče s měkkým rozběhem, nízkonapěťové rozvaděče s proměnnou frekvencí a vysokonapěťové rozvaděče s proměnnou frekvencí.
Mezinárodní norma: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Národní standard: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Průmyslový standard: API RP 11S1, API 14F
Enterprise Standard: AT-ST-013
Ochrana napájecího napětí
Třífázová proudová ochrana
Ochrana proti přetížení
Ochrana proti nedostatečnému zatížení
Ochrana proti podpětí
Odložený start
Zpožděné vypnutí
Aktuální záznam
| Model a specifikace | Jmenovitý proud (A) | Jmenovité napětí (V) | A (šířka) × B (hloubka) × H (výška) |
| třída 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| třída 2,5kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| třída 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| třída 3,6kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model a specifikace | Jmenovitý proud (A) | Jmenovité napětí (V) | A (šířka) × B (hloubka) × H (výška) |
| třída 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| třída 2,3 kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Nadmořská výška：≤2000 m
● Okolní teplota：-30℃/-22℉ — +50℃/122℉
● Relativní vlhkost: ≤ 85 %
●Neobsahuje hořlavé a výbušné látky, plyny korozivní pro izolaci a vodivý prach
●Instalováno na místech bez silných vibrací, s vertikálním sklonem ≤ 5°
| Žádný. | Název parametru | Data |
| 1 | Jmenovité vstupní napětí | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-fáz |
| 2 | Jmenovitá vstupní frekvence | 50 Hz ± 10 % |
| 3 | Výstupní frekvence | 0 - 120 Hz, nastavitelné |
| 4 | Rozlišení výstupní frekvence | 0,01 Hz |
| 5 | Řízení napájecího napětí | AC 220V |
| 6 | Jmenovitý výstupní výkon | 110 kW–630 kW |
| 7 | Jmenovitý výstupní proud | 215A–1188A |
| 8 | Rozsah výstupního napětí | 0 - Vstupní napětí |
| 9 | Typ usměrňovače | 6 - pulzní diodový usměrňovač |
| 10 | Typ invertorového tranzistoru | IGBT |
| 11 | Externí komunikační rozhraní | RS485, RS232 |
| 12 | Model externí komunikace | Kabel |
| 13 | Ochranná funkce | Přetížení, nedostatečné zatížení, zkrat, ztráta fáze, přehřátí |
| 14 | Způsob chlazení | Nucené chlazení vzduchem |
| 15 | Vstupní účiník | 0.98 |
| 16 | Účinnost | ＞98 % |
| 17 | Výstupní filtr | Sinusová vlna |
| 18 | Jmenovitý pracovní cyklus | Kontinuální |
| 19 | Stupeň IP / Stupeň ochrany | IP23 |
| 20 | Kapacita přetížení | 150 % jmenovitého točivého momentu, doba trvání 60 s |
| 21 | Provozní okolní teplota | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Skladovací/přepravní teplota | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Okolní vlhkost | ≤95 % (při +20 ℃), nekondenzující |
| 24 | Nadmořská výška instalace | ≤ 1000 m, při překročení je vyžadováno snížení |
| 25 | Harmonická komponenta na vstupní straně | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Harmonický obsah vstupní strany | ＜5 % |
| 27 | Režim ovládání | Vícebodové V/F, vektorové V/F |
| 28 | Režim přívodního a výstupního zapojení | Nahoru dovnitř a nahoru, zdola dovnitř a zdola ven |
| Žádný. | Název parametru | Data |
| 1 | Jmenovité vstupní napětí | 380 V – 690 V ±10 %, 3-fáz |
| 2 | Jmenovitá vstupní frekvence | 50 Hz ± 10 % |
| 3 | Výstupní frekvence | 0 - 120 Hz, nastavitelné |
| 4 | Rozlišení výstupní frekvence | 0,01 Hz |
| 5 | Řízení napájecího napětí | AC 220 V |
| 6 | Jmenovitý výstupní výkon | 110 kW – 900 kW |
| 7 | Jmenovitý výstupní proud | 202 A–1535 A |
| 8 | Rozsah výstupního napětí | 0 - Vstupní napětí |
| 9 | Typ usměrňovače | IGBT |
| 10 | Typ invertorového tranzistoru | IGBT |
| 11 | Externí komunikační rozhraní | RS485, RS232 |
| 12 | Režim externí komunikace | Optická vlákna |
| 13 | Ochranná funkce | Přetížení, nedostatečné zatížení, zkrat, ztráta fáze, přehřátí |
| 14 | Způsob chlazení | Nucené chlazení vzduchem |
| 15 | Vstupní účiník | 0.98 |
| 16 | Účinnost | ＞98 % |
| 17 | Výstupní filtr | Sinusová vlna |
| 18 | Jmenovitý pracovní cyklus | Kontinuální |
| 19 | Stupeň IP / Stupeň ochrany | IP23 |
| 20 | Kapacita přetížení | 150 % jmenovitého točivého momentu, doba trvání 60 s |
| 21 | Provozní okolní teplota | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Skladovací/přepravní teplota | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Okolní vlhkost | ≤95 % (při +20 ℃), nekondenzující |
| 24 | Nadmořská výška instalace | ≤1000 m; při překročení je vyžadováno snížení |
| 25 | Harmonická komponenta na vstupní straně | 4 % |
| 26 | Harmonický obsah vstupní strany | ＜5 % |
| 27 | Režim ovládání | Vícebodové V/F, vektorové V/F |
| 28 | Režim přívodního a výstupního zapojení | Nahoru dovnitř a nahoru, zdola dovnitř a zdola ven |
| Žádný. | Název parametru | Data |
| 1 | Jmenovité vstupní napětí | 0,6 KV -2,6 KV ± 10 % |
| 2 | Jmenovitá vstupní frekvence | 50 Hz ± 10 % |
| 3 | Výstupní frekvence | 0 - 120 Hz, nastavitelné |
| 4 | Rozlišení výstupní frekvence | 0,01 Hz |
| 5 | Řízení napájecího napětí | AC 220 V |
| 6 | Jmenovitá kapacita | 45 kVA–300 kVA |
| 7 | Způsob chlazení | Nucené chlazení vzduchem |
| 8 | Vstupní účiník | Nad 0,98 při >20% zatížení |
| 9 | Jmenovitý pracovní cyklus | Kontinuální |
| 10 | Stupeň IP / Stupeň ochrany | IP20 |
| 11 | Kapacita přetížení | 120 % po dobu 1 hodiny, 150 % po dobu 1 minuty |
| 12 | Provozní okolní teplota | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Skladovací/přepravní teplota | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Okolní vlhkost | ≤90 % (při +20 ℃), nekondenzující |
| 15 | Nadmořská výška instalace | ≤1000 m; při překročení je vyžadováno snížení |
●Nadmořská výška nesmí přesáhnout 1000 m; Pokud nadmořská výška přesahuje 1000 m, je nutné snížení výkonu.
●Provozní okolní teplota: -5 ℃ až +40 ℃, denní průměrná teplota nepřesahuje +35 ℃, kolísání okolní teploty není větší než 5 ℃/h. Pokud okolní teplota překročí povolený rozsah, musí být vybaveno vhodné klimatizační zařízení.
●Maximální relativní vlhkost okolního vzduchu: ≤ 90 % (při 20 ℃); ≤ 50 % při +40 ℃.
●Základ instalace nesmí vykazovat silné vibrace a nárazy, s vertikálním sklonem nepřesahujícím 5 %.
●Provozní prostředí musí být bez vodivého nebo výbušného prachu a bez plynů nebo výparů, které korodují kovy nebo poškozují izolaci.
●Trvalé kolísání napětí napájecího zdroje AC nesmí překročit ±10 % jmenovité hodnoty.
●Rozsah kolísání frekvence střídavého napájení: 45 Hz–55 Hz, s rychlostí kolísání frekvence nepřesahující ±1 % za sekundu.
●Pro vnitřní použití pouze s dobrým větráním; vůle nad a kolem zařízení musí být ≥ 700 mm.
●Vybaveno ochranami včetně přepětí, podpětí, nadproudu, ztráty fáze a zkratu.
● Vybaveno LED displejem pro zobrazení výstupního proudu, napětí, frekvence atd.
●Parametry systému lze nastavit pomocí klávesnice.
●Může pracovat jak v režimu proměnné frekvence, tak v režimu frekvence napájení.
●Při provozu s proměnnou frekvencí může být pracovní režim manuální nebo automatický.
●Dobu spouštění a provozní frekvenci lze nastavit libovolně.
Q1: K jakému vybavení se elektrická řídicí skříň pohonu s proměnnými otáčkami převážně používá?
A1: Tato skříň řízení pohonu s proměnnými otáčkami je speciální podpůrné zařízení pro všechny druhy ponorných čerpadel, jako jsou vysokoteplotní čerpadla, čerpadla do hlubokých studní a říční sací čerpadla. Hodí se pro projekty dodávek vody z ropných polí, zásobování vodou z hlubokých studní a říčního příjmu vody.
Q2: Jaké jsou hlavní výhody řízení frekvenční konverze ve srovnání s tradičním řízením s pevnou rychlostí?
A2: Ve srovnání s tradičními ovládacími boxy s pevnou rychlostíSkříň elektrického ovládání pohonu s proměnnými otáčkamilze volně nastavit rychlost čerpadla podle potřeby. Šetří více energie, snižuje opotřebení zařízení díky měkkému startu a má plnou bezpečnostní ochranu, díky čemuž je provoz čerpadla stabilnější, bezpečnější a úspornější.
Otázka 3: Dokáže se tato ovládací skříň přizpůsobit drsnému venkovnímu pracovnímu prostředí?
A3: Ano. Tato skříň elektrického ovládání využívá utěsněný průmyslový plášť a vysoce kvalitní vnitřní díly. Je prachotěsný, vodotěsný a odolný proti rušení a může pracovat stabilně ve vlhkém, prašném a venkovním prostředí pro projekty na ropná pole, studny a říční vodu.
Dodržujeme přísnou kontrolu kvality pro každou skříň elektrického ovládání pohonu s proměnnými otáčkami. Na rozdíl od běžné kontroly jednoho dílu jsou všechny naše skříně před dodáním testovány s přizpůsobenými ponornými čerpacími soupravami. Každé zařízení projde úplným provozním testem, testem nastavení rychlosti a testem simulace zatížení. Tento skutečný test přizpůsobení čerpadla zajišťuje dokonalou koordinaci mezi skříní a čerpadlem. Všechny produkty jsou dodávány pouze po absolvování kompletního testu shody, aby byl zaručen stabilní a spolehlivý provoz v terénu.

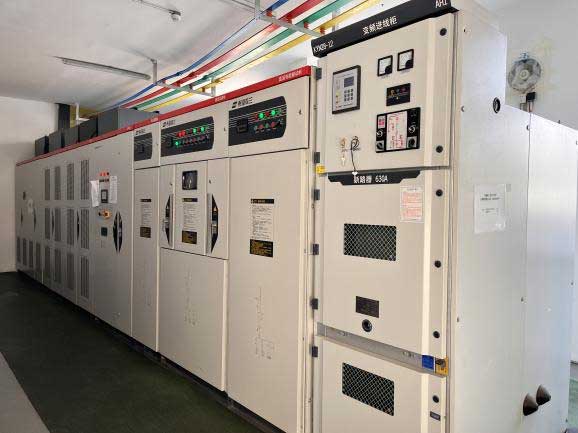

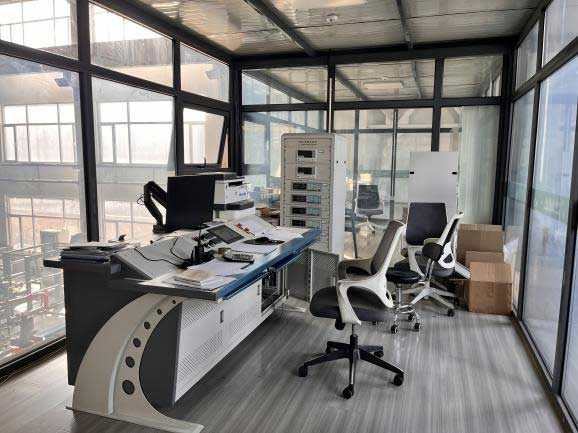

Máme bohaté zkušenosti s vývojem a výrobou zařízení pro řízení ponorných čerpadel. Všechny produkty elektrických řídicích skříní pohonu s proměnnými otáčkami jsou přísně testovány, mají stabilní kvalitu a nízkou poruchovost. Podporujeme přizpůsobené parametry a funkce pro různá čerpadla a pracovní podmínky. Poskytujeme kompletní předprodejní konzultace, poradenství na místě a služby poprodejní údržby. Naše produkty se prodávají po celém světě a slouží různým projektům nasávání ropy, vrtů a říčních vod s nákladově efektivními a stabilními řešeními řízení.
