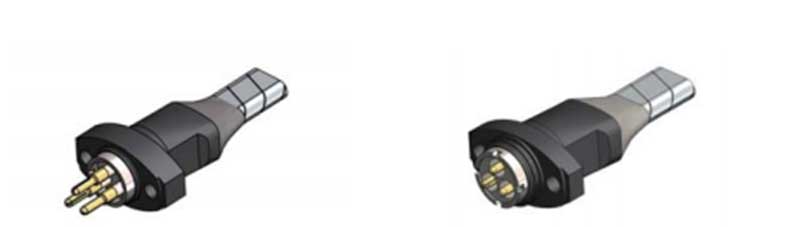

Přívodní kabel (Plochý miniaturní kabel, MLE) se skládá ze dvou součástí: hlavy MLE a těla kabelu. Jako vyhrazený speciální kabel pro ponorná elektrická čerpadla se používá hlavně k vedení okruhu ponorného motoru do polohy nad výstupem čerpadla. Tento kabel je speciálně navržen pro taková čerpadla, protože ponorné elektrické čerpadlo pracuje uvnitř skříně za pracovních podmínek omezeného prostoru, vysoké okolní teploty a velkého proudového zatížení. Z hlediska konstrukčního provedení se hlava MLE dodává ve dvou typech: vinutý typ (standardní typ) a zásuvný typ (vhodný pro rychlou stavbu).
Mezinárodní standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Národní standard: GB/T 16750
Průmyslový standard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-007
●Kompaktní konstrukce s malými celkovými rozměry
●Vysoký zatěžovací proud
● Odolnost vůči vysokým teplotám
●Snadná a spolehlivá instalace
● Odolnost proti korozi
| Série | Specifikace přívodního vodiče motoru | (páska v MLE) | (Zapojte MLE) | ||
| Řada AWGS | Průměr (mm) | Plocha průřezu (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Řada AWGS | Plocha průřezu (mm2) | Počet jader MLE | Jmenovitý průměr jednoho drátu MLE (mm) | Třída jmenovitého napětí MLE (kV) | MLE provozní teplota（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Název součásti | Standardní materiály | Volitelné materiály |
| Hlava MLE | ||
| Spojovací materiál | S-Trim | M-Trim |
| Pouzdro hlavy MLE | HT200 | SS |
| Pryžové komponenty | FPM | HSN, AFLAS |
| MLE | ||
| Primární izolace | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Bunda | FC | Pb |
| Prýmek | Pletené nylonovým vláknem | PTFE páska/oplétání z nylonového vlákna PTFE páska/oplet z aramidových vláken |
| Brnění | Páska z nerezové oceli | Pozinkovaný ocelový pás, Monelový pás |
A1: Plochý kabel MLE je profesionální vodotěsný ponorný kabel, speciálně navržený pro ponorná čerpadla. Používá se pro podvodní napájení čerpadel hlubinných vrtů a kalových čerpadel, vhodné pro dlouhodobé podmínky pod vodou.
A2: Plochý kabel MLE se vyznačuje tenkou, flexibilní plochou strukturou. Snadno prochází úzkým potrubím studny, zabraňuje kroucení a poškození vytlačováním, šetří instalační prostor a je vhodnější pro operace zvedání a spouštění čerpadel.
A3: Ano. Přijímá vysoce kvalitní pryžový vodotěsný plášť a bezešvou izolační vrstvu, která dosahuje plné vodotěsnosti IP68. Má vynikající vlastnosti proti stárnutí, korozi a vlhkosti pro stabilní dlouhodobé použití pod vodou.
A4: Ano. Podporujeme vlastní délky kabelů, specifikace 2/3/4 jádra a speciální pláště odolné proti opotřebení nebo korozi, aby odpovídaly různým výkonům čerpadel a požadavkům projektu.
1. Profesionální tovární síla:AOTE TIANJIN PUMP CO., LTD. je profesionální výrobce čerpadel a podpůrných motorů s dlouholetými zkušenostmi ve výrobě a výzkumu a vývoji. Nezávisle vyvíjíme a vyrábíme vysoce kvalitní motory MLE s vyspělou výrobní technologií a stabilní kvalitou výrobků.
2. Profesionální vlastní výrobce:AOTE TIANJIN PUMP CO., LTD. se specializuje na výrobu nosných ponorných plochých kabelů MLE. Díky bohatým průmyslovým zkušenostem poskytujeme specializovaná kabelová řešení pro všechny druhy ponorných čerpadel.
3. Spolehlivé zajištění kvality:Všechny kabely MLE používají vysoce čisté měděné jádro a prvotřídní vodotěsné materiály. Každý kabel před dodáním prošel přísnými testy ponoření do vody, izolace a stárnutí, což zajišťuje stabilní a bezpečný provoz.
4. Vysoká nákladová efektivita:Naše ploché kabely MLE se vyznačují vysokou odolností v tahu a dlouhou životností. Výrazně snižují pozdější náklady na výměnu a údržbu, ideální pro dlouhodobé inženýrské a komerční použití.
5. Rychlé doručení a plná podpora:Máme dostatečné zásoby pro standardní modely, abychom podpořili rychlé dodání. Poskytujeme také profesionální instalační pokyny a rychlou poprodejní technickou podporu pro všechny zákazníky.
