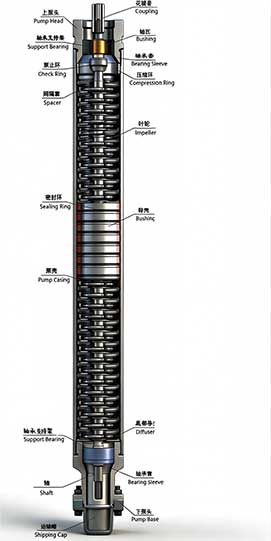

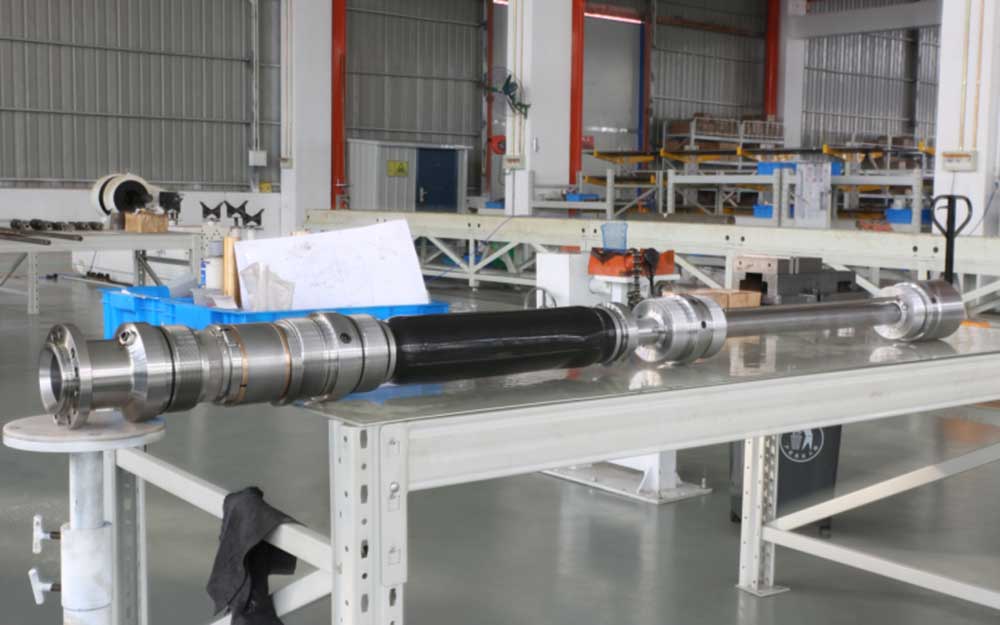

TheElektrické ponorné čerpadloje hlubinný umělý výtahový systém určený pro nepřetržitou těžbu ropy v hlubokých vrtech, pobřežních plošinách a složitých podmínkách v nádržích. Integruje vysoce výkonný ponorný motor, vícestupňové odstředivé čerpadlo, ochranný systém odolný vůči plynu a písku a spolehlivou těsnící strukturu pro zajištění stabilního výkonu při zvedání oleje.
Olejový ESP systém, navržený pro vrty s vysokou vodou, vyspělá ropná pole, těžbu na moři a náročná prostředí nádrží, pomáhá operátorům zlepšit efektivitu výroby, snížit četnost prací a snížit dlouhodobé provozní náklady.
Díky více dostupným průměrům čerpadel, konfiguracím výkonu a materiálovým možnostem je lze přizpůsobit podle hloubky vrtu, charakteristik kapaliny, teploty a výrobních požadavků.

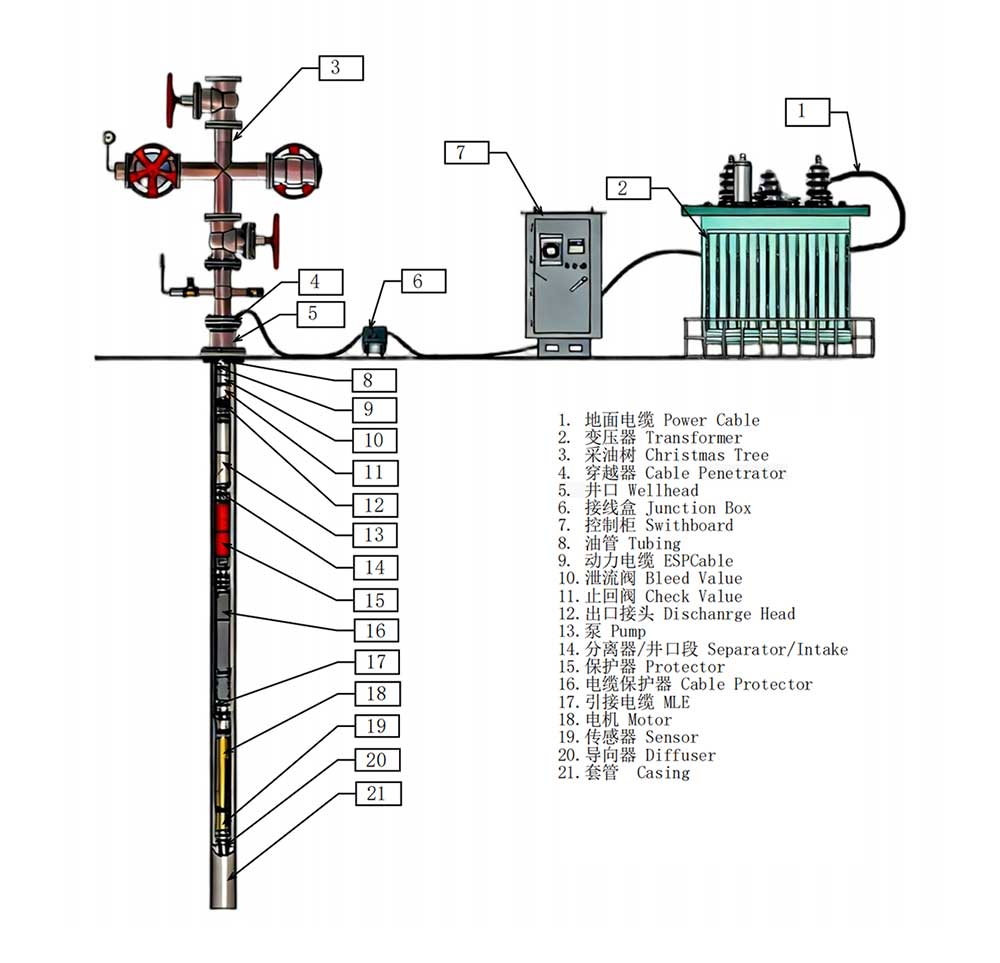

| Žádný. | Název zařízení | Nutnost | Metoda nákupu | Popis zařízení |
| pozemní zařízení | ||||
| 1 | Spojovací skříňka | Volitelný | Dodáváno zákazníkem |
1.Pro podzemní kabelové spoje v zemních kabelových studnách 2.Prevence vysokotlakého plynu v podzemních dolech |
| 2 | Transformátor s proměnnou frekvencí | Požadovaný | Dodáváno zákazníkem | Používá se ke zvýšení napájecího napětí na zemní napětí požadované elektrickým čerpadlem |
| 3 | Nízkonapěťová skříň s proměnnou frekvencí (včetně sinusového filtru) | Požadovaný | Dodáváno zákazníkem | Pro ovládání, ochranu a nastavení provozního stavu elektrického čerpadla |
| 4 | Filtr | Volitelný | Dodáváno zákazníkem | Pro ochranu elektrických čerpadel a kritických zařízení v energetických sítích |
| 5 | Povrchový kabel | Volitelný | Dodáváno zákazníkem |
1.Slouží k připojení zemního zařízení 2.kontrolujte náklady na čerpadlo |
| konektor struny se spodním potrubím | ||||
| 1 | dobře vybavení hlavy | Požadovaný | Dodáváno zákazníkem | 1.Pro zavěšení hadic a spojování povrchových potrubí2.Pro podzemní kabelové průchody |
| 2 | olejové potrubí | Požadovaný | Dodáváno zákazníkem | Používá se pro připojení elektrických čerpadel a vytvoření kanálu pro zdvihání studny |
| 3 | vypouštěcí ventil | Volitelný | Dodáváno zákazníkem | Vypouštění kapaliny z potrubí pro čerpání |
| 4 | Jednoprůtokový ventil | Požadovaný | Dodáváno zákazníkem | Funkce vypnutí čerpadla zabraňuje zpětnému toku studniční tekutiny v potrubí, což by mohlo způsobit vodní ráz a poškodit elektrické čerpadlo. |
| 5 | výstupní připojení | Požadovaný | Dodáváno zákazníkem | Slouží k připojení elektrického čerpadla k olejovému potrubí |
| 6 | čerpadlo | Požadovaný | sebevyvlastnění | Používá se k vytvoření požadovaného zdvihového tlaku a průtoku |
| 7 | zpracovatel plynu | Volitelný | sebevyvlastnění |
1. Ke snížení vlivu plynu na elektrická čerpadla, jako je plynový uzávěr a kavitace 2. dostatečný zdvihový průtok |
| 8 | Odlučovač plynu nebo vstupní část | Požadovaný | sebevyvlastnění |
1. Ke snížení vlivu plynu na elektrická čerpadla, jako je plynový uzávěr a kavitace 2. dostatečný zdvihový průtok 3. tvoří kanál pro vstup kapaliny ze studny do čerpadla |
| číslo | název zařízení | nutnost | akviziční metoda | Popis zařízení |
| konektor struny se spodním potrubím | ||||
| 9 | ochránce | Požadovaný | sebevyvlastnění |
1. Používá se k přenosu točivého momentu motoru na čerpadlo 2. Vyvážení tlaku pro ponorný motor ve vrtu 3.Axiální síla čerpadla unášeče 4. Doplnění motorového oleje pro ponořený motor 5.Axiální těsnění pro ponořený motor |
| 10 | ponorný motor | Požadovaný | sebevyvlastnění | Používá se k přeměně elektrické energie na mechanickou energii a dodává energii pro provoz čerpadla |
| 11 | spádový senzor | Volitelný | Dodáváno zákazníkem | Pro sledování vstupního tlaku, teploty, vibrací, izolace atd. v reálném čase. |
| 12 | ředitel | Požadovaný | sebevyvlastnění | Vedení a stabilizace spádového otvoru čerpadla |
| Kabelové vybavení a příslušenství | ||||
| 1 | kabelový průchod | Volitelný | Dodáváno zákazníkem |
1. Používá se k utěsnění kabelu skrz zařízení ústí vrtu 2. Rozměrová struktura kompatibilní se zařízením ústí vrtu 3. Schopný odolat vysokému zemnímu napětí motoru |
| 2 | Napájecí kabel (plochý kabel) | Požadovaný | Dodáváno zákazníkem |
1. Přenos výkonu pro fázi downhole potrubí 2. Kabely by měly být kompatibilní s teplotou a podmínkami studny |
| 3 | Napínací kabely a konektory napínacích kabelů (malé ploché kabely) | Požadovaný | sebevyvlastnění |
1. Přenos výkonu pro stupeň elektrického čerpadla v podvrtu 2. Kabely by měly být kompatibilní s teplotou a podmínkami studny 3. Měl by být utěsněn k motoru. |
| 4 | Kabelový plášť a kabelová svorka nebo ochrana kabelu jednotky | Požadovaný | sebevyvlastnění | Upevnění a ochrana kabelu pro stupeň elektrického čerpadla |
| 5 | YouTube: Cross-Connector Clamp kabelový chránič | Požadovaný | Dodáváno zákazníkem | Aplikace fixace a ochrany kabelu ve fázi olejového potrubí |
| číslo | název zařízení | nutnost | akviziční metoda | Popis zařízení |
| Další příslušenství pro podzemní použití | ||||
| 1 | Balíček příslušenství k elektrickému čerpadlu (včetně motoru, chrániče, sekce vrtu nebo separátoru, čerpadla, plynového procesoru) | Požadovaný | sebevyvlastnění | Pro jednorázové použití dílů v podzemních aplikacích, jako jsou O-kroužky, šrouby a motorový olej. |
| 2 | Sada příslušenství pro připojení kabelů | Volitelný | sebevyvlastnění | Používá se pro připojení přívodních kabelů k napájecím kabelům, jako jsou izolační pásky a pancéřované kabely. |
| 3 | příslušenství pro ostatní zařízení jdoucí po šachtě | Požadovaný | Někteří poskytovatelé zařízení nabízejí | |
| hlubinné nástroje | ||||
| 1 | stroj na sběr a pokládání kabelů | Volitelný | K dispozici ke koupi, pronájmu nebo jiným způsobům nasazení kabelu | |
| 2 | lanové kladky | Požadovaný | Dodáváno zákazníkem | pro nasazení kabelu |
| 3 | zařízení na plnění oleje | Požadovaný | sebevyvlastnění | Pro vstřikování oleje elektrickým čerpadlem |
| 4 | elektrický čerpací zvedák | Požadovaný | sebevyvlastnění | Pro zvedání dolů |
| 5 | vřeteno | Požadovaný | sebevyvlastnění | spádová disková hřídel |
| 6 | zvedací zvedák | sebevyvlastnění | Pro použití v elektromotorech musí | |
| 7 | další vrtací nástroje | Požadovaný | Někteří dodavatelé zařízení poskytují | |
| Typ | Série | Maximální průměr (mm) |
| Čerpadlo | 338 | 86 |
| Ochránce | 338 | 86 |
| Motor | 375 | 95.25 |
| Typ | Série | Maximální průměr (mm) |
| Čerpadlo | 400 | 101.6 |
| Ochránce | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Typ | Série | Maximální průměr (mm) |
| Čerpadlo | 513/538/562 | 130,3/136,7/143 |
| Ochránce | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Typ | Série | Maximální průměr (mm) |
| Čerpadlo | 675 | 171.45 |
| Ochránce | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Typ | Série | Maximální průměr (mm) |
| Čerpadlo | 862 | 219 |
| Ochránce | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Pobřežní rozvoj ropných polí:TheElektrické ponorné čerpadlo je dokonale použitelný pro konvenční ropné vrty, nízkotlaké ropné ložiska a vodou zaplavující rozvojové vrty, poskytuje stabilní denní těžbu ropy a uspokojuje dlouhodobé potřeby nepřetržité produkce pozemních ropných polí.
• Těžba ropy a zemního plynu na moři:Adaptabilní na úzké pobřežní vrty a drsné námořní pracovní podmínky, vyznačující se kompaktní konstrukcí a nízkou poruchovostí pro snížení nákladů na údržbu a provoz na moři.
• Provoz speciální nádrže:Použitelné na ropné vrty s vysokým obsahem vody, mírně korozivní a abrazivní ropné vrty, stejně jako vrty geotermální ropy, které podporují bezpečné a účinné zvedání kapaliny ve složitých pracovních podmínkách.
• Stimulace a obnova ropných vrtů:Ideální pro ropné vrty s nízkým výtěžkem a vyčerpané ropné vrty, které účinně zlepšují účinnost dodávky kapalin a oživují produkční kapacitu stárnoucích ropných polí.
•Konstrukční provedení:Elektrické ponorné čerpadlo má elegantní, kompaktní vzhled s několika volitelnými vnějšími průměry, které mohou dokonale odpovídat různým velikostem vrtů a přizpůsobit se různým typům ropných vrtů.
•Vysoká účinnost zdvihu:Optimalizovaná vícestupňová hydraulická struktura poskytuje stabilní zvýšení tlaku a velký průtok a zajišťuje vysoce účinné nepřetržité zvedání ropy.
•Vynikající přizpůsobivost prostředí:Je vybavena prémiovými těsnícími a ochrannými strukturami, které odolají korozi a otěru smíšenými médii oleje, plynu a vody.
•Nízké provozní náklady:Vyznačuje se nízkou spotřebou energie, stabilním provozem a nízkou poruchovostí, což výrazně snižuje ztráty při ruční údržbě a vypínání na místě.
•Dlouhá životnost:Továrně kalibrovaná sestava a konstrukce ložisek pro vysoké zatížení zvyšují celkovou strukturální stabilitu a prodlužují cyklus provozu zařízení.
Řada 400:Kompaktní standardní model určený pro konvenční ropné vrty malého průměru. Je vhodný pro všeobecné aplikace při výrobě ropných polí vyžadující střední průtokovou kapacitu a ekonomický provoz.
Řada 538/540:Navrženo pro systémy nasazování stočených trubek a vhodné pro ropné vrty středního a velkého průměru. Podporuje aplikace vyžadující vyšší průtoky a nosnost.
Struktura proti selhání:Axiální ložiska s vysokým zatížením a utěsněné ochranné konstrukce pomáhají odolávat nárazovým zatížením při hloubce a snižují poškození zařízení během provozu.
Energeticky účinný provoz:Optimalizovaná hydraulická konstrukce snižuje odpor proudění kapaliny a hydraulické ztráty, což pomáhá snižovat spotřebu energie při nepřetržitém provozu.
Flexibilní možnosti konfigurace:Pro aplikace zahrnující korozi, abrazi a vysoké teploty jsou k dispozici různé specifikace čerpadel a možnosti materiálů.
Nižší požadavky na údržbu:Dlouhé servisní intervaly, snížená frekvence údržby a konzistentní provozní výkon pomáhají snižovat celkové provozní náklady.
Výběr ESP by měl být založen na skutečných podmínkách vrtu a provozních požadavcích.
Vyšší produkční vrty vyžadují:Větší průměr čerpadla, vyšší průtoková kapacita, optimalizované hydraulické stupně
Hluboké studny vyžadují: Vyšší výkon hlavy, více stupňů čerpadla, zesílená mechanická struktura
Mezi klíčové faktory patří:Procento vodního řezu, Obsah plynu, Koncentrace písku, Úroveň koroze, Viskozita ropy
Vysokoteplotní studny vyžadují:Vysokoteplotní izolace motoru, Tepelně odolné materiály, Vylepšený design chlazení
Materiály jádra včetně slitinových hřídelí a antikorozních komponentů jsou před výrobou kontrolovány, aby se ověřilo, že splňují požadavky na aplikaci ve spádu.
Ke zlepšení přesnosti zpracování oběžného kola, difuzoru a konstrukčních součástí se používá výpočetní analýza dynamiky tekutin a CNC obrábění.
Každá čerpací jednotka prochází před dodáním zkouškou průtoku, tlakovou zkouškou, provozní zkouškou a kontrolou těsnění.
Pro udržení konzistentního výkonu produktu a snížení montážních odchylek jsou implementovány jednotné montážní postupy a tovární kalibrační procesy.
Záznamy o výrobě a testování jsou udržovány pro sledovatelnost produktu a ověřování projektu.
