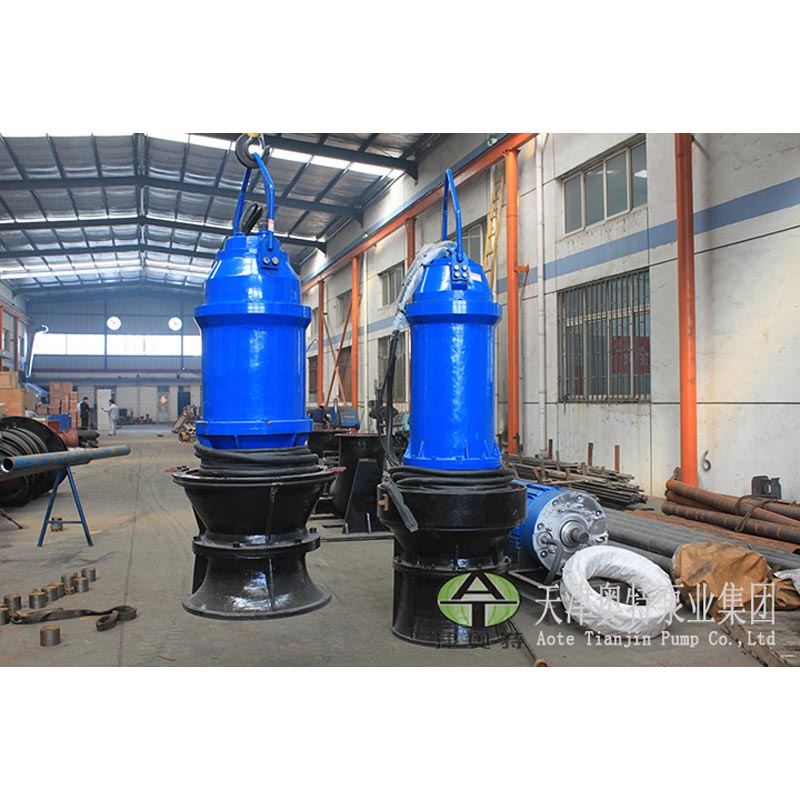

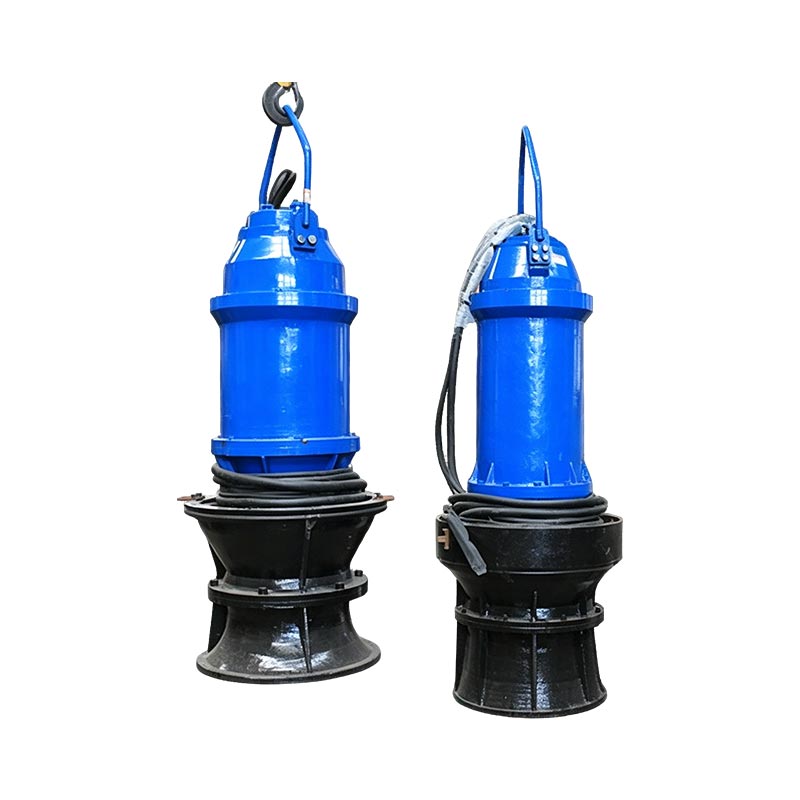

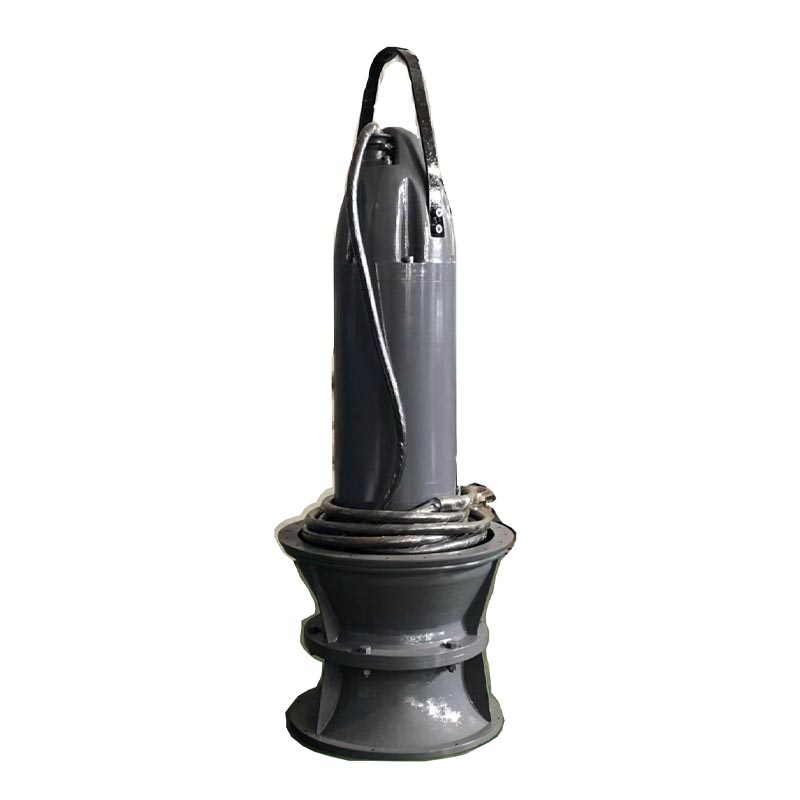

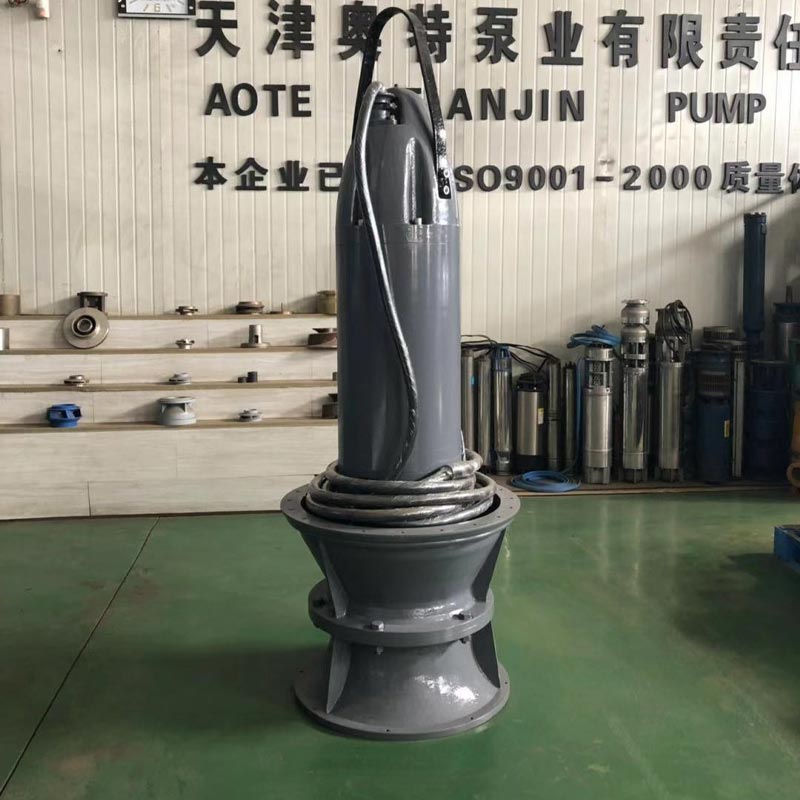

Ponorné axiální průtokové čerpadlo s velkým průtokem

Ponorné axiální průtokové čerpadlo s velkým průtokem je navrženo pro aplikace s přečerpáváním vody vyžadující velký průtok kapacita s nízkou čerpací hlavou. Na rozdíl od konvenčních systémů axiálních čerpadel instalovaných za sucha, tato ponorná konstrukce integruje motor a čerpadlo do jedné kompaktní jednotky, což umožňuje přímý provoz pod vodou bez složité hřídele spojovací struktury.

Ponorná axiální průtoková čerpadla se běžně používají pro aplikace s dopravní výškou pod 15 metrů protipovodňové čerpací stanice, zemědělské zavlažování, komunální kanalizace, cirkulace průmyslové vody a vody odklonové projekty.

Odstraněním potřeby dlouhých převodových hřídelí, oddělených motorových místností a složitého vyrovnání instalace, AOTE axiální průtokové čerpadlo poskytuje flexibilnější řešení pro projekty, kde jsou prostorové, stavební náklady a provozní stabilita jsou kritickými faktory.

Pracovní princip

Čerpadlo generuje vodní tah rotací oběžného kola s axiálním průtokem. Oběžné kolo tlačí vodu v a rovnoběžným směrem podél hřídele čerpadla, čímž vzniká velkoobjemový proud vody s relativně nízkým tlakem.

Ve srovnání s tradičními odstředivými čerpadly jsou axiální průtoková čerpadla vhodnější pro přepravu velkého množství vody na krátké vzdálenosti a malé výškové rozdíly.

Integrovaná ponorná konstrukce umožňuje čerpadlu pracovat přímo ve vodě a zlepšuje chlazení motoru účinnost a snížení požadavků na instalaci.

Hlavní aplikace

V zemědělství se používá k zavlažování a odvodňování; v komunálních aplikacích, pro dešťovou vodu a lehce kontaminované odpadní vody; v průmyslu pro procesní vodu, chladicí vodu a zásobování surovou vodou; a ve vodě Conservancy, pro projekty přesměrování vody. Je vhodný pro dopravu čisté nebo lehce znečištěné vody odpadní vody.

Vlastnosti

1. Vzhledem k tomu, že motor a čerpadlo jsou integrovány do jedné jednotky, není třeba pracně, časově náročné, a složité postupy vyrovnání hřídele na místě. Instalace je extrémně pohodlná a rychlá, eliminuje potřebu k rezervaci vyhrazené čerpací šachty. Pohotovostní čerpadla mohou být skladována ve skladu, čímž se ušetří investice do sací nádrž čerpací stanice. Vzhledem k tomu, že čerpadlo pracuje ponořeno ve vodě, stavební a stavební práce pro čerpací stanice může být výrazně zjednodušena, čímž se sníží nároky na instalaci a ušetří se 30 % až 40 % celkových nákladů náklady na výstavbu čerpací stanice.

2. Vzhledem k tomu, že čerpadlo pracuje pod vodou s vodou proudící kolem motoru, jsou hladiny hluku nízké a chlazení motoru je nízké efektivní. To umožňuje výstavbu podzemních čerpacích stanic a zachování povrchové krajiny.

3. Použití ponorných elektrických čerpadel je nejefektivnějším řešením pro výstavbu čerpacích stanic a řešení problémů protipovodňové ochrany v oblastech řek a jezer s výraznými výkyvy hladiny vody. To eliminuje potřeba dlouhé hřídele mezi motorem a čerpadlem, čímž se zvyšuje provozní bezpečnost a spolehlivost.

Příklady aplikací

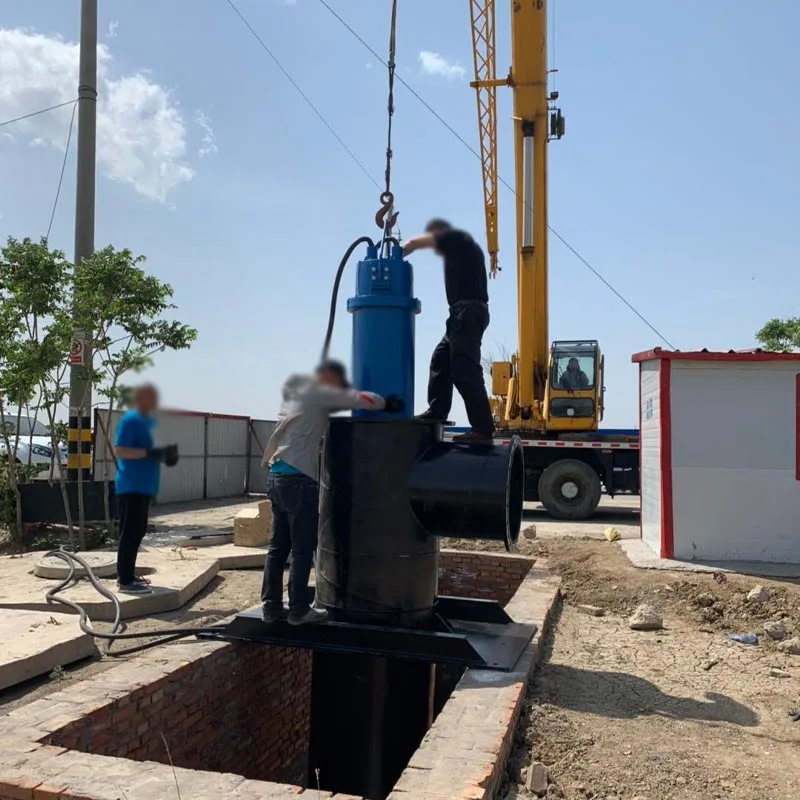

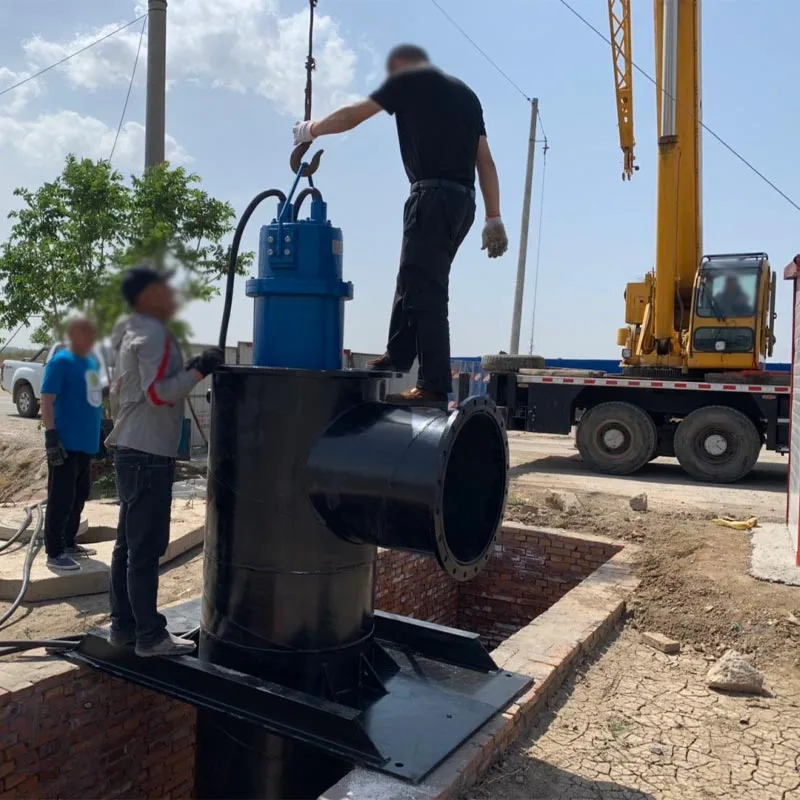

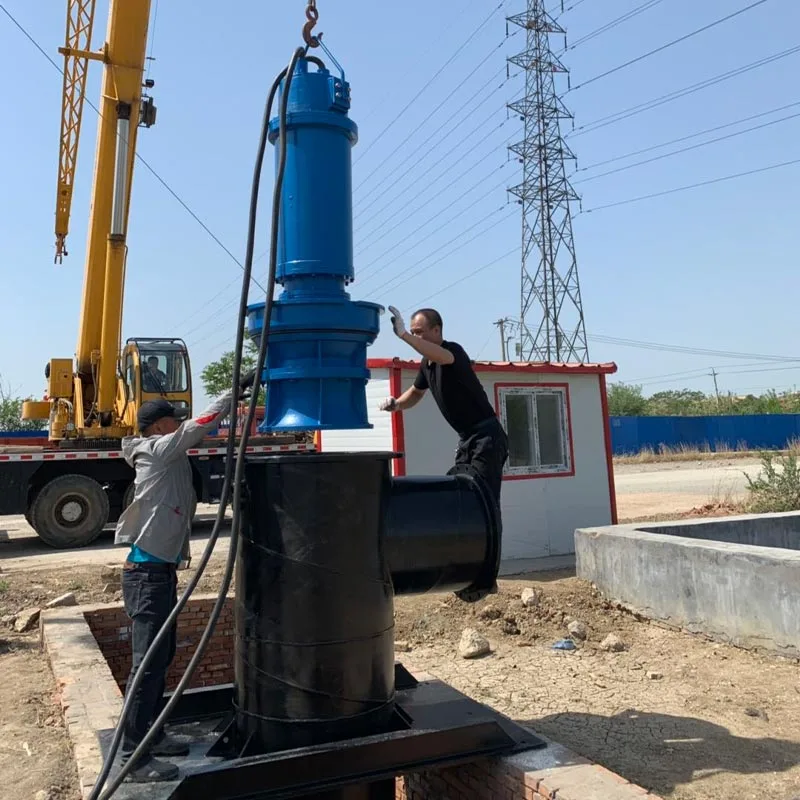

Protipovodňová a odvodňovací čerpací stanice – Tianjin
Typ: 800QZB-50, Q=6000m3/h, V=8,0m, N=185KW

Konfigurace produktu

Ponorná axiální čerpadla s velkým průtokem jsou k dispozici v různých konfiguracích instalace podle požadavky na projekt:

Proč zvolit ponorné axiální průtokové čerpadlo AOTE?

AOTE PUMP se zaměřuje na návrh a výrobu ponorných čerpacích systémů pro náročné vodní hospodářství aplikací.

S praktickými zkušenostmi v oblasti komunálního odvodnění, protipovodňové ochrany, průmyslového zásobování vodou a ochrany vody AOTE PUMP poskytuje řešení čerpadel na základě skutečných provozních podmínek, včetně:

• Požadavek na průtok
• Čerpací hlava
• Instalační prostředí
• Podmínky kvality vody
• Stavební omezení projektu

Od výběru čerpadel až po technickou podporu, náš technický tým pomáhá zákazníkům vyvinout vhodná řešení čerpání různé projekty přenosu vody.

FAQ

Q1: Jaký je rozdíl mezi axiálním průtokovým čerpadlem a odstředivým čerpadlem?

Axiální průtoková čerpadla jsou navržena pro velké průtoky a nízké dopravní výšky, zatímco odstředivá čerpadla se obecně používají pro aplikace s vyšším tlakem a středním průtokem. Axiální průtoková čerpadla se běžně používají při kontrole povodní, zavlažování a projekty přenosu vody.

Otázka 2: Proč zvolit ponorné axiální čerpadlo místo tradičního axiálního čerpadla?

Ponorná konstrukce integruje motor a čerpadlo do jedné jednotky, čímž eliminuje problémy se souosostí hřídele a snížení požadavků na instalaci. Je vhodný zejména pro projekty s omezeným prostorem nebo proměnlivou vodou úrovně.

Q3: Dokáže toto velkoprůtokové ponorné axiální čerpadlo zvládnout odpadní vodu?

Čerpadlo je určeno především pro aplikace s čistou vodou a lehce znečištěnou odpadní vodou. Pro odpadní vody obsahující velké pevné částice nebo těžký kal, může být vyžadována přizpůsobená konstrukce čerpadla.

Q4: Jaké informace jsou potřebné pro výběr čerpadla?

Zákazníci by měli poskytnout:
Požadovaný průtok (m³/h)
čerpací hlava (m)
Vodní poměry
Způsob instalace
Provozní prostředí
Naši inženýři mohou doporučit vhodný model čerpadla na základě požadavků projektu.
