Vysokoteplotní elektrické ponorné čerpadlo

Vysokoteplotní elektrické ponorné čerpadlo (ESP) je určeno pro studny s vysokou teplotou vody, geotermální vrty a náročné aplikace zvedání dolů. Vyvinuto na základě technologie ESP na ropném poli, kombinuje odolnost vůči vysokým teplotám komponenty motoru, kompaktní struktura s tenkými otvory a vícestupňová hydraulická konstrukce zajišťující stabilní zvedání vody výkon v drsných podzemních podmínkách.

S provozní schopností v prostředí s teplotou motoru až 260 °C a kompatibilitou s 4,5" až 10-3/4" plášťové systémy, toto vysokoteplotní čerpadlo ESP je vhodné pro extrakci geotermální energie, průmyslové studny s horkou vodou, hluboké vodní zdroje a další aplikace, kde konvenční ponorná čerpadla nemohou efektivně fungovat.

Klíčové vlastnosti

1. Odolnost vůči vysokým teplotám pro drsné podmínky ve spádu

Čerpadlo je speciálně navrženo pro nepřetržitý provoz v vysokoteplotní podzemní prostředí. Motorový systém využívá izolační materiály odolné vysokým teplotám a tepelně stabilní komponenty pro snížení tepelného stárnutí a udržení elektrického výkonu během dlouhodobého provozu.

Klíčový teplotní výkon:

Teplotní odolnost motoru do 260°C

Vhodné pro geotermální vrty s teplotami dna až 200°C

Navrženo pro nepřetržitý provoz při vysokoteplotní extrakci vody

Snížené riziko poruchy izolace a poruchy motoru způsobené nadměrným teplem

Ve srovnání se standardními ponornými čerpadly poskytuje toto vysokoteplotní ESP lepší tepelnou stabilitu projekty geotermálních a teplovodních vrtů.

2. Kompaktní design s tenkými otvory pro různé velikosti pouzdra

Vysokoteplotní elektrické ponorné čerpadlo, původně vyvinuté pro aplikace s úzkými vrty v ropných polích vyznačuje se strukturou s kompaktním průměrem, která umožňuje instalaci do jímek s omezeným prostorem.

Optimalizovaná konfigurace čerpadla, ochrany a motoru poskytuje flexibilní instalační řešení pro různé skříně velikosti.

Použití 4,5palcového pouzdra s minimálním vnitřním průměrem 99,6 mm pro konfiguraci jednotky

Použití 5,5palcového pouzdra s minimálním vnitřním průměrem 118,6 mm pro konfiguraci jednotky

Použití 7palcového pouzdra s minimálním vnitřním průměrem 150,4 mm pro konfiguraci jednotky

Použití 8-5/8palcového pouzdra s minimálním vnitřním průměrem 196,2 mm pro konfiguraci jednotky

Použití 10-3/4palcového pláště s minimálním vnitřním průměrem 247,9 mm pro konfiguraci jednotky

Vysoký výkon při zvedání hlavy pro hluboké studny

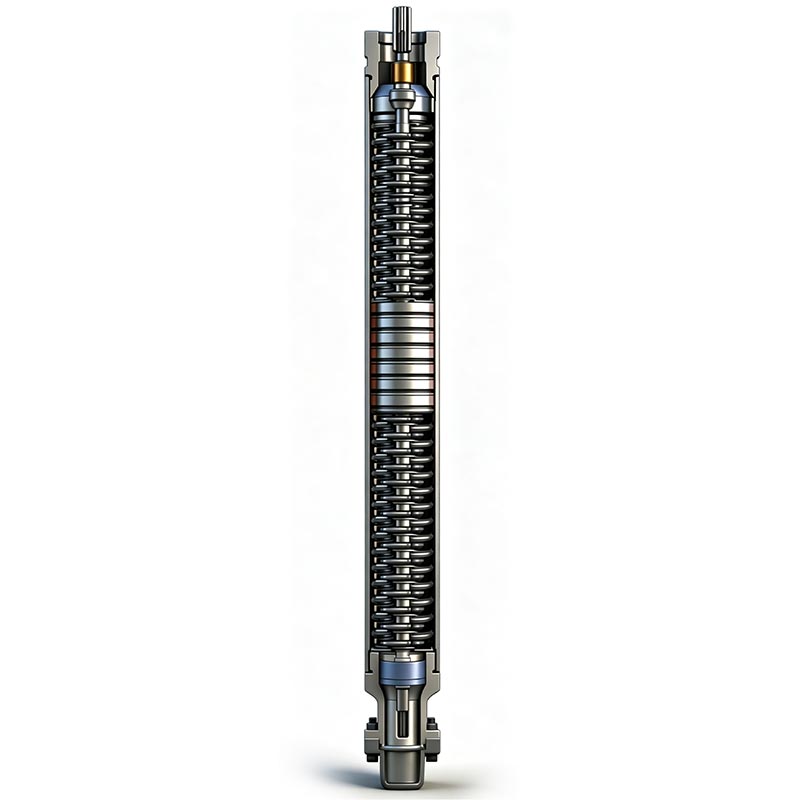

Vysokoteplotní čerpadlo ESP využívá vícestupňovou odstředivou hydraulickou strukturu optimalizovanou pro aplikace v hlubokých vrtech.

Hydraulická konstrukce zajišťuje:
Vysoká schopnost zdvihání hlavy
Stabilní tlakový výstup
Nepřetržitá těžba vody z hlubinných geotermálních vrtů
Vylepšený výkon v podzemních podmínkách s vysokou teplotou

Je vhodný pro projekty vyžadující dálkové vertikální zvedání, včetně geotermálních topných systémů, průmyslových zásobování teplou vodou a rozvoj hlubokých vodních zdrojů.

Stabilní provoz a energeticky účinná konstrukce motoru

Motorový systém je navržen pro vysokou zátěž a nepřetržitý provoz v náročných prostředích.

Hlavní výhody výkonu:
Možnost startování s plným točivým momentem pro stabilní start
Konstrukce axiálního ložiska odolná proti vysokému zatížení
Optimalizovaná konstrukce rotoru pro snížení elektrických ztrát a tvorby tepla
Komponenty ze slitiny odolné proti opotřebení pro lepší životnost

Ve srovnání s konvenčními čerpadly ESP pomáhá optimalizovaná konstrukce motoru snížit spotřebu energie a dlouhodobě zlepšit provozní účinnost ve vysokoteplotních vrtech.

Technické specifikace

Průvodce výběrem vysokoteplotního čerpadla ESP

Výběr správné konfigurace ESP vyžaduje zvážení několika podmínek vrtu:

Pro přesný výběr modelu by zákazníci měli poskytnout:
Hloubka studny
Velikost pouzdra
Teplota vody
Požadovaný průtok
Nutná zvedací hlava
Informace o napájení

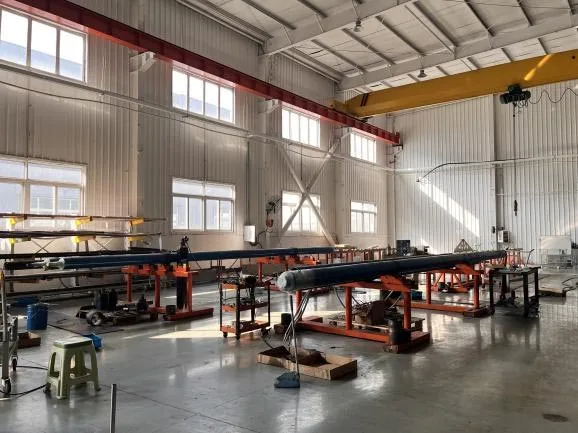

Výroba a kontrola kvality

Každé vysokoteplotní elektrické ponorné čerpadlo ESP je vyrobeno podle přísné průmyslové výroby postupy.

Kontrola kvality zahrnuje:
Testování izolačního výkonu motoru
Kontrola elektrické bezpečnosti
Testování hydraulického výkonu
Kontrola rozměrů součástí
Ověření montáže

Výrobní proces se zaměřuje na zajištění stabilního provozu, přesné montáže a dlouhé životnosti v geotermálních a prostředí studní s vysokou teplotou.

Aplikace

Vysokoteplotní elektrické ponorné čerpadlo je široce používáno v:
Projekty geotermální energie
Geotermální topné systémy
Projekty výroby geotermální energie
Hlubinná těžba geotermálních zdrojů
Průmyslové studny teplé vody
Zásobování průmyslovou procesní vodou
Využití vysokoteplotní podzemní vody
Velké cirkulační systémy teplé vody
Ropná pole a energetické aplikace
Vysokoteplotní injektážní studny
Aplikace pro hloubkové zvedání
Složitá podzemní prostředí

FAQ

Q1: Jaká je maximální provozní teplota tohoto vysokoteplotního elektrického ponorného čerpadla (ESP)?

A1: Toto čerpadlo je profesionálně vyvinuto a optimalizováno pro drsné vysokoteplotní pracovní podmínky na ropných polích obstála ve zkoušce extrémních průmyslových prostředí. Dokáže udržet dlouhodobý stabilní provoz při plném zatížení při a teplota motoru 200 °C a přizpůsobení se spodním teplotám až 163 °C, plně vyhovující dlouhodobým a stabilní provozní požadavky různých vysokoteplotních vrtů a hlubinných geotermálních vrtů.

Q2: Pro jaké typy studní je design s malým průměrem vhodný?

A2: Díky vysoce standardnímu designu tenkých děr, který byl původně přizpůsoben pro úzké vrty na ropných polích, kompaktní konstrukce vysokoteplotního elektrického ponorného čerpadla (ESP) s malým průměrem je dokonale vhodná pro úzkovrtané studny s vysokou teplotou vody, štíhlé geotermální vrty a renovované staré studny. Řeší to problém instalace velkých ponorných čerpadel v omezených prostorových vrtech a výrazně zlepšuje míra využití malorážové vysokoteplotní vody a geotermálních vrtů.

Q3: Jaké jsou hlavní aplikační scénáře tohoto produktu?

A3: Původně navržený a vyzrálý aplikovaný pro komplexní vysokoteplotní pracovní podmínky na ropných polích se spolehlivostí kvalitní a stabilní výkon, tento produkt byl úspěšně rozšířen o nový zdroj energie a vody rozvojová pole. Je široce použitelný pro hluboké vysokoteplotní studny, průmyslovou vysokoteplotní vodu zásobovací vrty, hlubinné geotermální vrty, projekty na výrobu geotermální energie a geotermální vytápění. Díky své odolnosti vůči vysokým teplotám a vysokému zdvihu na úrovni ropných polí poskytuje efektivní a spolehlivá umělá zvedací řešení pro využití vysokoteplotních vodních zdrojů a geotermální energie vývoj.
