Elektrické ponorné čerpadlo pro ropný vrt

Elektrické ponorné čerpadlo (ESP) je umělé zvedací zařízení používané ke zlepšení produktivity ropných vrtů. to je primárně se používá ve středně hlubokých ropných vrtech, ropných vrtech s vysokou vodou, těžkých ropných vrtech a těžebních vrtech na moři ropná pole. Systém se skládá z hlavních součástí, jako je ponorný motor, chránič, separátor plynu a kapaliny, a vícestupňové odstředivé čerpadlo. Motor pohání čerpací jednotku tak, aby se otáčela vysokou rychlostí a neustále se zvedala ropy z vrtu na povrch.

Ve srovnání s tradičními metodami mechanického získávání oleje nabízejí ESP výhody, jako je široký rozsah zdvihu, přizpůsobivost prostředí hlubokých vrtů, menší povrchová stopa a silná schopnost nepřetržitého provozu. Oni lze přizpůsobit podle hloubky vrtu, velikosti pláště, viskozity ropy, obsahu plynu a korozivního prostředí, poskytující spolehlivé řešení umělého výtahu pro dlouhodobě stabilní produkci ropných polí.

Princip fungování produktu

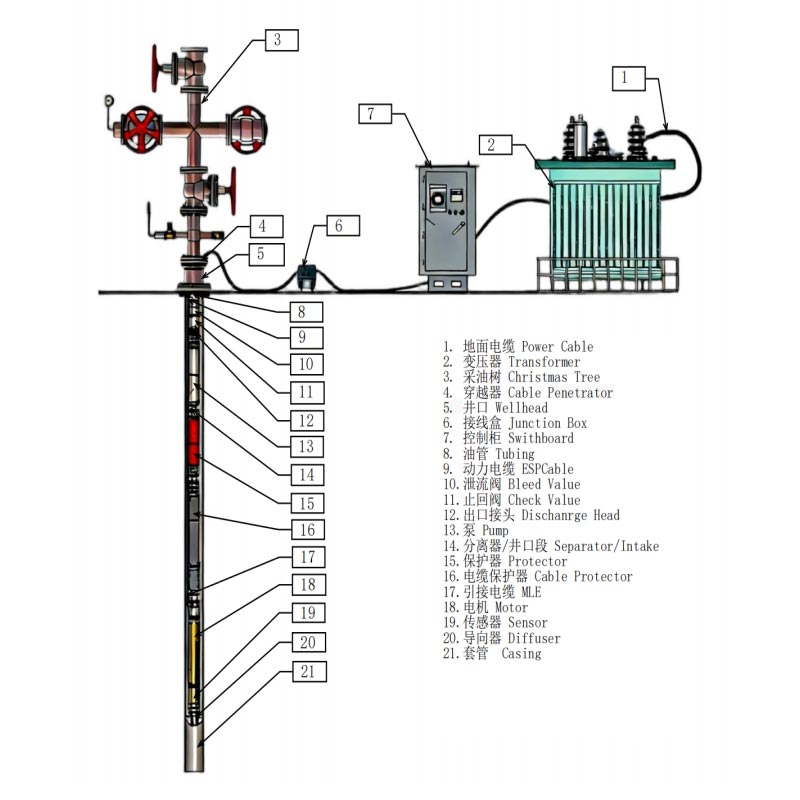

Systém ESP je instalován pod hladinou kapaliny v ropném vrtu a dodává energii do ponorného motoru přes povrchová ovládací skříň.

Během provozu:

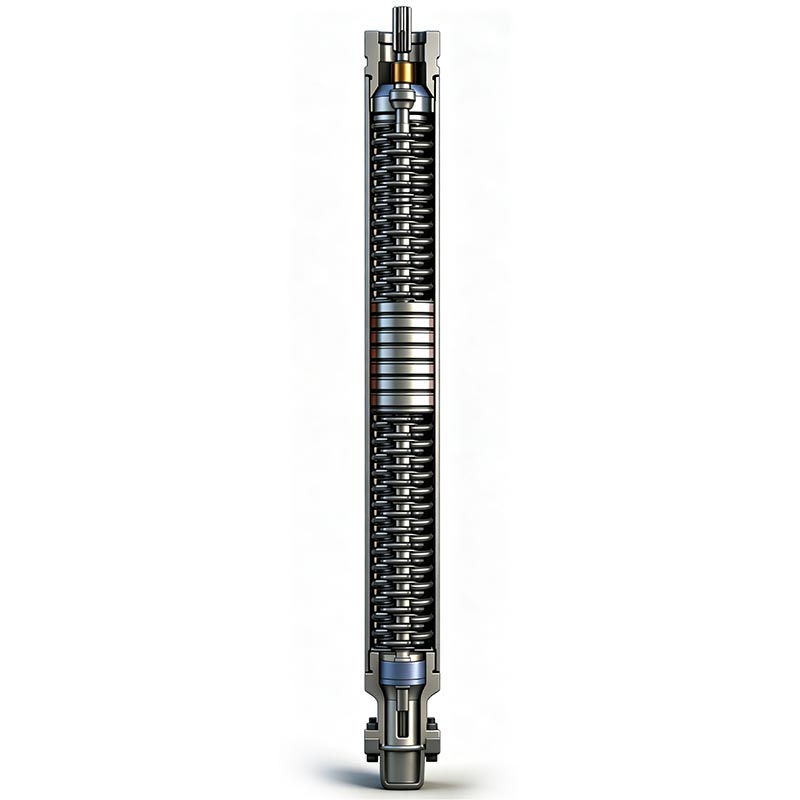

Ponorný motor pohání vícestupňové odstředivé čerpadlo k otáčení;

Kapalina studny vstupuje do těla čerpadla přes vstup;

Vícestupňová oběžná kola postupně zvyšují tlak;

Do povrchového potrubí je dopravována směs ropy, zemního plynu a formační vody;

Chránič izoluje tekutinu vrtu od vnitřního mazacího oleje motoru a zajišťuje tak dlouhodobý stabilní provoz motoru.

ESP zvyšuje výrobní kapacitu nepřetržitým tlakováním ve spodních vrtech, díky čemuž je zvláště vhodný pro ropné vrty s nedostatečným přirozeným tlakem nebo ty, které vyžadují zlepšenou účinnost těžby.

Materiál a technologie výroby

Stupeň čerpadla je vyroben z korozivzdorné legované oceli a je precizně obroben CNC, aby byl zajištěn hladký a vysoký průtok účinnost.

Ponorný motor používá izolační materiály odolné proti vysokým teplotám, které zajišťují stabilní provoz i v prostředí s vysokou teplotou. Chránič používá speciální izolační olej, který účinně zabraňuje ropě, solanky a plynu, aby se dostaly do součástí motoru.

Všechny kritické komponenty procházejí antikorozním nátěrem a těsnící úpravou. Naše automatizovaná montážní linka zajišťuje přesné sladění každého komponentu. Každé elektrické ponorné čerpadlo pro hotové ropné vrty prochází komplet simulační test před dodávkou.

Klíčové vlastnosti výkonu

1. Vhodné pro komplexní prostředí ropných vrtů

ESP lze aplikovat na: hluboké vrty, směrové vrty, plošinové vrty na moři, ropné vrty s vysokou vodou, těžký olej tepelné rekuperační vrty a malé pažnicové vrty.

2. Vysoká výrobní kapacita

Konstrukce vícestupňového odstředivého čerpadla poskytuje nepřetržitou a stabilní zvedací kapacitu a nabízí lepší produkci účinnost ve vysoce produkčních ropných vrtech ve srovnání s tradičním čerpacím zařízením.

3. Snížené požadavky na povrchové vybavení

Celá čerpací jednotka je instalována v podvrtu: snižuje povrchovou stopu zařízení, snižuje provozní hlučnost a takže je vhodný pro prostorově omezená prostředí, jako jsou pobřežní plošiny.

4. Vynikající odolnost proti korozi

Pro zásobníky obsahující síru, vysoký obsah soli a vysoké teploty, legované oceli a nerezové materiály, s antikorozními povlaky, lze použít ke zlepšení dlouhodobé spolehlivosti zařízení.

Použití 4,5palcového pouzdra s minimálním vnitřním průměrem 99,6 mm pro konfiguraci jednotky

Použití 5,5palcového pouzdra s minimálním vnitřním průměrem 118,6 mm pro konfiguraci jednotky

Použití 7palcového pouzdra s minimálním vnitřním průměrem 150,4 mm pro konfiguraci jednotky

Použití 8-5/8palcového pouzdra s minimálním vnitřním průměrem 196,2 mm pro konfiguraci jednotky

Použití 10-3/4palcového pláště s minimálním vnitřním průměrem 247,9 mm pro konfiguraci jednotky

Jaké faktory je třeba vzít v úvahu při výběru elektrického ponorného čerpadla?

Výběr ESP není založen pouze na výkonu; vyžaduje komplexní zvážení následujících věcí:
1. Hloubka studny: Čím hlubší je studna, tím vyšší je hlava a tím větší je požadovaný výkon.
2. Výrobní požadavky: Určete počet stupňů čerpadla a objem na základě cílové denní výroby.
3. Vlastnosti ropy: Včetně viskozity ropy, obsahu písku, vodního řezu a poměru plyn-olej.
4. Podmínky vrtu: Včetně velikosti pláště, teploty, korozního prostředí a úhlu sklonu vrtu. Komplexním přizpůsobením těchto parametrů lze snížit rizika přetížení ESP, plynového uzávěru a předčasného selhání.

Hlavní aplikační scénáře

Elektrická ponorná čerpadla pro ropné vrty jsou široce používána v:
Rozvoj ropných polí na pevnině
Těžba ropy na moři
Produkce hlubokých ropných vrtů
Vysoké vodní nádrže
Projekty tepelné obnovy těžké ropy
Směrové a horizontální studny
Jsou zvláště vhodné pro projekty na ropných polích vyžadující dlouhodobou nepřetržitou produkci a vysoký denní výkon.

Kompatibilita příslušenství

Toto ESP se řídí jednotnými rozměrovými standardy API, dokonale se hodící podpůrné příslušenství včetně plochého kabelu ESP, sestava těsnění ústí vrtu, skříň s proměnnou frekvencí, síto a průtokoměr. Standardní rozhraní realizuje rychlou montáž na místě, zjednodušuje instalaci a pozdější kontrolní údržbu, zkracuje kompletaci studny stavební cyklus.

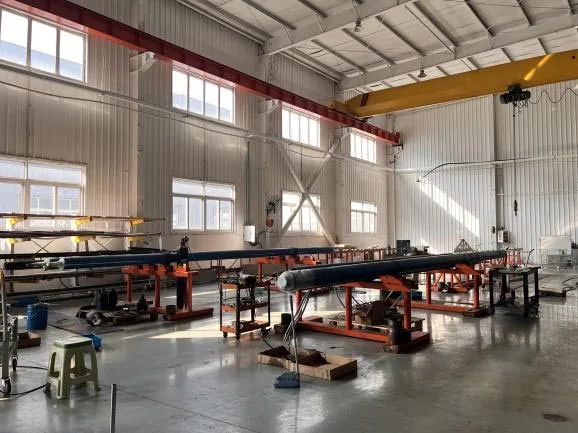

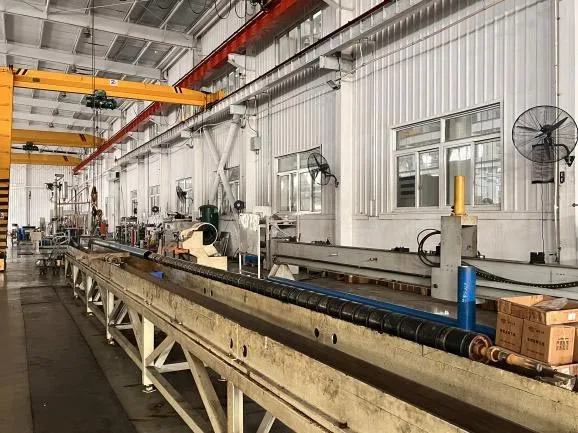

Tovární výroba a kontrola kvality

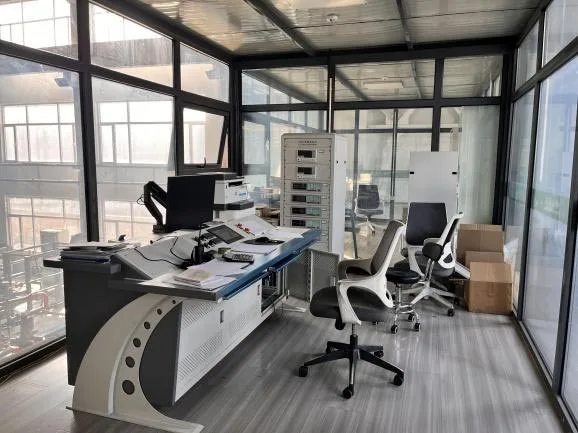

Během výroby procházejí klíčové komponenty komplexním testováním:
Testování chemického složení surovin
Testování CNC přesného obrábění
Testování dynamického vyvážení rotoru
Testování izolačního výkonu motoru

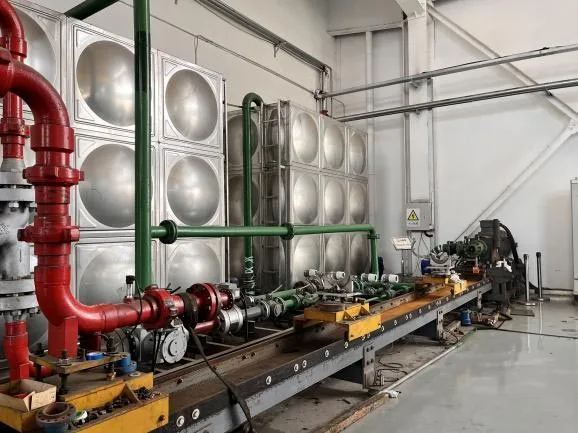

Tlaková zkouška čerpací jednotky
Testování těsnícího výkonu

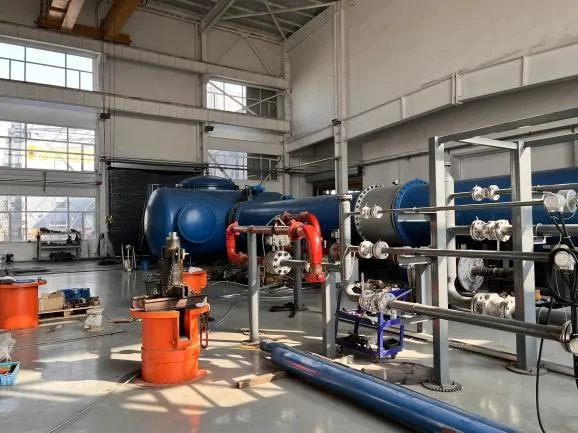

Kompletní testování simulace provozu stroje
Všechny systémy ESP procházejí před opuštěním továrny ověřením výkonu, aby bylo zajištěno, že splňují dlouhodobé provozní požadavky ropného pole.

FAQ

Q1: Jaké pracovní podmínky nejvíce vyhovují elektrickému ponornému čerpadlu pro ropný vrt?

A1: Používá se hlavně pro hluboké ropné vrty, těžké ropné vrty a pobřežní těžební vrty. Poskytuje stabilní umělý zdvih s vysokým průtokem v úzkých skříních a prostředích s vysokými teplotami.

Q2: Jak ESP odolává korozi způsobené tvorbou solanky?

A2: Klíčové komponenty toku a převodovky používají materiál ze slitiny síry s antikorozním povlakem. Vestavěný Chránič izoluje korozivní kapalinu, aby chránil jádro motoru a dosáhl dlouhodobého podzemního provozu.

Q3: Můžeme upravit parametry čerpadla pro speciální požadavky na nádrž?

A3: Ano. Poskytujeme profesionální OEM elektrické ponorné čerpadlo pro servis ropných vrtů, přizpůsobení stupňů čerpadla, výkon motoru a antikorozní třídy podle hloubky vrtu, hrubé viskozity a složení vody při tvorbě.

Proč si vybrat náš systém ESP?

Specializujeme se na výrobu umělých zdvihacích zařízení pro ropná pole a poskytujeme kompletní řešení konfigurace ESP přizpůsobené různým podmínkám studny.

Mezi naše výhody patří:
Podpora pro různé velikosti pouzdra
Poskytování kompletních systémů včetně čerpadel, motorů a chráničů
Podpora přizpůsobených materiálů odolných proti korozi
Uspokojení potřeb aplikací na pevnině i na moři
Nabízet OEM výrobní služby
Komplexní systém dodávek náhradních dílů
Kompletní testování výkonu před odesláním

Od výběru zařízení a přizpůsobení systému až po poprodejní podporu údržby poskytujeme stabilní a spolehlivé ESP řešení pro zákazníky ropy a zemního plynu po celém světě.
