Akumulace vody je jednou z hlavních výzev ovlivňujících efektivitu a bezpečnost těžby. Nadměrná podzemní voda, srážky, a podzemní průsaky mohou přerušit výrobu, poškodit zařízení a zvýšit provozní náklady.

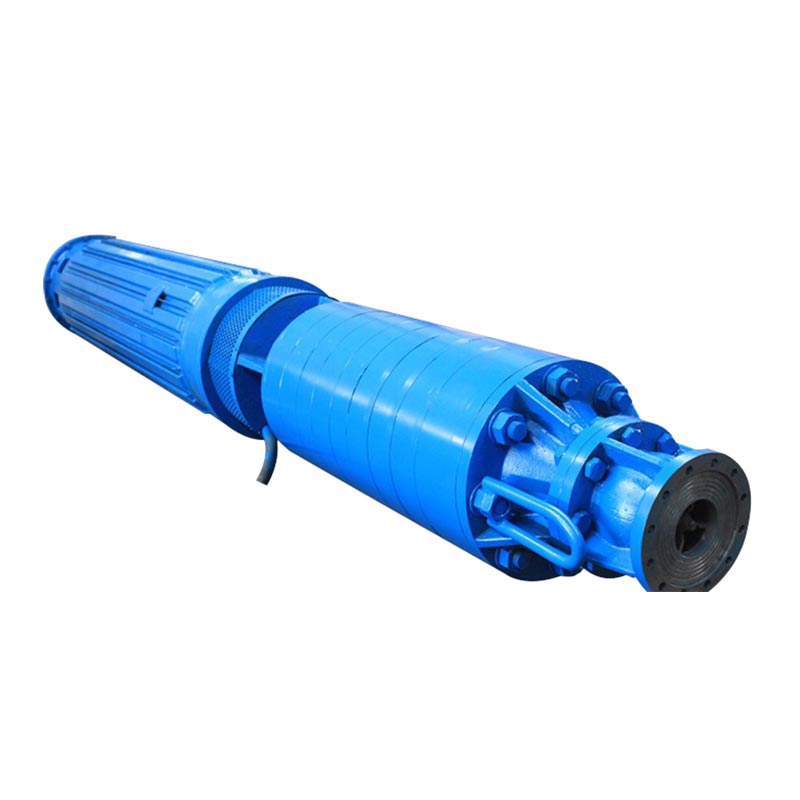

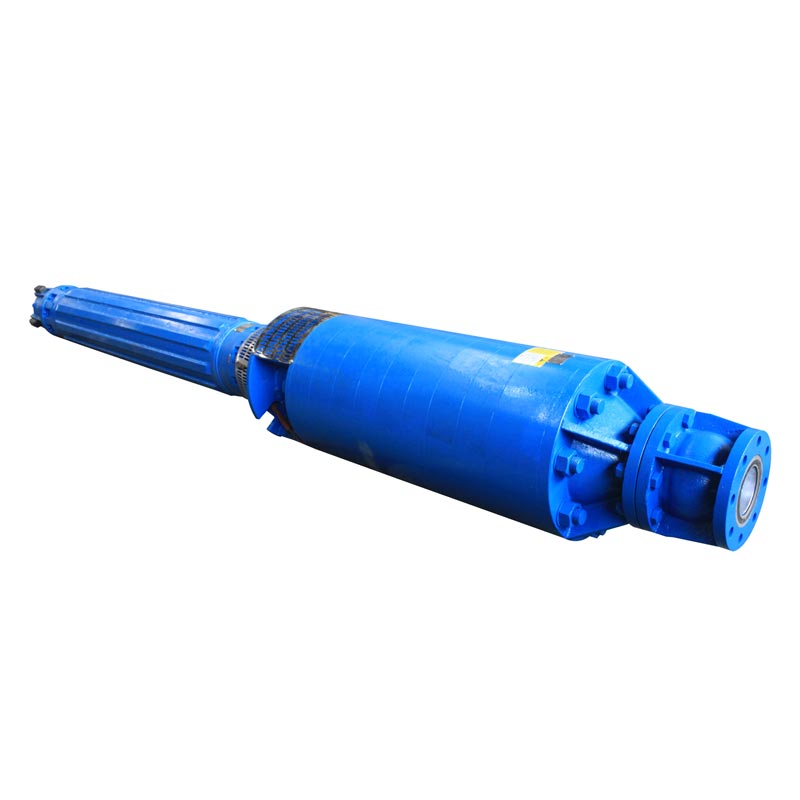

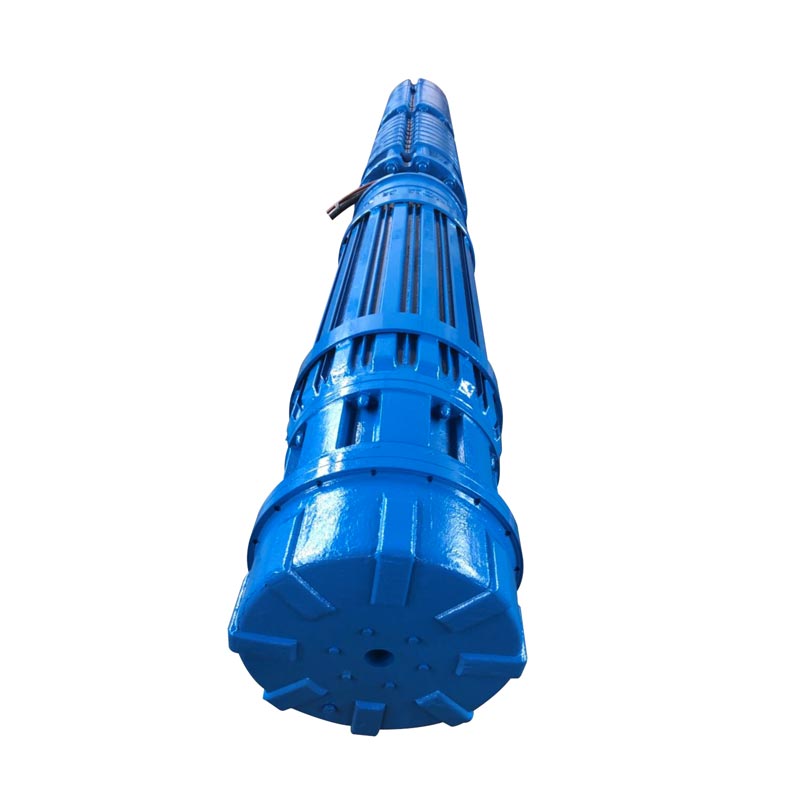

Drenážní ponorné důlní čerpadlo je navrženo pro náročné aplikace při odvodňování dolů, kde je nepřetržité vyžaduje provoz a dlouhou životnost. Navrženo s vysoce výkonným odstředivým hydraulickým systémem a robustní technologie ponorných motorů, zajišťuje stabilní odvod vody i v hlubinných dolech, velkých povrchových jámách a prostředích obsahující abrazivní částice.
Od uhelných a měděných dolů po místa těžby zlata, cínu a diamantů, toto čerpadlo poskytuje spolehlivé odvodnění výkon v náročných podmínkách.
Čím nižší je zatížení jednotky od axiálního tahu a vtahovaných pevných látek a bahna, tím vyšší je provozní spolehlivost.
Čím vyšší provozní spolehlivost, tím delší životnost. Pro ponorná motorová čerpadla s HDM, která může být 10 let nebo více.
Čím delší životnost a čím vyšší účinnost (až 90% plus), tím nižší jsou provozní náklady.
Průtok Q: až 6000 m'/h (26500 US gpm)
Dopravní výška H: až 1500 m (5000 stop)
Tlak p: až 150 bar (2200 Psi)
Rychlost n: až 3600 ot./min
Údaje o výkonu motoru:
Frekvence: 50 Hz/ 60 Hz
Napětí V: až 14000 voltů
Výkon motoru P: až 5000 kW (6700 HP)
Rychlost n: až 3600 ot./min
Teplota t: až 100 ℃
Materiály: Materiály jsou vybírány individuálně podle vašich požadavků Včetně šedé litiny, tvárné litiny, bronzu, hliníkového bronzu, duplexní nerezové oceli.
(1) Ponorné čerpadlo se vyznačuje odstředivým oběžným kolem a konstrukcí radiálních vodicích lopatek; během provozu je kapalina nasávána radiálně a vypouštěna radiálně;
(2) Toto ponorné čerpadlo se primárně skládá z oběžného kola, těsnicího kroužku, horních a spodních vodicích lopatek, horní a dolní mezilehlé části, sací části, výtlačné části, hřídele čerpadla, horního axiálního ložiska, pouzdra vodicí lopatky a mezilehlé přechodové části.
(3) Pracovní komora čerpadla se skládá z oběžného kola, vodicích lopatek a mezisekcí. Oběžné kolo, ložisková pouzdra a ocelová pouzdra tvoří sestavu rotoru, zatímco kluzná ložiska jsou instalována v sací části, výtlačné části a mezilehlé přechodové části pro podporu sestavy rotujícího rotoru.
(4) Pro vyrovnání axiálních sil jsou oběžná kola uspořádána symetricky: horní oběžné kolo se otáčí ve směru hodinových ručiček, zatímco spodní oběžné kolo je instalováno v opačném směru. Axiální síly generované oběžnými koly během provozu se vzájemně ruší a případná zbytková axiální síla je nesena axiálním ložiskem připojeným k motoru, čímž se prodlužuje životnost jednotky.
(5) Rotor je umístěn pomocí radiálního osazení spojky čerpadla tak, aby byl vyrovnán se spojkou skříně ložiska motoru, a je axiálně zajištěn šrouby, aby se vytvořilo pevné spojení.
(1) Motor se skládá ze statoru, rotoru, horních a spodních vodicích ložisek, axiálních ložisek, základny, těsnění prodloužení hřídele sestava a další komponenty.
(2) Prodloužení hřídele motoru je utěsněno pomocí pryžového olejového těsnění a mechanického těsnění.
(3) Gumová expanzní měchýřka je instalována ve spodní části motoru, aby vyrovnala tlak mezi motorem vnitřní dutina a vnější voda, když dojde k tepelné roztažnosti a smrštění uvnitř motoru nebo když dojde k vnější hladina vody kolísá. Spodní část motoru je obložena korozivzdorným pozinkovaným plechem kov.
(4) Vnější povrch krytu motoru obsahuje chladicí žebra a kanály chladicí vody. Během provozu je vnitřek motoru je naplněn vodou, která cirkuluje pomocí oběžného kola ve spodní části rotoru, aby bylo zajištěno rovnoměrná vnitřní teplota. Současně se rozptýlí vysokorychlostní proud vody po vnějším povrchu motoru teplo z krytu, chladicích žeber a povrchů vodních kanálů.
(5) Vinutí statoru motoru používá vysokonapěťový, voděodolný izolovaný drát, který nabízí vynikající teplotu odolnost a izolační vlastnosti. Vodiče vinutí jsou připojeny k vysokonapěťovému, voděodolnému napájecímu kabelu. Kromě toho jsou k povrchu konců vinutí připevněny teplotní senzory pro monitorování vody teplota kolem nich. Teplotní čidla se připojují na čtyřžilový kabel; oba kabely jsou vyvedeny přes otvory pro výstup kabelů v horním vedení ložiskové pouzdro.
(6) Rotor je typu s kotvou nakrátko, s klecí vyrobenou z měděných vodičů.
(7) Horní a spodní pouzdra vodicích ložisek jsou opatřena ložiskovými pánvemi a axiální ložisko je instalováno na spodní konec rotoru. Sestava axiálního ložiska se skládá z horního a spodního axiálního ložiska a kluzného ložiska deska, které se používají k podpoře axiálních sil; horní axiální ložisko je segmentového prstencového typu, zatímco spodní axiální ložisko je segmentový sektorový typ.
Efektivní odstraňování podzemní vody z podzemních uhelných dolů.
Vhodné pro drenážní systémy těžby mědi, zlata, cínu a diamantů.
Zvládá akumulaci srážek a regulaci podzemních vod ve velkých těžebních jámách.
Vysokotlaká konfigurace pro hluboko pod zemí.
Čerpadlo je určeno pro důlní vody obsahující podzemní vody, sedimenty a suspendované částice. Výběr materiálu lze přizpůsobit podle vodních podmínek.
V závislosti na konfiguraci může čerpadlo dosahovat dopravní výšky až 1500 metrů, takže je vhodné pro hlubinné doly drenážní aplikace.
Mezi běžné materiály patří litina, tvárná litina, bronz, hliníkový bronz a duplexní nerezová ocel. The výběr závisí na požadavcích na korozi a otěr.
Ano. Hydraulický výkon čerpadla, napětí motoru, výkon, materiály a konfiguraci lze přizpůsobit podle požadavky projektu.
