pancéřovaný kabel MLE

Zařízení pro ropná pole obvykle pracují v prostředích, kde jsou kabely náchylné na vibrace, tažení, náraz a kontaminace olejem. Za těchto podmínek se běžné ploché kabely mohou rychle opotřebovat kulaté pancéřované kabely se obtížně instalují v prostorově omezených situacích.

Vývoj pancéřovaných kabelů MLE má za cíl vyřešit oba tyto problémy.
Jejich plochá struktura optimalizuje rozložení kabelů v omezených prostorech pro vybavení, zatímco integrované kovové pancéřování zajišťuje dodatečná ochrana proti vnějšímu mechanickému poškození bez výrazného zvýšení tloušťky kabelu. Obrněný kabel, kombinující flexibilitu a mechanickou pevnost, vydrží časté pohyby při zachování stability elektrický výkon.

Typické aplikace zahrnují těžební vozíky, kabelové těžební systémy, ovládací zařízení vrtu, podzemní kabel příkopy, mobilní jednotky namontované na smyku a podpůrná zařízení na moři, to vše vyžaduje rovnováhu flexibility a trvanlivost.

Konstrukčním cílem pancéřovaných kabelů MLE není pouze zvýšení mechanické pevnosti, ale také snížení neočekávaných prostojů v důsledku poškození kabelu, čímž pomáhá operátorům snížit náklady na údržbu a prodloužit intervaly údržby.

Materiál a výroba

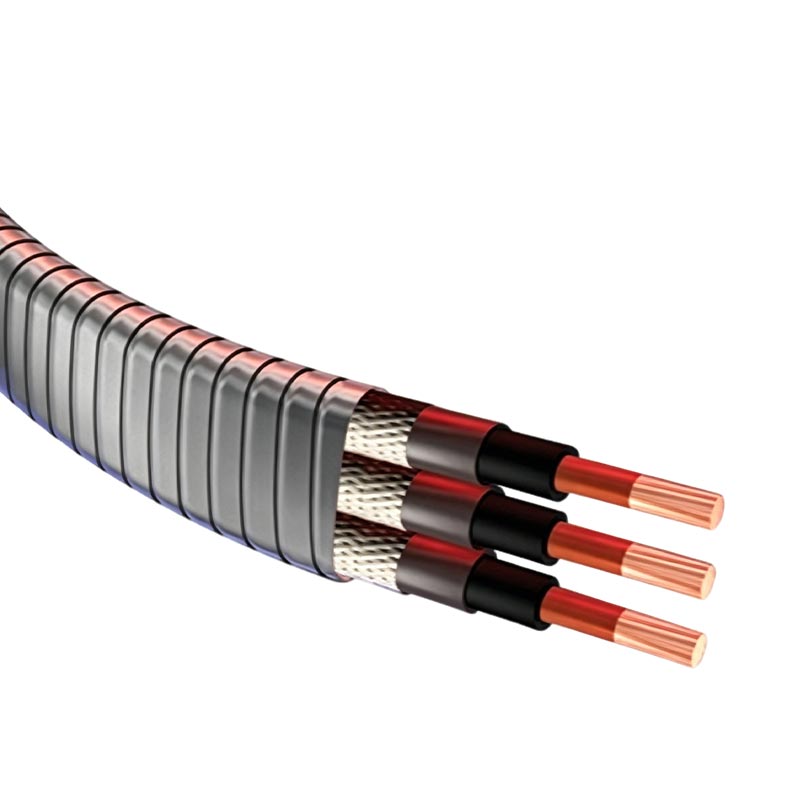

Pancéřované kabely MLE využívají vysoce čisté pocínované lankové měděné vodiče, které nabízejí vynikající flexibilitu a jsou ve spojení s jednotnou, oleji odolnou izolační vrstvou XLPE pro zajištění stabilního oddělení jádra.

Vnitřní plášť je zapouzdřen v propleteném pancíři z pozinkované oceli, který tvoří robustní mechanickou ochranu vrstva; vnější plášť je vyroben z kompozitního materiálu TPU odolného vůči oleji a korozi, který je odolný proti erozi ropa, slaná voda a štěpná kapalina.

Celý výrobní proces využívá automatizované ploché kabely a průběžné obrněné výrobní linky, aby byla zajištěna konzistence ve vnitřní struktuře. Jako přední dodavatel pancéřovaných kabelů MLE v Číně každá šarže vysoce kvalitního produktu kabely procházejí úplnou kontrolou procesu a běžně používané modely jsou snadno dostupné.

Hlavní výhody

1. Ultra plochý a mini design, vhodný pro úzké mezery v ústí vrtu a kabelové řetězy zařízení pro těžbu dřeva;
2. Vestavěný kovový pancíř poskytuje silnou odolnost proti tlaku, poškrábání a hlodavcům, vhodný pro mělká ropná pole a prostředí s těžkými vrty;
3. Vysoce pružná lanková struktura s malým poloměrem ohybu, schopná vydržet miliony cyklů vratného brzdění bez přerušení vodiče, vhodná pro mobilní dřevorubecké nástroje;
4. Vynikající odolnost proti oleji a chemické korozi; pancéřování poskytuje pomocné elektromagnetické stínění, bránící rušení signálu ve složitých elektromagnetických prostředích ropných polí. Naše pancéřované kabely MLE mají životnost daleko přesahující životnost běžných nepancéřovaných plochých kabelů.

Proč tyto kabely fungují lépe v aplikacích na ropných polích?

Výběr pancéřových kabelů není jen o mechanické ochraně. V prostředí ropných polí dlouhodobá spolehlivost závisí na výkonu kabelu po tisících provozních cyklů, nikoli na jeho vzhledu, když je zcela nový.

Uspořádání plochého vodiče rozděluje napětí rovnoměrněji při opakovaném ohýbání a snižuje únavu jednotlivé vodiče. Zámkové pancéřování absorbuje vnější nárazy při zachování dostatečné pružnosti pojmout stěhovací zařízení. Tato rovnováha mezi ochranou a flexibilitou pomáhá snížit poškození vodiče, prasknutí pláště a předčasná výměna.

Pro aplikace vyžadující časté přemisťování zařízení, pohyb kabelových řetězů nebo dočasné instalace v terénu nabízejí pancéřované kabely MLE delší intervaly údržby než mnoho konvenčních pancéřovaných kabelů.

Aplikace

Pancéřované kabely MLE jsou široce používány v aplikacích vyžadujících kompaktní kabeláž a vysokou mechanickou ochranu.

Mezi typické aplikace patří:
Zařízení na těžbu studní
Vozidla pro těžbu kabelů
Řídicí systémy vrtu
Hydraulické štěpící jednotky
Zařízení pro automatizaci ropných polí
Mobilní vrtné plošiny
Podzemní kabelové příkopy
Systémy vlečných řetězů
Pobřežní podpůrné vybavení
Dočasné pole napájení
Přenosné přístrojové systémy
Průmyslová automatizace vyžadující flexibilní pancéřované kabely

Průvodce výběrem

Výběr správného pancéřovaného kabelu MLE není tak jednoduchý, jako jen výběr velikosti kabelu. Podmínky instalace, elektrické požadavky, mechanický pohyb a vystavení okolnímu prostředí ovlivňují jeho dlouhodobý výkon.

Tovární testování a kontrola kvality

Každý Armored MLE se vyrábí v kontrolovaných výrobních procesech a před odesláním je pro jistotu zkontrolován konzistentní elektrický a mechanický výkon pro náročné aplikace na ropných polích.

Standardní tovární testy

Kontrola kvality výroby

Kontrola kvality je integrována do celého výrobního procesu, včetně ověřování surovin, vodiče splétání, vytlačování izolace, aplikace pancíře a výstupní kontrola. Klíčové výrobní parametry jsou průběžně monitorovány, aby byla zajištěna stabilní kvalita produktu a rozměrová konzistence.

K dispozici jsou testovací zprávy

Na vyžádání lze poskytnout podpůrné dokumenty, včetně:
Zpráva o továrním testu (FTR)
Osvědčení o shodě (COC)
Materiálové certifikáty
Balicí list a obchodní faktura
Osvědčení o původu (pokud je vyžadováno)
Každá výrobní šarže je sledovatelná od surovin až po konečnou kontrolu, což zákazníkům pomáhá splnit požadavky na kvalitu projektu a dokumentaci.

FAQ

Q1: Pro jaké aplikace v ropných polích je kabel Armored MLE vhodný?

A1: Je určen hlavně pro náročné aplikace na ropných polích, včetně systémů pro těžbu vrtů, automatizačních zařízení ústí vrtu, vlečných řetězů, instalace v podzemních úzkých příkopech a mobilních řídicích jednotek pro štěpení. Díky své flexibilní struktuře a mechanické ochraně je vhodný do prostředí, kde jsou kabely vystaveny častému pohybu, nárazům a drsným venkovním podmínkám.

Q2: Jaké výhody poskytuje pancéřová vrstva pro kabelové aplikace ropných polí?

A2: Propletená pancéřová vrstva z ocelové pásky poskytuje dodatečnou mechanickou ochranu proti rozdrcení, nárazu, oděru a poškození hlodavci. Ve srovnání s konvenčními plochými kabely nabízí pancéřovaný kabel MLE lepší odolnost v prostředí s exponovanými ropnými poli, kde kabely mohou být během instalace a provozu fyzicky namáhány.

Q3: Dokáže Armored MLE odolat opakovanému ohýbání a neustálému pohybu?

A3: Ano. Kabel je určen pro dynamické pracovní podmínky. Použití jemných lankových měděných vodičů, pružných izolačních materiálů a vnějších plášťů odolných vůči oleji umožňuje kabelu zachovat si elektrický výkon během opakovaného ohýbání, tažení a vratných pohybů, které se běžně vyskytují u zařízení pro těžbu dřeva a mobilních zařízení na ropná pole.

Q4: Lze Armored MLE přizpůsobit podle konkrétních požadavků na ropná pole?

A4: Ano. Můžeme poskytnout přizpůsobená řešení na základě požadavků různých aplikací, včetně velikosti vodiče, čísla žil, délky kabelu, materiálu pláště, jmenovitého napětí a požadavků na ochranu životního prostředí. Náš technický tým může pomoci vybrat vhodnou kabelovou strukturu pro konkrétní provozní podmínky ropného pole.
