Abstraktní:S tím, jak se globální rozvoj ropy a zemního plynu rozšiřuje do hlubších a složitějších zásobníků, se elektrické ponorné čerpadlo (ESP) stalo základní technologií umělého zvedání. Tato technická zpráva, založená na terénních datech AOTE PUMP v aplikacích pro vysoké teploty (260 °C), hluboké vrty (3 000 m) a aplikace s vysokým vodním řezem, systematicky rozebírá architekturu systému ESP, logiku výběru, zajištění kvality a nové trendy – nabízí praktické a hloubkové pokyny pro výrobní manažery a inženýry.
Globální ropný a plynárenský průmysl čelí dvojí výzvě – zhoršování zásob a přechodu na nízkouhlíkové hospodářství. Nové objevy se stále častěji nacházejí v hlubinných, velmi hlubokých útvarech a polárních oblastech, kde jsou konvenční metody zdvihu často nedostatečné. Mezitím na vyspělých polích dochází k rostoucím zářezům vody, což vyžaduje větší stabilitu a energetickou účinnost od zdvihacích zařízení.Elektrická ponorná čerpadla (ESP)– díky své vysoké kapacitě, vysokému výtlaku, malé ploše a snadné automatizaci – představují přibližně 30 % celosvětového trhu s umělými výtahy a více než 50 % na pobřežních plošinách a vysoce vychýlených vrtech.
Během posledních dvou desetiletí vybudoval čínský průmysl ESP kompletní hodnotový řetězec od výzkumu a vývoje materiálů až po systémovou integraci a inteligentní ovládání. Přední výrobci, jako je AOTE PUMP, nyní přetvářejí globální prostředí high-end ESP pomocíTeplotní tolerance 260 °C, provozní hloubka 3 000 m a celkové zlepšení účinnosti o 12–18 %.

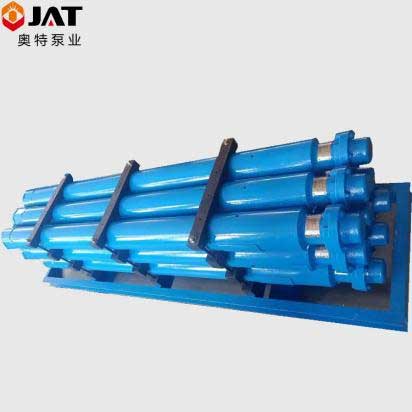

Kompletní systém ESP se skládá ze tří hlavních modulů:povrchová kontrolní zařízení, hlubinná jednotka a přenosové a monitorovací systémy. Spádová jednotka se skládá z vícestupňového odstředivého čerpadla, chrániče, separátoru a ponorného motoru v sérii. Typické konfigurace jsou uvedeny níže:
| Žádný. | Zařízení | Požadovaný | Základní funkce |
|---|---|---|---|
| 1 | Transformátor s proměnnou frekvencí | Požadovaný | Zvyšuje povrchové napětí na úroveň potřebnou pro motor |
| 2 | LV měnič kmitočtu (se sinusovým filtrem) | Požadovaný | Ochrana start/stop, regulace otáček, sledování stavu |
| 3 | Zpětný ventil / vypouštěcí ventil | Povinné / Volitelné | Zabraňuje zpětnému toku a poškození vodními rázy při vypnutí |
| 4 | Vícestupňové odstředivé čerpadlo (řada 400/538/562/675) | Požadovaný | Postupné zvyšování tlaku; dodává požadovanou hlavu a průtok |
| 5 | Manipulátor / Separátor plynu | Volitelné / povinné | Snižuje účinky volného plynu; zabraňuje plynovému uzávěru a kavitaci |
| 6 | Chránič (vícestupňové těsnění + měchýř) | Požadovaný | Vyrovnání tlaku, přenos točivého momentu, podpora axiálního zatížení, doplňování oleje |
| 7 | Ponorný motor (řada 375/456/540/738) | Požadovaný | Převádí elektrickou energii na mechanickou energii pro pohon čerpadla |
| 8 | Downhole senzor (P/T/V/izolace) | Volitelný | Monitorování sacího tlaku, teploty, vibrací, izolace atd. v reálném čase. |
Pro geotermální vrty a vrty pro tepelnou regeneraci těžkého oleje (teplota spodního otvoru >200 °C),AOTE PUMPzaměstnáváIzolační systémy třídy H, keramická axiální ložiska a oběžná kola/difuzory z vysokoteplotní slitiny, zajišťující stabilní provoz při 260°C. Systém navíc dosahuje díky vícestupňovému sériovému připojení a vysoce zatíženým axiálním ložiskůmspády jednotlivých jednotek přesahující 3 000 m, splňující požadavky na vysokoobjemové zvedání hlubinných vrtů.
Nesprávný výběr je primární příčinou zkrácení životnosti ESP a zvýšené spotřeby energie. AOTE PUMP následuje a„zařízení pro vrt na nádrži“filozofie integrovaného výběru, podpořená následujícím kvantitativním rozhodovacím rámcem:
Vysokovýkonné vrty → větší průměry čerpadel (řada 538/562/675) + více stupňů pro dosažení vysokého průtoku; nízkorychlostní vrty mohou používat řadu 400 pro úsporu energie.
Každých dalších 500 m hloubky vyžaduje ~5-8 dalších stupňů; hluboké vrty (> 2 500 m) využívají vysokopevnostní šachty a vícenásobné chrániče v sérii.
Vysoký obsah písku → povlaky odolné proti opotřebení / slinutý karbid; vysoký GOR → odlučovač plynu; vysoká korozivita → Monel / duplexní nerezová ocel.
Vyberte vnější průměr čerpadla na základě minimálního vnitřního průměru skříně (např. 4½" skříně → řada 338/375). Vysokoteplotní jímky vyžadují samostatné chlazení motoru a ověření izolace.
AOTE PUMP rozšiřuje řízení kvality na celý životní cyklus – od surovin, obrábění, montáže, testování až po servis v terénu. Mezi klíčové kontrolní body patří:
Vhodné pro vodní nádrže a nádrže s nízkou propustností, poskytující dlouhodobý nepřetržitý zdvih s životností prodlouženou nad 3 roky.
Kompaktní konstrukce odolná proti korozi, přizpůsobená vlhkému a dynamickému prostředí, výrazně snižuje frekvenci zásahů na moři.
260°C izolační systém s keramickými ložisky, poskytující > 12 000 hodin bezproblémového provozu v hlubokých geotermálních projektech.
Technologie ESP se rychle sbližuje s digitálními dvojčaty a edge computingem. AOTE PUMP spustila"ESP i-Sense"inteligentní monitorovací platforma, která předpovídá účinnost čerpadla v reálném čase, diagnostikuje abnormální vibrace a koordinuje se s VFD za účelem optimalizace provozní frekvence, čímž je dosaženo úspory energie 8–15 %. V rámci „dvouhlíkové“ agendy zůstanou vysoce účinné a odolné systémy ESP základním kamenem pro zlepšení produktivity ropných polí a snížení emisí.
📌 Tato technická zpráva je sestavena ze skutečných dat projektu AOTE PUMP a veřejně dostupných informací z oboru. Pro podporu při výběru nebo pro vyžádání celého dokumentu kontaktujte náš technický tým prostřednictvím oficiálních webových stránek.
