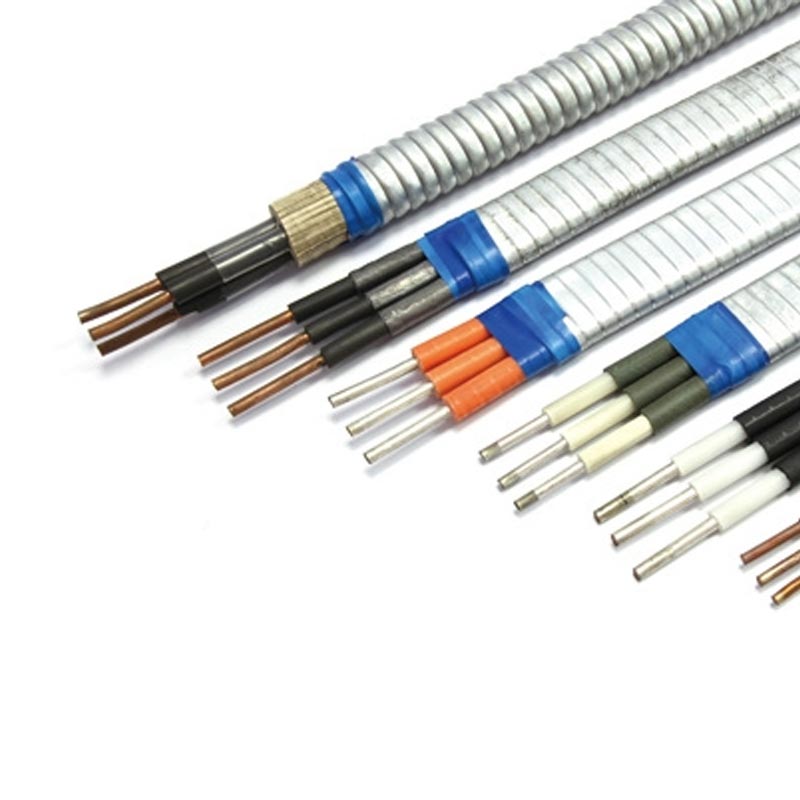

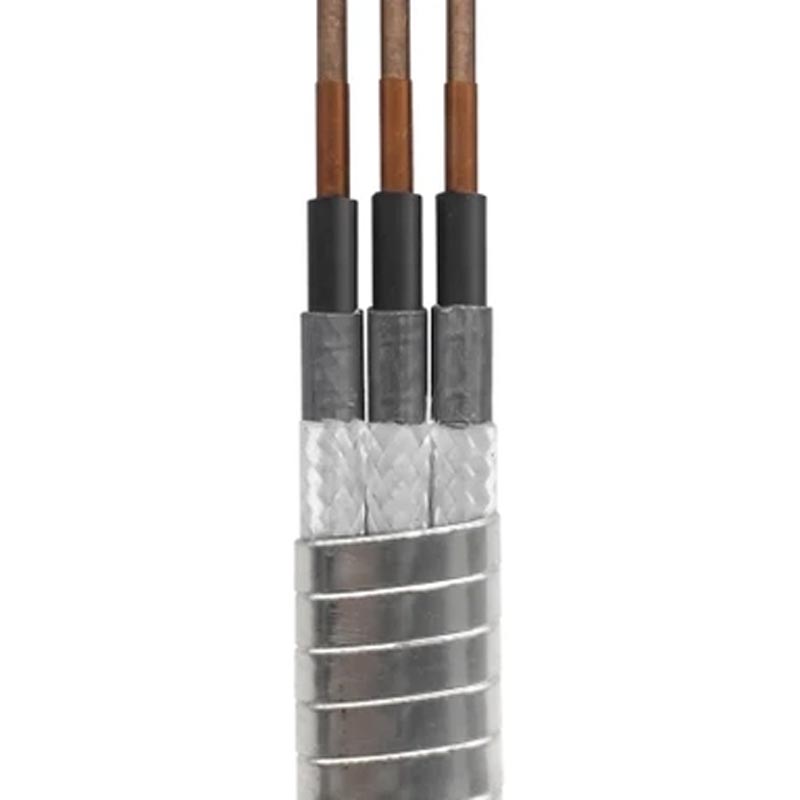

Obrněný napájecí kabel

Mechanické poškození je jednou z hlavních příčin selhání napájecího kabelu v průmyslovém prostředí. Podzemí instalace, stavební stroje, hustý provoz vozidel a útoky hlodavců mohou snadno poškodit konvenční kabely, což vede k nákladným prostojům.

Armored Power Cable přidává pancéřování z pozinkované ocelové pásky mezi izolaci a vnější plášť, které poskytuje další ochrana proti vnějším mechanickým silám při zachování stabilního elektrického výkonu.

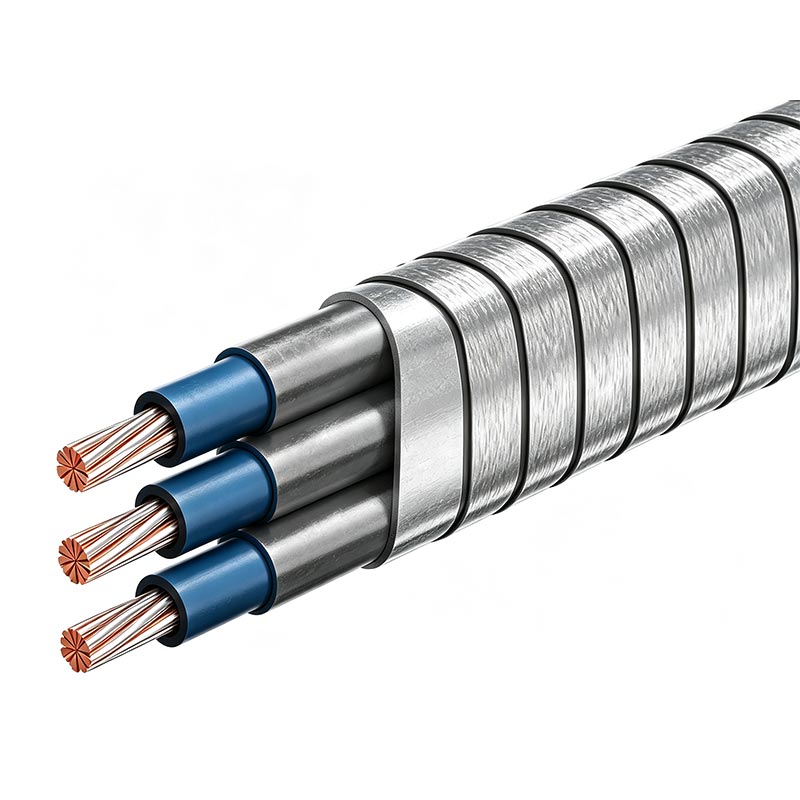

Struktura kabelu

Pancéřované napájecí kabely se skládají z několika ochranných vrstev navržených tak, aby zajistily elektrickou bezpečnost a mechanickou bezpečnost trvanlivost.

1. Měděný nebo hliníkový vodič

Vodič má dobrou vodivost a nízký odpor, poskytuje stabilní přenos proudu.
Volitelné vodiče: měděný vodič, hliníkový vodič

2. Izolační vrstva

Izolační vrstva chrání vodič před svodovým proudem a zajišťuje bezpečný provoz pod různými teplotní podmínky.
Běžné materiály: Izolační vrstva ze zesítěného polyetylenu (XLPE), izolační vrstva z polyvinylchloridu (PVC).

3. Vnitřní ochranná vrstva

Vnitřní vložka poskytuje podporu mezi izolační vrstvou a pancéřovou vrstvou a zlepšuje strukturální stabilitu.

4. Vrstva ocelového brnění

Pancíř z pozinkované oceli je kritickým ochranným prvkem.
Odolává: mechanickému nárazu, stlačení, vnějšímu tlaku, poškození hlodavci, namáhání při instalaci.
Volitelné typy brnění: Ocelová pásková zbroj, Ocelová drátěná zbroj

5. Vnější plášť

Vnější plášť chrání kabel před vlhkostí, korozí, UV zářením a stárnutím prostředí.
Volitelné materiály pláště: PVC, PE, LSZH

Technické specifikace

Klíčové výkonové charakteristiky

1. Vylepšená mechanická ochrana: Integrovaný ocelový pancíř zvyšuje odolnost vůči vnějším mechanickým silám, snížení rizika poškození během přepravy, instalace a provozu.

2. Vhodné pro přímou pohřební instalaci: Pancéřová konstrukce je vhodná pro podzemní instalaci, umožňující spolehlivé použití, i když čelíte rizikům, jako je tlak půdy, stavební dopady a životní prostředí expozice.

3. Stabilní elektrický výkon: Vysoce kvalitní vodiče a izolační materiály zajišťují stabilní přenos energie a izolační výkon při dlouhodobém provozu.

4. Snížené náklady na údržbu: Pancéřované kabely účinně zabraňují běžnému fyzickému poškození, čímž snižují kabeláž četnost výměn a neočekávané prostoje.

Průvodce výběrem pancéřovaného napájecího kabelu

Výběr správného pancéřovaného kabelu závisí na podmínkách instalace, požadavcích na napětí a faktorech prostředí.

1. Instalace podzemního kabelu

Doporučeno: Pancéřovaný kabel z ocelové pásky
Použití: Kabelové žlaby, podzemní rozvody elektřiny, průmyslové kabeláže v zemi

2. Odolává vysokému mechanickému namáhání

Doporučeno: Pancéřovaný kabel z ocelového drátu
Použití: Důlní zařízení, průmyslové stroje, oblasti s vysokou pevností v tahu

3. Aplikace požární bezpečnosti

Doporučeno: Bezhalogenový opláštěný opláštěný kabel s nízkou kouřivostí
Výhody: Nízké emise kouře, snížené uvolňování toxických plynů, vhodné do uzavřených prostor

4. Pro prostředí s vysokou teplotou

Doporučeno: Pancéřovaný kabel izolovaný zesíťovaným polyetylenem
Použití: Průmyslové závody, energetická zařízení, venkovní vysokoteplotní aplikace

Oblasti použití

1. Energetické systémy ropných polí

Napájecí zařízení: Zařízení na ropná pole, čerpací systémy, polní elektrické instalace

2. Těžební průmysl

Použitelné pro: Důlní stroje, drtící zařízení, podzemní energetické systémy

3. Infrastrukturní projekty

Použití: Silnice, mosty, komunální inženýrství, podzemní elektrické sítě

4. Průmyslová zařízení

Použití: Rozvody energie v továrnách, přípojky těžkých zařízení, venkovní elektrické systémy

Tovární testování a kontrola kvality

Každá šarže produktů prochází před odesláním přísnou kontrolou, aby byla zajištěna elektrická a mechanická bezpečnost spolehlivost.

Testovací položky zahrnují:
1. Elektrické testování: Testování odporu vodičů, testování izolačního odporu, testování odolnosti proti vysokému napětí
2. Mechanické zkoušky: Kontrola konstrukce pancéřování, zkouška tlakem, zkouška odolnosti proti nárazu, ověření pevnosti v tahu
3. Kontrola materiálu: Kontrola tloušťky izolační vrstvy, kontrola kvality pláště, kontrola vzhledu
Náš proces kontroly kvality zajišťuje, že každý pancéřovaný napájecí kabel před dodáním splňuje požadavky projektu.

FAQ

1. K čemu slouží Armored Power Cable?

Armored Power Cable se používá hlavně pro podzemní, venkovní a průmyslové aplikace, kde kabely vyžadují dodatečná mechanická ochrana proti nárazu, rozdrcení a poškození prostředím.

2. Jaký je rozdíl mezi pancéřovaným a normálním napájecím kabelem?

Normal power cables mainly provide electrical insulation, while armored cables add a metal protective layer to zlepšit mechanickou pevnost a odolnost.

3. Mohou být pancéřové kabely uloženy přímo pod zemí?

Ano. Pancéřové kabely se běžně používají pro přímou instalaci do hrobu, protože pancéřová vrstva poskytuje další ochrana před tlakem půdy a vnějšími vlivy.

4. Ocelové páskové brnění nebo ocelové drátěné brnění, co je lepší?

Ocelové páskové pancéřování se běžně používá pro zakopané aplikace vyžadující mechanickou ochranu. Pancíř z ocelového drátu je upřednostňován pro aplikace vyžadující vyšší mechanické namáhání a tažné síly.

5. Jaké materiály vodičů jsou k dispozici?

Dodáváme jak měděné, tak hliníkové vodiče dle požadavků projektu a nákladů úvahy.

6. Dokážete vyrobit přizpůsobené pancéřové kabely?

Ano. Poskytujeme přizpůsobení pro velikost vodiče, jmenovité napětí, izolační materiál, typ pancíře, materiál pláště a délka kabelu.

7. Jaké normy mohou splňovat vaše pancéřové kabely?

Výrobky lze vyrábět podle norem IEC a technických požadavků specifických pro zákazníka.

8. Jaká průmyslová odvětví používají pancéřované napájecí kabely?

Jsou široce používány v oblasti ropy a zemního plynu, těžby, veřejných služeb, průmyslových závodů, obnovitelné energie a infrastruktury projekty.

9. Podporujete OEM a hromadné objednávky?

Ano. Poskytujeme služby OEM a podporu hromadné výroby pro distributory a inženýrské projekty po celém světě.

10. Jak zajišťujete kvalitu kabelu?

Každá šarže je předem testována prostřednictvím kontrol elektrického výkonu, mechanické kontroly a ověření materiálu zásilka.

Proč si vybrat nás

1. Technická kabelová řešení

Nabízíme více než jen standardní kabely. Náš technický tým pomáhá zákazníkům s výběrem vhodného vodiče velikosti, izolační materiály a pancéřové konstrukce na základě skutečného prostředí instalace.

2. Stabilní výrobní kapacita

Profesionální výrobní zařízení a přísné výrobní procesy zajišťují stálou kvalitu kabelů ve velkém měřítku projekty.

3. Flexibilní služby přizpůsobení

Od návrhu kabelové struktury po OEM značení a balení, podporujeme přizpůsobené potřeby pro různé trhy a aplikací.

4. Výrobní proces zaměřený na kvalitu

Každý kabel prochází před dodáním elektrickým a mechanickým testem, aby se snížila rizika instalace a zlepšilo se spolehlivost projektu.

5. Rozsáhlé globální zkušenosti s projekty

Naše řešení pancéřovaných napájecích kabelů jsou široce používána v průmyslových zařízeních, infrastrukturních projektech, ropných polích a těžební průmysl, kde je vyžadován spolehlivý přenos energie.
