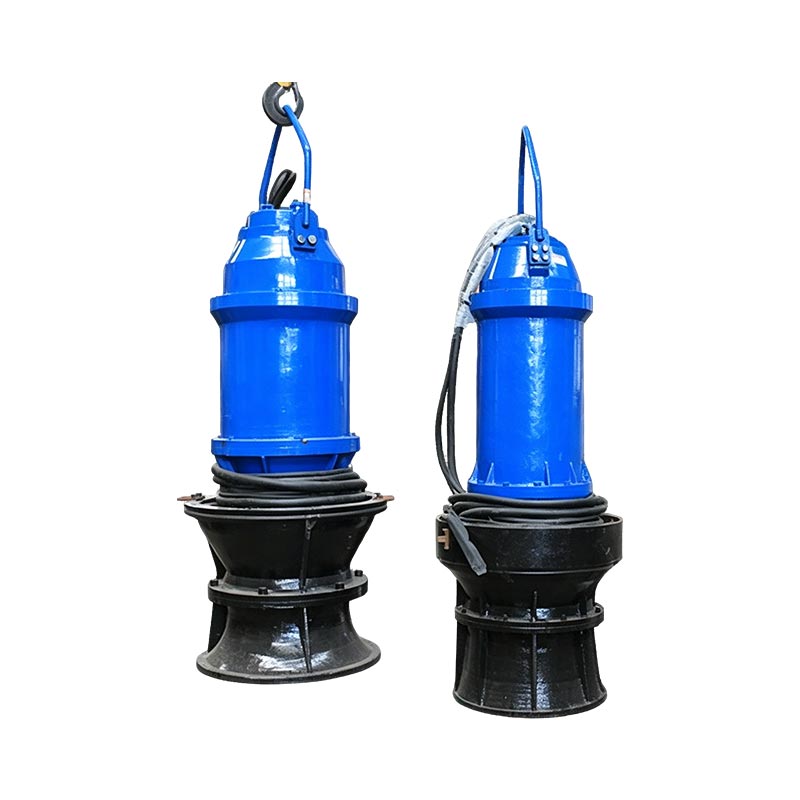

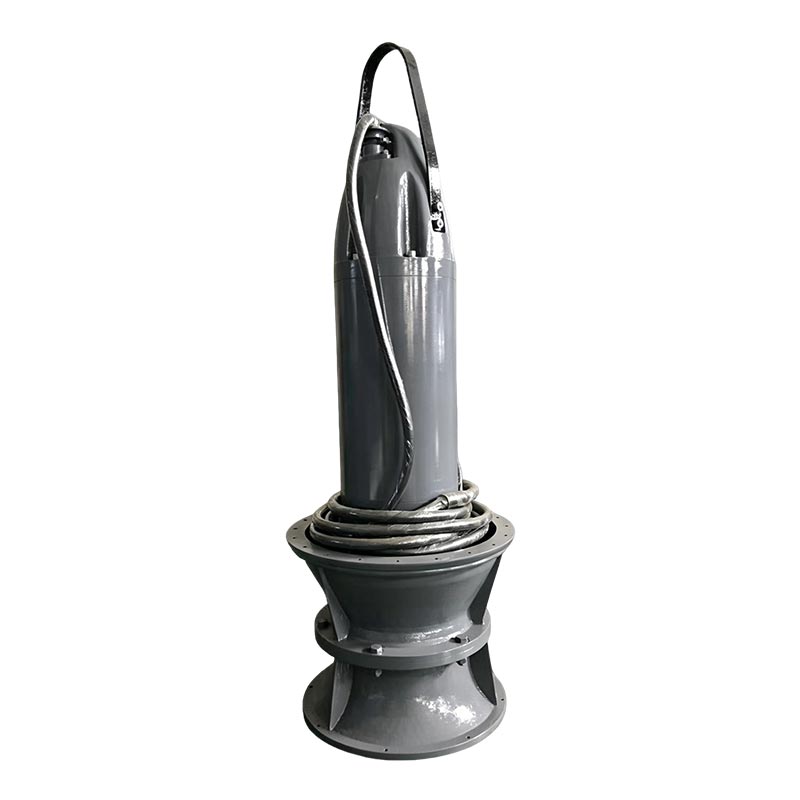

Ponorné axiální průtokové čerpadlo pro zavlažování

Ponorné axiální průtokové čerpadlo pro zavlažování je navrženo pro aplikace s velkým objemem vody vyžadující vysoký průtok a nízkou provozní výšku.

Tato řada, navržená s integrovaným ponorným motorem a konstrukcí čerpadla, poskytuje praktické řešení pro zemědělské zavlažovací systémy, stanice pro příjem říční vody, projekty odvodňování povodní a komunální vody vedení zařízení, kde je vyžadován nepřetržitý a spolehlivý přenos vody.

Ve srovnání s konvenčními systémy axiálních čerpadel instalovaných nasucho zjednodušuje ponorná konstrukce instalaci, snižuje požadavky na konstrukci čerpacích stanic a zlepšuje provozní stabilitu v prostředí s kolísáním vodní hladiny.

Struktura produktu a princip fungování

Motor je umístěn nad čerpací sekcí a celá jednotka pracuje ponořená ve vodě.

Mezi hlavní konstrukční vlastnosti patří:
• Integrovaná konfigurace čerpadlo-motor
• Nastavitelné lopatky oběžného kola
• Plně uzavřený ponorný motor
• Mechanický systém těsnění
• Automatický monitorovací ochranný systém

Při pohledu ze strany sání se oběžné kolo otáčí proti směru hodinových ručiček.

Konstrukce nastavitelného oběžného kola umožňuje čerpadlu udržovat efektivní výkon při různých provozních podmínkách podmínky, takže je vhodný pro aplikace s měnícími se požadavky na průtok.

Proč zvolit ponorné axiální průtokové čerpadlo pro zavlažování?

1. Navrženo pro podmínky vysokého průtoku a nízké dopravní výšky

Axiální průtoková čerpadla jsou speciálně navržena pro aplikace, kde je třeba přemístit velké množství vody relativně nízké požadavky na tlak.

Mezi typické aplikace patří:
• Zemědělské zavlažovací kanály
• Systémy příjmu říční vody
• Převod vody v nádrži
• Protipovodňové čerpací stanice

2. Prostorově úsporný design čerpací stanice

Tradiční čerpací stanice obvykle vyžadují:
• Samostatná instalace motoru
• Velké místnosti s vybavením
• Komplexní zaměřovací práce

Integrovaná ponorná konstrukce umožňuje čerpací jednotce pracovat přímo pod vodou, čímž se snižuje hladina nad zemí konstrukční požadavky a díky tomu je vhodný do míst s omezeným prostorem.

3. Stabilní provoz při proměnlivé hladině vody

U projektů zavlažování a ochrany před povodněmi se hladiny vody mohou výrazně měnit.

Konstrukce ponorného motoru poskytuje:
• Efektivní chlazení motoru
• Snížená provozní hlučnost
• Spolehlivý nepřetržitý provoz

Průvodce výběrem řad QZB a QHB

Výběr správného typu čerpadla závisí hlavně na požadavcích na průtok, podmínkách dopravní výšky a aplikačním prostředí.

Vyberte axiální průtokové čerpadlo QZB, když:

Je vyžadován přenos velkého objemu vody Pumpovací výška je relativně nízká Je zapotřebí nepřetržité zavlažování nebo odvodňování

Vyberte QHB čerpadlo se smíšeným průtokem, když:

Je vyžadován vyšší výkon hlavy Výrazně se mění hladina vody Je nutná lepší hydraulická adaptabilita

Průvodce výběrem modelu čerpadla

Řada QZB je k dispozici ve více velikostech, aby vyhovovala různým požadavkům projektu.

Příklad: 700QZB-100

Dostupná modelová řada

Dostupné modely zahrnují

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700 QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 atd.

Hlavní aplikace a provozní prostředí

Axiální ponorná čerpadla QZB a QHB jsou široce použitelná pro použití v průmyslových a důlních zařízeních, loděnice, městské vodovodní a kanalizační systémy, zemědělské zavlažování a zásobování elektrárenskou vodou a odvodnění systémy.

Ponorné čerpadlo QZB s axiálním průtokem je vhodné pro aplikace vyžadující nízkou dopravní výšku a vysoké průtoky; QHB Ponorné čerpadlo se smíšeným průtokem se vyznačuje vysokou účinností a vynikající odolností proti kavitaci, díky čemuž je vhodné pro aplikace s výrazným kolísáním hladiny vody a relativně vysokými nároky na dopravní výšku.

Tyto produkty jsou navrženy pro zpracování surové vody nebo lehce znečištěné odpadní vody s maximální teplotou kapaliny z 50 °C, rozsah pH 4 až 10, objemový poměr nerozpuštěných látek pod 2 % a měrná hmotnost menší než 1,2 × 10³ kg/m². Použití těchto produktů je nejúčinnějším řešením protipovodňové ochrany motorů elektráren v říční a oblasti u jezer, kde hladiny vody výrazně kolísají.

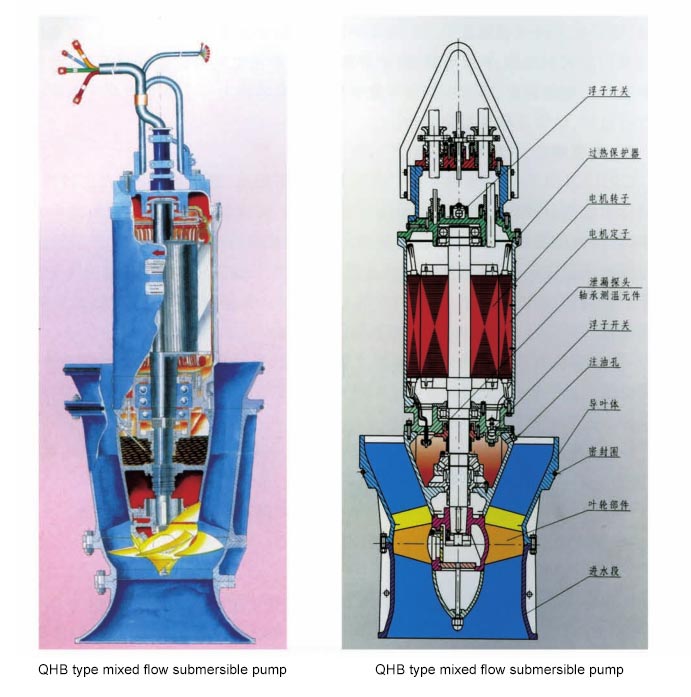

Popis struktury produktu

Motor ponorného axiálního průtokového čerpadla pro zavlažování je umístěn nad čerpadlem. Ponorný motor se vyznačuje suchým typem design s izolací třídy F, spolehlivými mechanickými a pomocnými ucpávkami a je vybaven ochrannými zařízeními proti úniku a proti zvýšení teploty ve vnitřních vinutích a ložiscích.

Dodává se s ovládací skříní, která zajišťuje bezpečný a spolehlivý provoz. Čerpadlo je vhodné pro širokou škálu vody vlastnosti a podmínky prostředí, má nastavitelné lopatky oběžného kola a funguje v širokém rozsahu provozní podmínky.

Při pohledu ze vstupu se oběžné kolo otáčí proti směru hodinových ručiček.

Často kladené otázky

Jaký je rozdíl mezi čerpadlem s axiálním průtokem a čerpadlem se smíšeným průtokem?

Axiální průtoková čerpadla jsou navržena pro velmi vysoké průtoky a nízké dopravní výšky, zatímco čerpadla se smíšeným průtokem poskytují lepší výkon, když je vyžadována vyšší hlava a měnící se provozní podmínky.

Lze použít ponorné axiální průtokové čerpadlo pro zavlažování říční vodou?

Ano. Řada QZB je vhodná pro přečerpávání surové vody z řek, nádrží a zavlažovacích kanálů voda obsahuje omezené množství suspendovaných částic.

Proč zvolit pro zavlažování ponorné axiální čerpadlo místo tradiční čerpací stanice?

Integrovaná ponorná konstrukce snižuje požadavky na instalaci, zlepšuje chlazení motoru, snižuje hlučnost a umožňuje flexibilní instalaci v místech s omezeným prostorem.

Jaké informace jsou potřeba před výběrem čerpadla?

Zákazníci by měli poskytnout:
Požadovaný průtok
Hlava čerpadla
Podmínky vodního zdroje
Způsob instalace
Požadavky na napájení
Naši inženýři mohou doporučit vhodný model čerpadla na základě podmínek projektu.
